Все диэлектрические самоподдерживающие кабели
>
|
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | ADSS |
Водонепроницаемый и устойчивый к разрыву ADSS волоконно-оптический кабель
Описание
Складчатая защита от высокомодульной пластмассовой трубы с водонепроницаемым соединением до кевларовой арматуры
и водоотталкивающий материал создают щит от влаги, обеспечивая защиту волокон.
Эта оболочка служит последним защитным слоем, укрепляя устойчивость кабеля к внешним угрозам окружающей среды.
комплексная конструкция обеспечивает надежность и долговечность кабеля в сложных условиях.
Применение
Настоящая спецификация подробно описывает основные критерии, регулирующие кабель Single Jacket All-Dielectric Self-Supporting (ADSS),
специально разработанные для использования в воздушных установках или каналах.
Характеристики
1 Надежная механическая и температурная производительность: обеспечивает сохранение функциональности кабеля
Устойчивый, несмотря на различные воздействия на окружающую среду, гарантирующий надежность в различных условиях.
температуры и механического давления.
2 Гидролизоустойчивая высокопрочная свободная трубка: включает в себя прочную трубку, которая устойчива к гидролизу,
что позволяет кабелю поддерживать целостность производительности даже в влажных или влажных условиях в течение длительного времени.
Ограниченные периоды.
3 Специализированное соединение для наполнения труб: повышает долговечность и производительность волокон, используя специальную
составленное соединение внутри трубки, обеспечивающее необходимую защиту замкнутых волокон от
потенциальный ущерб.
4 Совместное сопротивление раздавлению и гибкость: балансирует способность кабеля противостоять давлению без компромисса.
повышение его гибкости, позволяя использовать разнообразные методы установки при одновременном обеспечении его долговечности.
5 Улучшенная прочность при протяжении с помощью параллельных стальных проводов: использует два параллельных стальных провода для усиления
прочность кабеля, обеспечивающая большую устойчивость и прочность, особенно при напряжении.
6 Компактный, легкий дизайн: предназначен для легкой и удобной установки благодаря его
легкая и компактная конструкция, облегчающая обращение и развертывание в различных условиях.

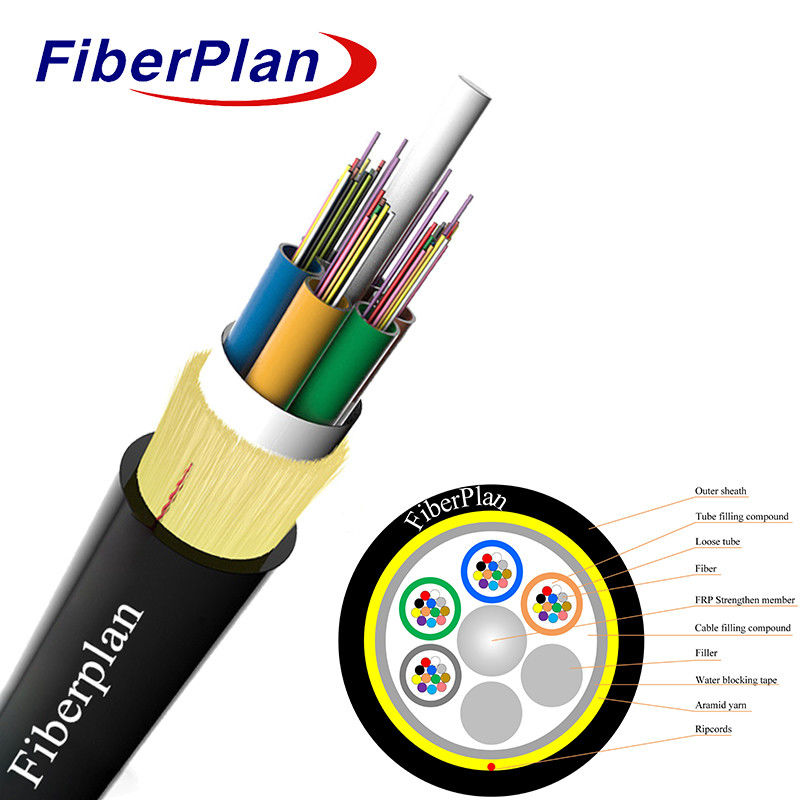

Подробности по конструкции кабеля
| Количество волокон | 2-144 ядро | |||||||
| Защита от влаги | Водяная лента | |||||||
| Прочные трубки и элементы наполнителя | материалы | ПБТ | ||||||
| диаметр | 2.2ммФ±00,3 мм | |||||||
| Центральная сила | материалы | ФРП | ||||||
| Размер | 20,0 мм±0.1 мм | |||||||
| Простила | Из пряжи из шелковых прядей (кроме шелковых прядей) | |||||||
| Протяженность | 50 - 150 м | |||||||
| Общий диаметр кабеля | 150,0 мм±00,3 мм | |||||||
| Пропускная трубка | материалы | ПБТ | ||||||
| диаметр | Ф2.2 (внешний/внутренний) | |||||||
| Масса кабеля на км | 65 кг/км | |||||||
| Внешняя оболочка | материалы | PE | ||||||
| толщина | 10,8±0,2 мм | |||||||
| Масса кабеля на км | 105 кг/км | |||||||
Цвет волокна
|
Количество волокон 12 ядер на трубку |
1 | 2 | 3 | 4 | 5 | 6 |
| Синий | Оранжевый | Зеленый | Коричневый | Серое | Белый | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Красный | Черный | Желтый | Виолетка | Розовый | Аква | |
| Цвет 13 ~ 24 будет отмечен черным трассировщиком. Для черного цвета не нужно отмеченный черный трассировщик, вместо этого будет использоваться натуральный цвет. | ||||||
Механические характеристики кабеля
| Положения | Описание | ||||||
| Температура установки ((°C) | -15 ~ +60 | ||||||
| Температура работы (°C) | -40 ~ +70 | ||||||
| Минимальный радиус изгиба ((мм) | Долгосрочные | 10D | |||||
| краткосрочный | 20D | ||||||
| Допустимая прочность на растяжение ((N) | Долгосрочные | 600 | |||||
| краткосрочный | 1500 | ||||||
| Нагрузка на раздавление ((N/100mm) | Долгосрочные | 300 | |||||
| краткосрочный | 1000 | ||||||
Характеристика волокна
| Стиль волокна | Единица | СМ G652 |
СМ G652D |
ММ 50/125 |
ММ 62.5/125 |
ММ OM3-300 |
|
| состояние | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| уменьшение | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/10 | - Я не знаю. | - Я не знаю. | |||
| Депрессия | 1550 нм | PS/(nm*km) | - Я не знаю. | ≤ 18 | - Я не знаю. | - Я не знаю. | Депрессия |
| 1625 нм | PS/(nm*km) | - Я не знаю. | ≤ 22 | - Я не знаю. | - Я не знаю. | ||
| Пропускная частота | 850 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥400 | ¥160 | Пропускная частота |
| 1300 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥800 | ¥500 | ||
| Нулевая длина волны дисперсии | nm | 1300-1324 гг. | ¥1302, ≤1322 |
- Я не знаю. | - Я не знаю. | ¥ 1295 ≤1320 |
|
| Напряжение с нулевым сокращением | nm | ≤ 0.092 | ≤ 0.091 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| PMD Максимальное количество индивидуальных волокон | ≤ 0.2 | ≤ 0.2 | - Я не знаю. | - Я не знаю. | ≤ 0.11 | ||
| Значение ссылки PMD | Пс.2* км) | ≤ 0.12 | ≤ 0.08 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| длина волны резки волокна λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Я не знаю. | - Я не знаю. | - Я не знаю. | |
| длина волны кабельного отвода λcc | nm | ≤ 1260 | ≤ 1260 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| МФД | 1310 нм | Ну, ладно. | 9.2±0.3 | 9.2±0.3 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 1550 нм | Ну, ладно. | 10.4±0.4 | 10.4±0.4 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Численные Апертура ((NA) |
- Я не знаю. | - Я не знаю. | 0.200±0.015 | 0.275±0.010 | 0.200±0.010 | ||
| Шаг (средний) двунаправленный измерения) |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Необычности по волоконному покрытию длина и точка |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Непрерывность | |||||||
| Разница обратного рассеяния коэффициент |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Однородность ослабления | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Диметр ядра | Ну, ладно. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Диаметр облицовки | Ну, ладно. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Диаметр покрытия | Ну, ладно. | 242±5 | 242±5 | 242±5 | 242± 5 | 242±5 | |
| Покрытие/каффинг концентрическая ошибка |
Ну, ладно. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Нециркулярность покрытия | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Ошибка концентричности ядра/обшивки | Ну, ладно. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Круглый радиус | Ну, ладно. | ≤ 3 | ≤ 3 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
