Все диэлектрические самоподдерживающие кабели
>
|
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | ADSS |

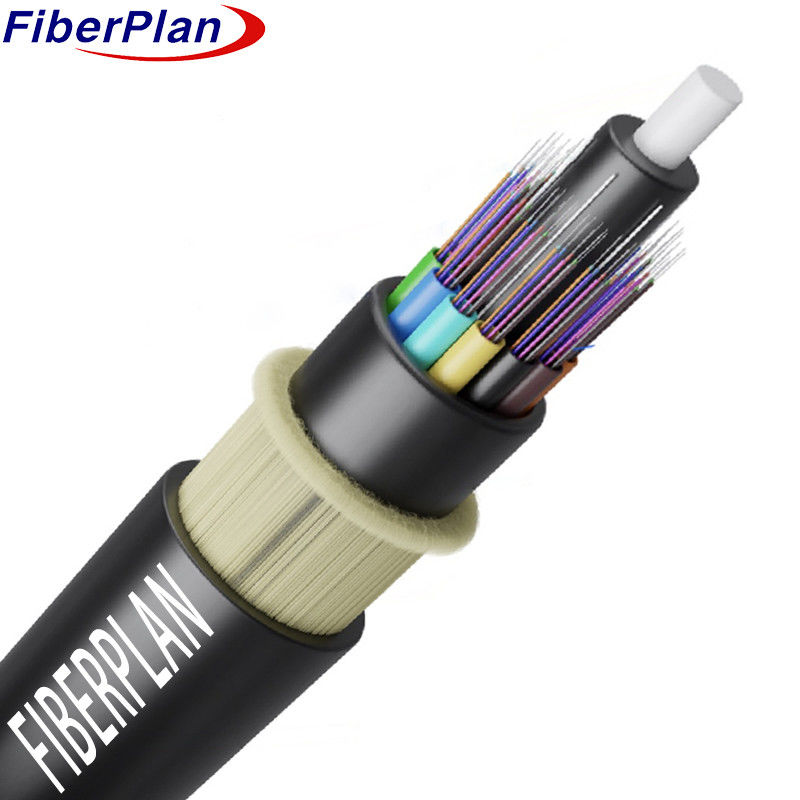

Укрепленная арамидной пряжей для повышения прочности тяги ADSS
Описание
Кабель ADSS (All-Dielectric Self-Supporting) следует последовательности конструкции, в которой размещены волокна
Эти трубки, наряду с
Заполнители окружают ядро из укрепленного волокном пластика (ФПВ), формируя плотное, круглое ядро кабеля.
Для защиты ядра добавляется внутреннее покрытие из полиэтилена.
наконец, кабель завершен либо PE, либо AT (anti-tracking) наружной оболочкой,
Завершить строительство.
Применение
1 Рассмотрение состояния воздушной линии электропередачи: проектирование кабеля ADSS полностью учитывает
фактическое состояние и особенности воздушных линий электропередачи, обеспечивающие совместимость и пригодность.
2 Оболочка для линий электропередачи мощностью ниже 110 кВ: кабели ADSS, предназначенные для линий электропередачи мощностью ниже 110 кВ, включают
PE внешняя оболочка, адаптированная для удовлетворения требований этих низковольтных линий.
3 Покрытие для линий электропередач напряжением 110 кВ и выше: линии электропередач более высокого напряжения, равные или превышающие 110 кВ,
Устройство оснащено наружной оболочкой AT (anti-tracking), обеспечивающей повышенную изоляцию и защиту от электрических поражений.
Трикальное слежение.
4 Дизайн арамиды для различных протяженностей: количество арамиды и процесс натягивания тщательно продуманы
для удовлетворения требований, предъявляемых различными протяженностями, обеспечивая прочность и надежность кабеля на различных расстояниях.
Танцы.
Характеристики
1 Конструкция кабеля ADSS адаптирована к текущим условиям воздушных линий электропередачи.
Внешняя оболочка 2 PE используется для линий электропередачи мощностью ниже 110 кВ.
Внешняя оболочка 3 AT используется для линий электропередачи на 110 кВ и выше.
4 Специализированное количество арамида и методы натяжения эффективно удовлетворяют различным требованиям протяженности.
Подробности по конструкции кабеля
| Количество волокон | 24-144 ядра | |||||||
| Заполнительная веревка | 20,0 мм | |||||||
| Защита от влаги | Система блокировки воды | |||||||
| Центральная сила | материалы | ФРП/ФРП с ПЭ | ||||||
| Размер | 2.1 мм | |||||||
| Наполнение труб | Соединение для наполнения труб | |||||||
| наполнитель | PP-труба/ПВХ-труба | |||||||
| Внутренняя оболочка | материалы | PE | ||||||
| Пропускная трубка | материалы | ПБТ | ||||||
| диаметр | Ф2.2 мм ((внешний/внутренний) | |||||||
| Внешняя оболочка | материалы | PE/HDPE | ||||||
| диаметр | 11±0,2 мм | |||||||
Цвет волокна
|
Количество волокон 8 Ядра на трубку |
1 | 2 | 3 | 4 | 5 | 6 |
| Синий | Оранжевый | Зеленый | Коричневый | Серое | Белый | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Красный | Черный | Желтый | Виолетка | Розовый | Аква | |
| Для черного цвета не нужно отмечать черный трассировщик, вместо этого используется натуральный цвет. | ||||||
Механические характеристики кабеля
| ядро | Диаметр кабеля | Вес | |||||
| 2 ядра до 60 ядра | 12±0,2 мм | 140±3 кг/км | |||||
| 72 ядра | 13±0,2 мм | 190±3 кг/км | |||||
| 96 ядра | 14.5±0,2 мм | 220±3 кг/км | |||||
| 144 ядра | 16.5±0,2 мм | 240±3 кг/км | |||||
| Максимальное рабочее напряжение в день | 88 кН | ||||||
| Максимальное допустимое рабочее напряжение | 32.7KN | ||||||
| Модуль эластичности | 37KN/мм2 | ||||||
| Минимальный радиус изгиба ((мм) | Операция | 240 мм | |||||
| Установка | 390 мм | ||||||
| Дополнительная нагрузка | Дополнительная нагрузка 0,5% ~ 0,7% | ||||||
| Лед | 5 мм | ||||||
| Скорость ветра | 35 м/с | ||||||
Характеристика волокна
| Стиль волокна | Единица | СМ G652 |
СМ G652D |
ММ 50/125 |
ММ 62.5/125 |
ММ OM3-300 |
|
| состояние | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| уменьшение | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/10 | - Я не знаю. | - Я не знаю. | |||
| Депрессия | 1550 нм | PS/(nm*km) | - Я не знаю. | ≤ 18 | - Я не знаю. | - Я не знаю. | Депрессия |
| 1625 нм | PS/(nm*km) | - Я не знаю. | ≤ 22 | - Я не знаю. | - Я не знаю. | ||
| Пропускная частота | 850 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥400 | ¥160 | Пропускная частота |
| 1300 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥800 | ¥500 | ||
| Нулевая длина волны дисперсии | nm | 1300-1324 гг. | ¥1302, ≤1322 |
- Я не знаю. | - Я не знаю. | ¥ 1295 ≤1320 |
|
| Напряжение с нулевым сокращением | nm | ≤ 0.092 | ≤ 0.091 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| PMD Максимальное количество индивидуальных волокон | ≤ 0.2 | ≤ 0.2 | - Я не знаю. | - Я не знаю. | ≤ 0.11 | ||
| Значение ссылки PMD | ПС ((nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| длина волны резки волокна λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Кабельное соединение длина волны λcc |
nm | ≤ 1260 | ≤ 1260 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| МФД | 1310 нм | Ну, ладно. | 9.2±0.4 | 9.2±0.4 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 1550 нм | Ну, ладно. | 10.4±0.8 | 10.4±0.8 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Численные Апертура ((NA) |
- Я не знаю. | - Я не знаю. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Шаг (средний) двунаправленный измерения) |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Необычности по волоконному покрытию длина и точка |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Непрерывность | |||||||
| Разница обратного рассеяния коэффициент |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Однородность ослабления | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Диметр ядра | Ну, ладно. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Диаметр облицовки | Ну, ладно. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Диаметр покрытия | Ну, ладно. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Покрытие/каффинг концентрическая ошибка |
Ну, ладно. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Нециркулярность покрытия | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Ошибка концентричности ядра/обшивки | Ну, ладно. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Круглый радиус | Ну, ладно. | ≤ 4 | ≤ 4 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
