| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | ADSS |

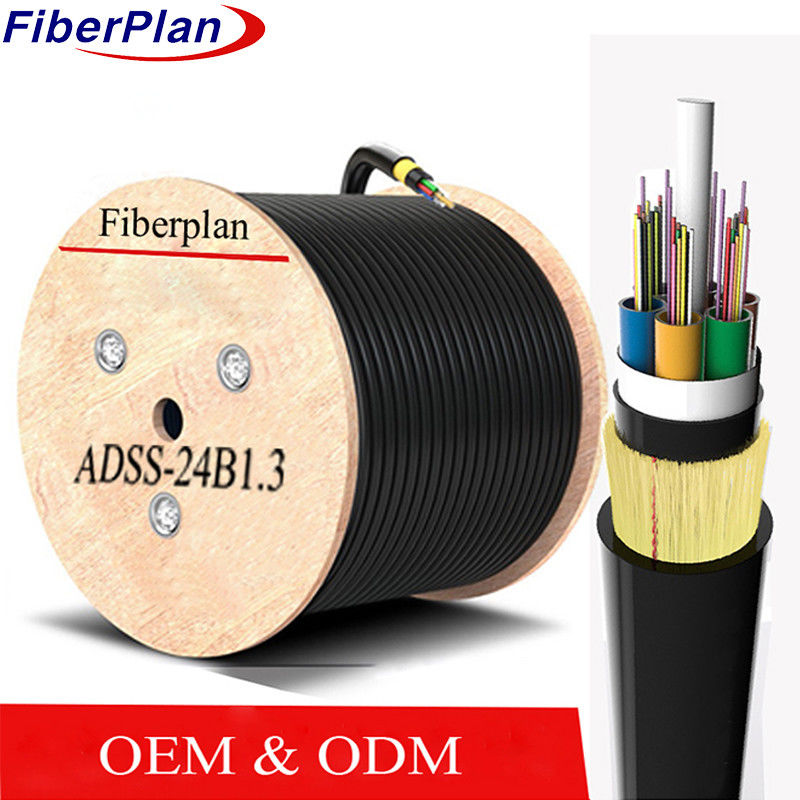

Кабель ADSS G652d однорежимный многорежимный двойной кабель
Описание
Кабель ADSS следует конструкции свободного натяжения трубки с пластиковыми трубками высокого модуля, содержащими волокна
Эти трубки и наполнители окружают неметаллический центральный элемент прочности,
ФРП, образуя компактное ядро. Это ядро, однажды заполненное, получает тонкую внутреннюю оболочку PE. Над этим, aramid пряжи
перед нанесением окончательного PE или AT внешнего покрытия, для повышения прочности.
Применение
1 Конструкция кабеля ADSS соответствует условиям воздушных линий электропередачи.
2 PE внешняя оболочка для линий мощностью менее 110 кВ; AT внешняя оболочка для линий мощностью более 110 кВ.
3 Специфическое количество арамида и метод натяжения удовлетворяют различным требованиям к протяжению.
4 Конструкция кабеля на заказ учитывает различные потребности в электропередаче.
Характеристики
1 Установка без нарушений, отключение питания не требуется.
2 Легкость и небольшой диаметр позволяют минимизировать нагрузку на башни и опоры.
30-летний срок службы обеспечивает долгосрочную надежность.
4 Отличная прочность на растяжение и устойчивость к температуре.
Номинальные параметры конструкции
| Число волокон | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Число труб | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Наполнитель | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| волокна на трубку | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Номинальный диаметр трубы (± 0,2 мм) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Номинальный диаметр (± 0,5 мм) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Пропускная трубка | Материал | ПБТ | Цвет | Стандартный спектр | |||
| Наполнитель | Материал | PP | Цвет | Черный | |||
| Максимальная прочность на растяжение | 4000N | ||||||
| Максимальная нагрузка на сдавливание | 3000 Н/100 мм | ||||||
| Минимальный радиус изгиба | 10D | ||||||
| Длина протяженности | 50 ~ 500 м | ||||||
| Материал внешней оболочки | PE | ||||||
| Температурный диапазон | -20°C ~ 70°C | ||||||
Характеристики волокон
| Тип волокна | Единица | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Состояние | мм | 1310/1550 | 850/1300 | 850/1300 | |||
| Ослабление | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Диаметр облицовки | Ну, ладно. | 125±0.3 | 125±0.3 | 125±0.3 | |||
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Диаметр покрытия | Ну, ладно. | 242±4 | 242±4 | 242±4 | |||
