Все диэлектрические самоподдерживающие кабели
>
|
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | ADSS |

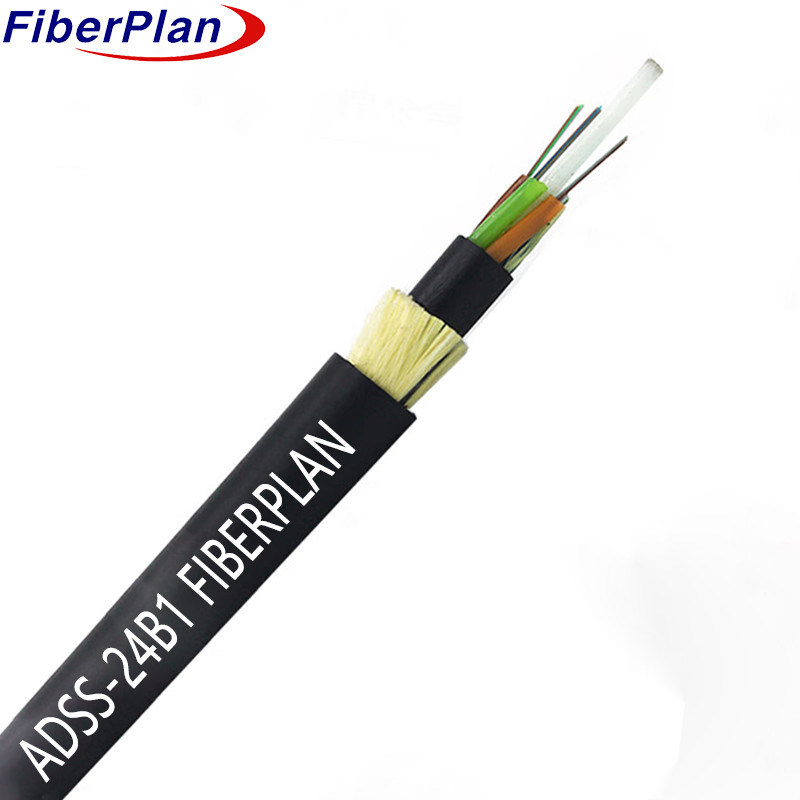

Двойная оболочка Арамидная пряжа для усиления самоподдерживающегося кабеля ADSS
Описание
Кабель ADSS использует конструкцию свободных нитей, содержащих волокна внутри пластиковых труб с высоким модулем
Эти трубки, вместе с наполнителями, обернуты вокруг неметаллического
центральный прочный элемент (FRP) для формирования плотно круглого ядра кабеля, который затем заполняется соединением для
Затем над ядром наносится тонкий внутренний PE-оболочек, за которым следует слой арамидной пряжи для
Наконец, кабель завершен либо PE, либо AT наружной оболочкой для дополнительной защиты и внутренней защиты.
Суляция.
Применение
1 Конструкция кабеля ADSS адаптируется к спецификам воздушных линий электропередачи.
2 PE внешняя оболочка для линий мощностью менее 110 кВ; AT оболочка для линий мощностью более 110 кВ.
3 Специализированные арамиды и натяжки соответствуют различным требованиям.
Характеристики
1 Неразрушающая установка без отключения питания.
2 Легкий и небольшой, чтобы облегчить нагрузку на лед, ветер, башню и спинку.
Ожидаемая продолжительность жизни 30 лет.
4 Отличная прочность на растяжение и температурные характеристики.
Номинальные параметры конструкции
| Число волокон | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Число труб | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Наполнитель | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| волокна на трубку | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Номинальный диаметр трубы (± 0,2 мм) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Номинальный диаметр (± 0,5 мм) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Пропускная трубка | Материал | ПБТ | Цвет | Стандартный спектр | |||
| Наполнитель | Материал | PP | Цвет | Черный | |||
| Максимальная прочность на растяжение | 4000N | ||||||
| Максимальная нагрузка на сдавливание | 3000 Н/100 мм | ||||||
| Минимальный радиус изгиба | 10D | ||||||
| Длина протяженности | 100 м - 500 м | ||||||
| Материал внешней оболочки | PE | ||||||
| Температурный диапазон | -20°C ~ 70°C | ||||||
Характеристики волокон
| Тип волокна | Единица | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Состояние | мм | 1310/1550 | 850/1300 | 850/1300 | |||
| Ослабление | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Диаметр облицовки | Ну, ладно. | 125±0.4 | 125±0.4 | 125±0.4 | |||
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Диаметр покрытия | Ну, ладно. | 242±5 | 242±5 | 242±5 | |||
