Все диэлектрические самоподдерживающие кабели
>
|
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | ADSS |

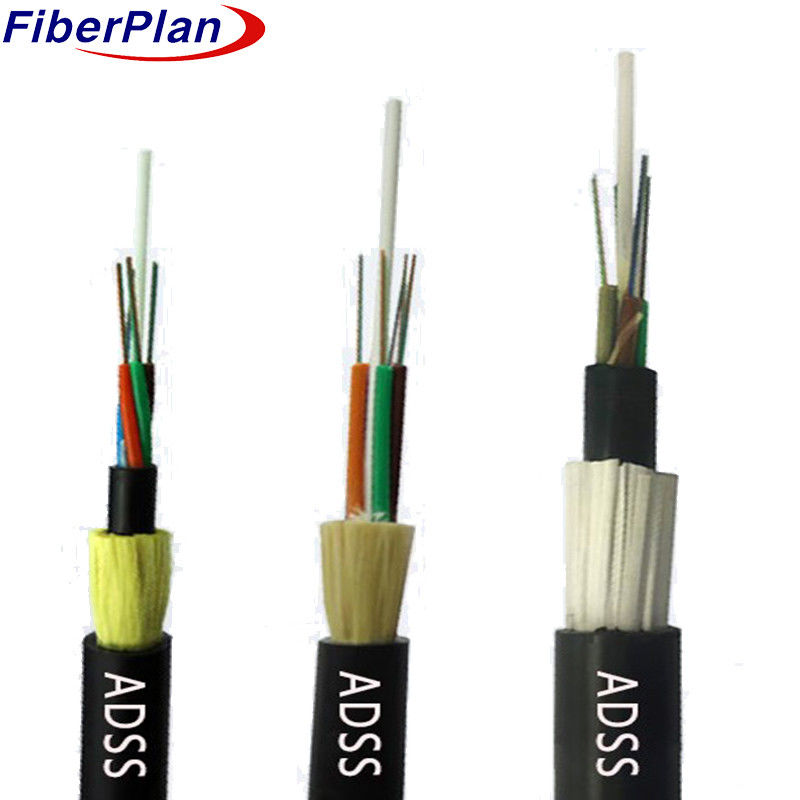

Высокопроизводительный двойной оболочки ADSS волоконно-оптический кабель
Описание
Структура кабеля оптического волокна ADSS использует конструкцию с свободным трубным слоем, содержащим 250 мкм волокон
Эта установка, наряду с неметаллическим
центральное усиливающее ядро (FRP), создает компактное ядро кабеля, дополнительно укрепленное водяной мазью для блокировки
Внутренняя оболочка полиэтилена (ПЭ) экструдируется над ядром кабеля, усиленной арамидом для
Эта конструкция адаптируется для различных типов оборудования.
Для линий электропередачи 10 кВ и 35 кВ достаточно PE-покрытия; однако для 110 кВ
и 220 кВ линий, расчеты распределения электрического поля диктуют расположение подвесных точек, что требует
Количество арамидных волокон и процесс натягивания тонко настроены для удовлетворения различных протяженностей
запросы.
Применение
1 Конструкция кабеля ADSS, адаптированная к условиям воздушных линий электропередачи.
2 PE внешняя оболочка для линий мощностью менее 110 кВ; AT оболочка для линий мощностью более 110 кВ.
3 Количество арамидов и натяжки, предназначенные для различных требований.
4 Стратегические соображения для оптимальной производительности кабеля.
Характеристики
1 Возможность установки в режиме реального времени без отключения питания.
2 Легкая и компактная конструкция для минимизации нагрузки льда и ветра.
3 Долговечность: рассчитана на 30 лет.
4 Высокая прочность на растяжение и температурные характеристики.
Номинальные параметры конструкции
| Число волокон | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Число труб | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Наполнитель | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| волокна на трубку | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Номинальный диаметр трубы (± 0,2 мм) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Номинальный диаметр (± 0,5 мм) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Пропускная трубка | Материал | ПБТ | Цвет | Стандартный спектр | |||
| Наполнитель | Материал | PP | Цвет | Черный | |||
| Максимальная прочность на растяжение | 4000N | ||||||
| Максимальная нагрузка на сдавливание | 3000 Н/100 мм | ||||||
| Минимальный радиус изгиба | 10D | ||||||
| Длина протяженности | 100 м - 500 м | ||||||
| Материал внешней оболочки | PE | ||||||
| Температурный диапазон | -20°C ~ 70°C | ||||||
Характеристики волокон
| Тип волокна | Единица | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Состояние | мм | 1310/1550 | 850/1300 | 850/1300 | |||
| Ослабление | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Диаметр облицовки | Ну, ладно. | 125±0.5 | 125±0.5 | 125±0.5 | |||
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Диаметр покрытия | Ну, ладно. | 242±6 | 242±6 | 242±6 | |||
