Все диэлектрические самоподдерживающие кабели
>
|
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | ADSS |
Оптические волокна Хорошее качество ADSS одномодные арамидные пряжи Волоконно-оптический кабель
Описание

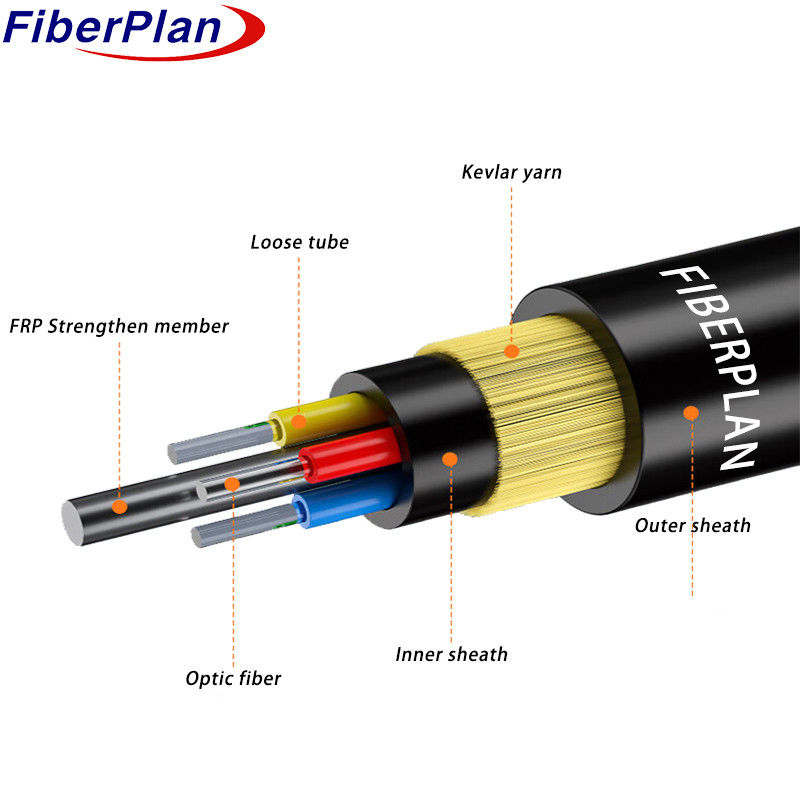

Кабель ADSS (All-Dielectric Self-Supporting) использует свободную трубку с волокнами, расположенными внутри
Высокомодульные пластиковые трубки, заполненные водонепроницаемым соединением.
неметаллический элемент центральной прочности, изготовленный из FRP (волокноукрепляемого пластика), образующий компактный круглый
После наполнения ядра кабеля соединением, он покрыт тонким полиэтиленовым внутренним покрытием.
Впоследствии слой арамидной пряжи укрепляет внутреннюю оболочку в качестве компонента прочности.
кабель завершен либо полиэтиленовым (PE), либо противоположной (AT) наружной оболочкой.
Применение
1 Конструкция кабеля ADSS включает условия воздушных линий электропередачи в реальном времени.
Внешняя оболочка 2 PE используется для линий электропередачи мощностью ниже 110 кВ, а внешняя оболочка AT используется для линий 110 кВ и выше.
3 Специфическая конструкция количества арамида и процесса натягивания эффективно отвечает различным требованиям протяженности.
Характеристики
1 Разрешает установку без необходимости отключения питания.
2 Легкий и небольшой диаметр, уменьшающий нагрузку от льда, ветра, башни и нагрузки на спинку.
3 Продолжительность жизни - 30 лет.
4 Обладает высокой прочностью на растяжение и температурной устойчивостью для надежной работы.
Подробности по конструкции кабеля
| Количество волокон | 24-144 ядра | |||||||
| Заполнительная веревка | 20,0 мм | |||||||
| Защита от влаги | Система блокировки воды | |||||||
| Центральная сила | материалы | ФРП/ФРП с ПЭ | ||||||
| Размер | 2.1 мм | |||||||
| Наполнение труб | Соединение для наполнения труб | |||||||
| наполнитель | PP-труба/ПВХ-труба | |||||||
| Внутренняя оболочка | материалы | PE | ||||||
| Пропускная трубка | материалы | ПБТ | ||||||
| диаметр | Ф2.2 мм ((внешний/внутренний) | |||||||
| Внешняя оболочка | материалы | PE/HDPE | ||||||
| диаметр | 11±0,2 мм | |||||||
Цвет волокна
|
Количество волокон 8 Ядра на трубку |
1 | 2 | 3 | 4 | 5 | 6 |
| Синий | Оранжевый | Зеленый | Коричневый | Серое | Белый | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Красный | Черный | Желтый | Виолетка | Розовый | Аква | |
| Для черного цвета не нужно отмечать черный трассировщик, вместо этого используется натуральный цвет. | ||||||
Механические характеристики кабеля
| ядро | Диаметр кабеля | Вес | |||||
| 2 ядра до 60 ядра | 11±0,3 мм | 120±4 кг/км | |||||
| 72 ядра | 12±0,3 мм | 140±4 кг/км | |||||
| 96 ядра | 13.5±0,2 мм | 170±5 кг/км | |||||
| 144 ядра | 14.5±0,2 мм | 200±5 кг/км | |||||
| Максимальное рабочее напряжение в день | 88 кН | ||||||
| Максимальное допустимое рабочее напряжение | 32.7KN | ||||||
| Модуль эластичности | 37KN/мм2 | ||||||
| Минимальный радиус изгиба ((мм) | Операция | 240 мм | |||||
| Установка | 390 мм | ||||||
| Дополнительная нагрузка | Дополнительная нагрузка 0,5% ~ 0,7% | ||||||
| Лед | 5 мм | ||||||
| Скорость ветра | 35 м/с | ||||||
Характеристика волокна
| Стиль волокна | Единица | СМ G652 |
СМ G652D |
ММ 50/125 |
ММ 62.5/125 |
ММ OM3-300 |
|
| состояние | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| уменьшение | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/10 | - Я не знаю. | - Я не знаю. | |||
| Депрессия | 1550 нм | PS/(nm*km) | - Я не знаю. | ≤ 18 | - Я не знаю. | - Я не знаю. | Депрессия |
| 1625 нм | PS/(nm*km) | - Я не знаю. | ≤ 22 | - Я не знаю. | - Я не знаю. | ||
| Пропускная частота | 850 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥400 | ¥160 | Пропускная частота |
| 1300 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥800 | ¥500 | ||
| Нулевая длина волны дисперсии | nm | 1300-1324 гг. | ¥1302, ≤1322 |
- Я не знаю. | - Я не знаю. | ¥ 1295 ≤1320 |
|
| Напряжение с нулевым сокращением | nm | ≤ 0.092 | ≤ 0.091 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| PMD Максимальное количество индивидуальных волокон | ≤ 0.2 | ≤ 0.2 | - Я не знаю. | - Я не знаю. | ≤ 0.11 | ||
| Значение ссылки PMD | ПС ((nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| длина волны резки волокна λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Кабельное соединение длина волны λcc |
nm | ≤ 1260 | ≤ 1260 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| МФД | 1310 нм | Ну, ладно. | 9.2±0.4 | 9.2±0.4 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 1550 нм | Ну, ладно. | 10.4±0.6 | 10.4±0.6 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Численные Апертура ((NA) |
- Я не знаю. | - Я не знаю. | 0.200±0.05 | 0.275±0.05 |
0.200±0.05 |
||
| Шаг (средний) двунаправленный измерения) |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Необычности по волоконному покрытию длина и точка |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Непрерывность | |||||||
| Разница обратного рассеяния коэффициент |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Однородность ослабления | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Диметр ядра | Ну, ладно. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Диаметр облицовки | Ну, ладно. | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | |
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Диаметр покрытия | Ну, ладно. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Покрытие/каффинг концентрическая ошибка |
Ну, ладно. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Нециркулярность покрытия | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Ошибка концентричности ядра/обшивки | Ну, ладно. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Круглый радиус | Ну, ладно. | ≤ 4 | ≤ 4 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
