Все диэлектрические самоподдерживающие кабели
>
|
|
| Место происхождения | Китай |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | ASU (мини-ADSS) |
Mini ADSS 6 до 12 ядра одномодный многомодный воздушный волоконно-оптический кабель ASU
Описание
Кабель ASU использует структуру свободных труб, содержащих 250 мкм волокон в пластмассе с высоким модулем
Эти трубки, в сочетании с наполнителями, застряли вокруг неметаллического центрального прочного элемента, сделанного
Для повышения защиты, ядро заполняется
с заполнительным соединением и покрытым тонким внутренним покрытием из полиэтилена (PE).
Особенность
1Компактный и легкий: небольшие размеры и легкий вес кабеля позволяют легко обращаться с ним и устанавливать его в
различные среды.
2.Двойной ФРП для прочности на растяжение: оснащенный двумя FRP (волокно-укрепленный пластик) элементами прочности,
кабель обладает отличной прочностью на растяжение, повышая его долговечность во время установки и использования.
3Водонепроницаемые варианты: доступны как с гелем, так и без геля.
гидроизоляция, защита волокон от влаги и факторов окружающей среды.
4.Эффективный с высокой пропускной способностью волокон: несмотря на доступную цену, кабель поддерживает высокую пропускную способность волокон
Это позволяет обеспечить более высокую пропускную способность, что делает его экономически эффективным решением для размещения нескольких волокон без ущерба для производительности.
5.Идеально подходит для установки на коротком протяжении: предназначен для установки на коротком протяжении воздушных каналов и каналов, кабель
обеспечивает оптимальную производительность, гибкость и надежность в этих конкретных приложениях.

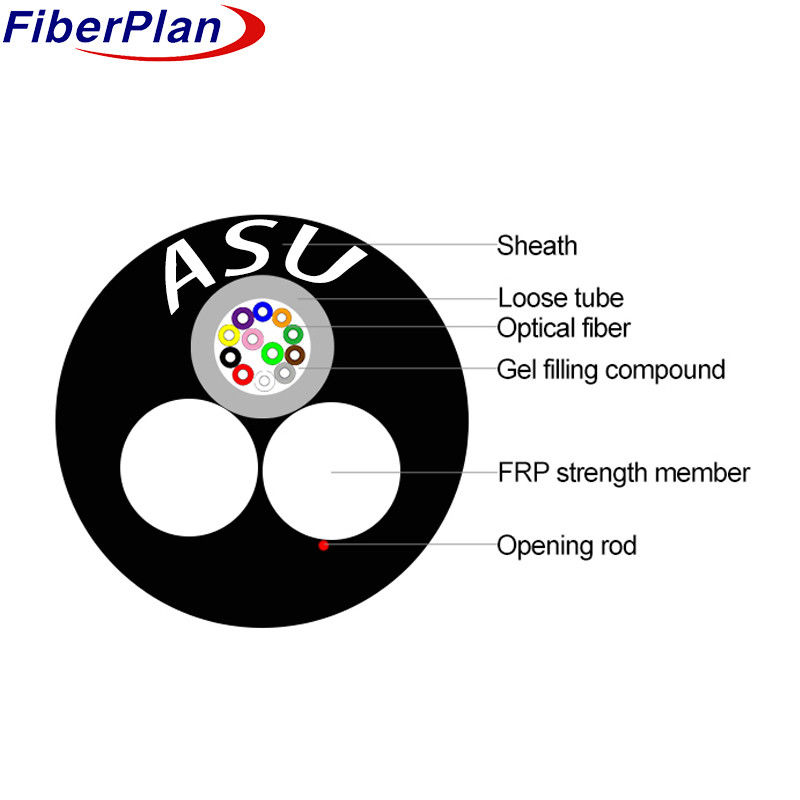

Подробности по конструкции кабеля
| Количество волокон | 2-12 ядра | |||||||
| Защита от влаги | Водяная лента | |||||||
| Прочные трубки и элементы наполнителя | материалы | ПБТ | ||||||
| диаметр | 2.2ммФ±0.1 мм | |||||||
| Центральная сила | материалы | ФРП | ||||||
| Размер | 20,0 мм±0.1 мм | |||||||
| Протяженность | 50 - 150 м | |||||||
| Общий диаметр кабеля | 70,0 мм±00,4 мм | |||||||
| Пропускная трубка | материалы | ПБТ | ||||||
| диаметр | Ф2.2 (внешний/внутренний) | |||||||
| Внешняя оболочка | материалы | PE | ||||||
| диаметр | 10,8±0,1 мм | |||||||
| Масса кабеля на км | 60 кг/км | |||||||
Цвет волокна
|
Количество волокон 12 ядер на трубку |
1 | 2 | 3 | 4 | 5 | 6 |
| Синий | Оранжевый | Зеленый | Коричневый | Серое | Белый | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Красный | Черный | Желтый | Виолетка | Розовый | Аква | |
| Цвет 13 ~ 24 будет отмечен черным трассировщиком. Для черного цвета не нужно отмеченный черный трассировщик, вместо этого будет использоваться натуральный цвет. | ||||||
Механические характеристики кабеля
| Положения | Описание | ||||||
| Температура установки ((°C) | -15°C ~+60°C | ||||||
| Температура работы (°C) | -40°C~ + 70°C | ||||||
| Минимальный радиус изгиба ((мм) | Долгосрочные | 10D | |||||
| краткосрочный | 20D | ||||||
| Допустимая прочность на растяжение ((N) | Долгосрочные | 600 | |||||
| краткосрочный | 1500 | ||||||
| Нагрузка на раздавление ((N/100mm) | Долгосрочные | 300 | |||||
| краткосрочный | 1000 | ||||||
Характеристика волокна
| Стиль волокна | Единица | СМ G652 |
СМ G652D |
ММ 50/125 |
ММ 62.5/125 |
ММ OM3-300 |
|
| состояние | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| уменьшение | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/10 | - Я не знаю. | - Я не знаю. | |||
| Депрессия | 1550 нм | PS/(nm*km) | - Я не знаю. | ≤ 18 | - Я не знаю. | - Я не знаю. | Депрессия |
| 1625 нм | PS/(nm*km) | - Я не знаю. | ≤ 22 | - Я не знаю. | - Я не знаю. | ||
| Пропускная частота | 850 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥400 | ¥160 | Пропускная частота |
| 1300 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥800 | ¥500 | ||
| Нулевая длина волны дисперсии | nm | 1300 ~ 1324 | ¥1302, ≤1322 |
- Я не знаю. | - Я не знаю. | ¥ 1295 ≤1320 |
|
| Напряжение с нулевым сокращением | nm | ≤ 0.092 | ≤ 0.091 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| PMD Максимальное количество индивидуальных волокон | ≤ 0.2 | ≤ 0.2 | - Я не знаю. | - Я не знаю. | ≤ 0.11 | ||
| Значение ссылки PMD | ПС ((nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| длина волны резки волокна λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Кабельное соединение длина волны λcc |
nm | ≤ 1260 | ≤ 1260 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| МФД | 1310 нм | Ну, да. | 9.2±0.4 | 9.2±0.4 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 1550 нм | Ну, да. | 10.4±0.8 | 10.4±0.8 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Численные Апертура ((NA) |
- Я не знаю. | - Я не знаю. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Шаг (средний) двунаправленный измерения) |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Необычности по волоконному покрытию длина и точка |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Непрерывность | |||||||
| Разница обратного рассеяния коэффициент |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Однородность ослабления | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Диметр ядра | Ну, да. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Диаметр облицовки | Ну, да. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Диаметр покрытия | Ну, да. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Покрытие/каффинг концентрическая ошибка |
Ну, да. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Нециркулярность покрытия | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Ошибка концентричности ядра/обшивки | Ну, да. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Круглый радиус | Ну, да. | ≤ 4 | ≤ 4 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
