Рисунок 8 Волоконно-оптический кабель
>
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GYFTC8A |

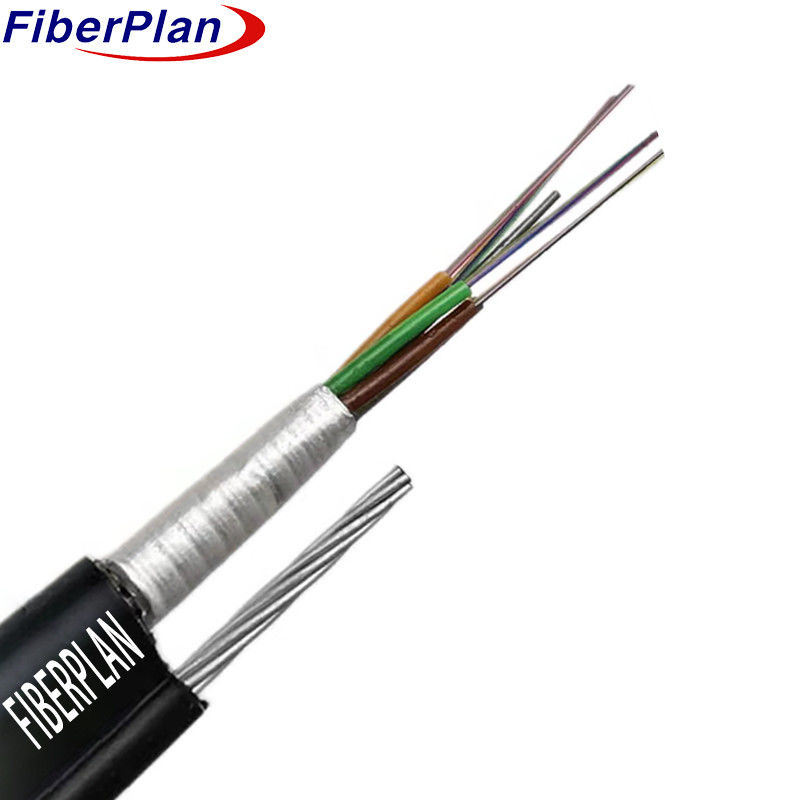

GYFTC8A 24 ядра, укрепленные оцинкованной проволокой
Описание
Кабель состоит из 250 мкм волокон, помещенных в высокопрочные пластиковые трубки, заполненные водонепроницаемым соединением.
Эти трубы, заполненные гидроизоляцией для компактной и продольной блокировки воды, затем закрываются в алюминиевый
Эта секция, включая провода поддержки, заключена в полиэтиленовую оболочку (PE), создавая фигуру
8 структуры.
Применение
1 Разработан для использования на открытом воздухе, обеспечивая долговечность в различных условиях.
2 Поддерживает как дальние, так и локальные сети связи.
Характеристика
1 Минимизация дисперсии и ослабления для повышения качества сигнала.
2 Точность проектируется с контролируемой длины волокна и отличается натяжкой для исключительных механических и
экологическая устойчивость.
3 Сильные возможности антиэлектромагнитных помех.
4 Компактный, легкий, самоподдерживающийся дизайн для легкой установки.
Детали структуры
| Количество волокон | 12F | ||||||
| SM-волокно | Тип волокна | G652D |
Основная концентрация Трицитальная ошибка |
≤ 0,5 мм | |||
| МФД | 80,6 ‰ 9,8 мм | обшивка нециркулярность |
≤ 0,68% | ||||
| Диаметр облицовки | 125±0,7 мм | Цвет волокна | 12 цветов |
||||
| Отпущенный буфер | Материал | ПБТ | Цвет | 3 цвета | |||
| Диаметр | 20,0±0,04 мм | Толщина | 00,4±0,04 мм | ||||
| Наполнитель | Материал | PP | Цвет | белый | |||
| Диаметр | 2.0 | Количество | 2 | ||||
| Силовой член | Диаметр | ФРП | Диаметр | Φ2,0 мм | |||
| Самоподдерживающаяся проволока | Диаметр | прокатная проволока из оцинкованной стали | Диаметр | 1.2*7-3.6 мм | |||
| Галлюс | Толщина | 2X2,5 ((±0,4) мм | |||||
| Система блокировки воды | Диаметр | Водозащитная лента | |||||
| Броня | Диаметр | Алюминиевая лента | |||||
| Внешняя оболочка | Диаметр | PE | Цвет | Блок | |||
| Диаметр | 60,6±0,2 мм × 11,5±0,4 мм | Толщина | 20,0±0,05 мм | ||||
Механические и экологические характеристики
| Прочность на растяжение | Макс. Макс. | 5000N | |||||
| нагрузка на сдавливание | Макс. Макс. | 1000N/100 мм | |||||
| Радиус изгиба | Динамическая | 20D | |||||
| Статика | 10D | ||||||
| Температура | -20°C+70°C | ||||||
Производительность волокон
| Стиль волокна | Единица | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| Состояние | мм | 1310/1550 | 850/1300 | 850/1300 | ||||
| Ослабление | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Диаметр облицовки | Ну, ладно. | 125±0.7 | 125±0.7 | 125±0.7 | ||||
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ||||
| Диаметр покрытия | Ну, ладно. | 243±5 | 243±5 | 243±5 | ||||
