Рисунок 8 Волоконно-оптический кабель
>
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GYTC8S53 |

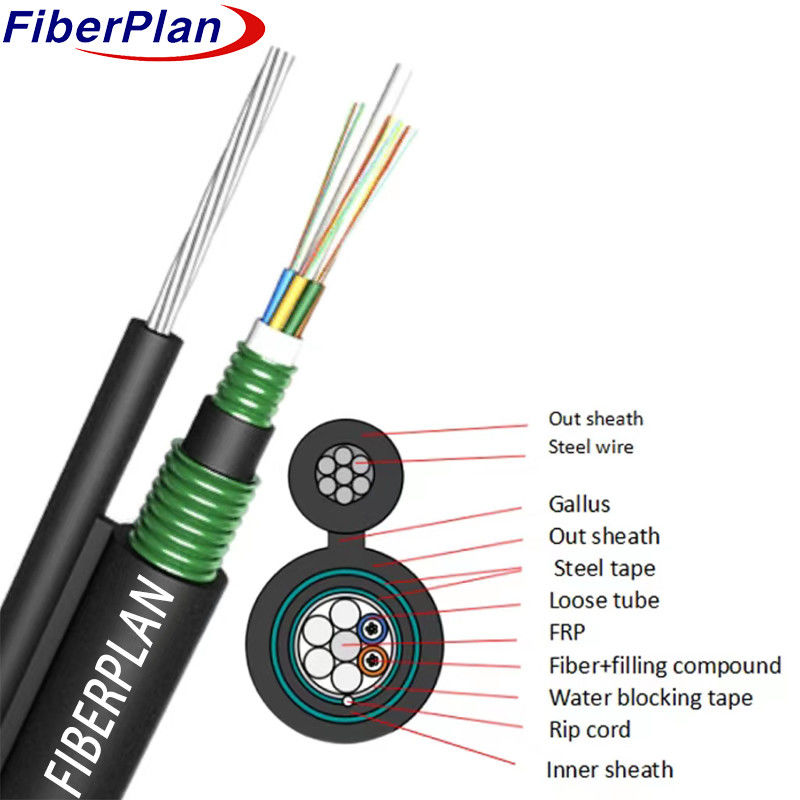

Рисунок 8 Двойной куртка Двойной бронированный волоконно-оптический кабель GYTC8S53
Описание
Конструкция кабеля предполагает расположение волокон внутри свободной трубки из высокомодульного пластика, заполненной
Неметаллическая FRP служит центральным элементом прочности в ядре.
трубки, вместе с наполнителями, образуют компактное круговое ядро кабеля вокруг прочности.
Затем наносится слой ПСП, который соединяется с пленкой из гофрированной стали, и добавляется внутренний слой.
Этот участок, сопровождаемый проводами, как поддерживающий компонент,
Затем он завершается полиэтиленовой оболочкой (PE), создавая структуру фигуры 8.
предназначенные для самоподдерживающихся воздушных установок, обеспечивающих долговечность и функциональность в различных условиях.
Применение
* Хорошо подходит для магистральных систем передачи энергии, обеспечивающих эффективное и надежное распределение энергии по
на большие расстояния.
* Идеально подходит для развертывания в сетях доступа и локальных сетях, расположенных в районах с высоким уровнем электричества.
магнитные помехи, обеспечивающие надежную и устойчивую к помехам связь.
Характеристики
* отличается превосходной гибкостью и производительностью изгиба, легко адаптируется к различным условиям установки.
* Обладает небольшим наружным диаметром и легкой конструкцией, что облегчает легкую и удобную установку.
* Обеспечивает 100% заполнение кабельного ядра, обеспечивая всеобъемлющую защиту и поддержку оптических волокон
внутри кабеля.
Детали структуры
| Количество волокон | 24F | ||||||
| SM-волокно | Тип волокна | G652D | концентричность ядра ошибка |
≤ 0,3m | |||
| МФД | 80,6 ‰ 9,8 мм | обшивка нециркулярность |
≤ 0,7% | ||||
| Диаметр облицовки | 1240,8±0,5 мм | Цветные волокна | Стандартный спектр | ||||
| Отпущенный буфер | Материал | ПБТ | Цвет | синий белый желтый | |||
| Диаметр | 10,75±0,05 мм | Толщина | 00,35±0,05 мм | ||||
| Наполнитель | Материал | PP | Цвет | белый | |||
| Диаметр | 1.65 | Количество | 4 | ||||
| Силовой член | Диаметр | прозрачная стальная проволока | Диаметр | Φ1.85 | |||
| Система блокировки воды | Материал | Водозащитная лента | |||||
| Внутренняя оболочка | Материал | ПЭ+стальная лента | Цвет | черный | |||
| Диаметр | 70,8±0,2 мм | Толщина | 00,8±0,1 мм | ||||
| Сцепление шнура | Спецификация | Белый 1110D*2 | Количество | 1 | |||
| Галлюс | Материал | проволока из яркой стали | Спецификация | 1.0*7-3.0 мм | |||
| Внешняя оболочка | Материал | ПЭ+стальная лента | Цвет | черный | |||
| Диаметр | 6.0±0.2*11.9±0.5 -19,7±0.5 |
Толщина | 10,6±0.2 | ||||
Механические и экологические характеристики
| Прочность на растяжение | Кратковременный (N) | 6000N | |||||
| Долгосрочная (N) | 2000N | ||||||
| Нагрузка на раздавление | Кратковременный (N) | 3000 Н/100 мм | |||||
| Долгосрочная (N) | 1000N/100 мм | ||||||
| Радиус изгиба | Динамическая | 20D | |||||
| Статика | 10D | ||||||
| Температура | -20°C+70°C | ||||||
Производительность волокон
| Тип волокна | Единица | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Состояние | мм | 1310/1550 | 850/1300 | 850/1300 | |||
| Ослабление | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Диаметр облицовки | Ну, ладно. | 125±1 | 125±1 | 125±1 | |||
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Диаметр покрытия | Ну, ладно. | 242±7 | 242±7 | 242±7 | |||
