Рисунок 8 Волоконно-оптический кабель
>
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GYTC8S |

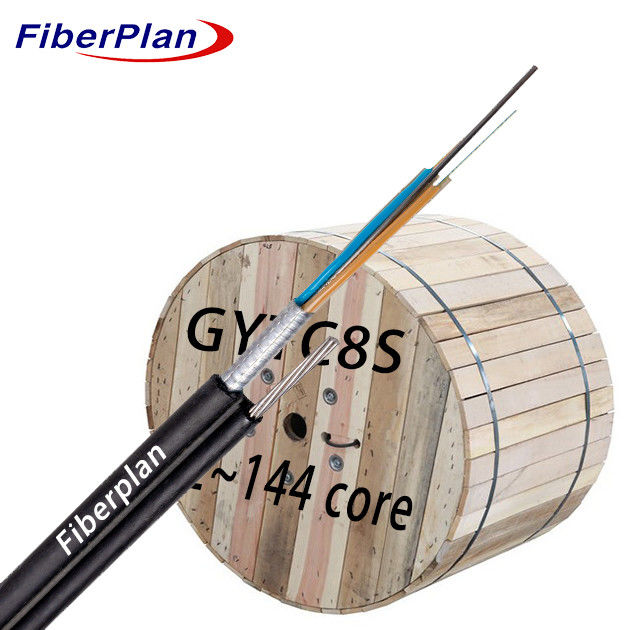

Настроенная стальная проволока фигура 8 Волоконно-оптический кабель стальная лента бронированная GYTC8S
Описание
Оптические волокна помещены в высокомодульную пластиковую простую трубку, которая заполнена водонепроницаемой
В центре ядра, стальная проволока функционирует как элемент металлической прочности.
Наполнители, обернутые вокруг этого прочного элемента, образуют компактное и круглое ядро кабеля.
Эта часть кабеля, наряду с проводными проводами, обслуживающими
как опора, заключена в полиэтиленовую оболочку (PE), образующую структуру на фиг. 8.
предназначен для самоподдерживающихся воздушных установок.
Применение
1 Разработан для воздушных или трубопроводных установок, предлагающих разнообразные варианты развертывания.
2 Специально разработан для использования на открытом воздухе, обеспечивая долговечность в различных условиях окружающей среды.
3 Идеально подходит как для дальних, так и для локальных сетей связи, обеспечивая универсальные возможности подключения.
Характеристики
1 Обеспечивает отличную механическую прочность и температурную устойчивость.
2 Обладает прочной, устойчивой к гидролизу свободной трубкой для повышения прочности.
3 Содержит специальное соединение для заполнения труб, защищающее волокно критической защитой.
Подробности по конструкции кабеля
| Число волокон | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Число труб | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| волокна на трубку | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Наполнитель | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Диаметр трубы (± 0,1 мм) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Толщина свободной трубы (± 0,05 мм) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Внешний диаметр (± 0,5 мм) | 5.4Х8.6 - Пятнадцать.0 |
5.4Х8.6 - Пятнадцать.0 |
5.4Х8.6 - Пятнадцать.0 |
5.4Х9.8 - Шестнадцать.5 |
5.4х10.8 - Семнадцать.5 |
5.4х12.2 - Девятнадцать.0 |
5.4х14.9 - Двадцать два.0 |
| Толщина диаметра (± 0,1 мм) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Пропускная трубка | Материал | ПБТ | Цвет | стандартный спектр | |||
| Запрещение воды Система |
Материал | Заполнительный гель / водоотталкивающая лента | |||||
| Центральная сила член |
Материал | ФРП | Диаметр | 1.4 ((6-48) 2.0(72-144) |
|||
| Умственная сила член |
Материал | Проволочные провода из стали | Тип | 10,0 мм*7 | |||
| Броня | Материал | Алюминиевая лента | |||||
| Галлюс | Материал | PE | Размер (h*w) |
2.5*1,5 мм | |||
| Внешняя оболочка | Материал | PE | Цвет | Черный | |||
Механические и экологические характеристики кабеля
| Прочность на растяжение | Долгосрочная (N) | 3000N | |||||
| Кратковременный (N) | 7000N | ||||||
| Нагрузка на раздавление | Долгосрочная (N) | 300N/100 мм | |||||
| Кратковременный (N) | 1000N/100 мм | ||||||
| Радиус изгиба | Динамическая | 20D | |||||
| Статика | 10D | ||||||
| Температура установки | -10°C+60°C | ||||||
| Температура хранения | -40°C+70°C | ||||||
Характеристики волокон
| Тип волокна | Единица | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Состояние | мм | 1310/1550 | 850/1300 | 850/1300 | |||
| Ослабление | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Диаметр облицовки | Ну, ладно. | 125±1 | 125±1 | 125±1 | |||
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Диаметр покрытия | Ну, ладно. | 242±7 | 242±7 | 242±7 | |||
