Рисунок 8 Волоконно-оптический кабель
>
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GYTC8S |

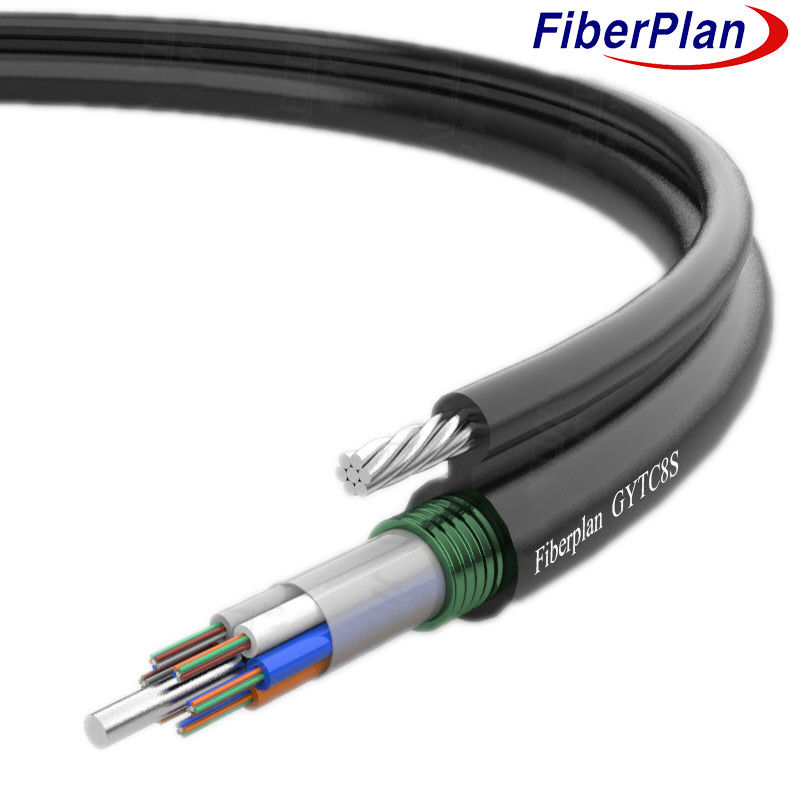

Высокопроизводительный самоподдерживающийся оптический кабель GYTC8S
Описание
Этот кабель содержит волокна в высокомодульной пластиковой прочной трубе, заполненной водонепроницаемым соединением.
Провод в ядре добавляет прочности. трубки и наполнители застряли вокруг него, образуя компактный круговой кабель.
После применения PSP вокруг ядра, этот раздел, наряду с поддержкой натянутых проводов, заключен в
Покрытие из полиэтилена (PE), создающее структуру фигуры 8.
В таких установках этот кабель обеспечивает надежную работу.
Применение
1 Идеально подходит для воздушных и трубопроводных установок, использующих эти специфические методы.
2 Приспособлен для распространения на открытом воздухе, обеспечивая устойчивость в различных условиях.
3 Поддерживает как междугородное соединение, так и локальную сетевую связь, предлагая универсальные возможности подключения.
Оптимизация.
Характеристики
1 Проявляет прочную механическую прочность и температурную устойчивость.
2 Устойчивая к гидролизу высокопрочная конструкция свободной трубы обеспечивает долговечность.
3 Специализированное соединение для наполнения труб обеспечивает критически важную защиту волокон.
4 Балансы с гибким сопротивлением к раздавлению для универсального использования.
5 PE-оболочка защищает кабель от вредного УФ-излучения, повышая его долговечность.
Подробности по конструкции кабеля
| Число волокон | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Число труб | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| волокна на трубку | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Наполнитель | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Диаметр трубы (± 0,1 мм) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Толщина свободной трубы (± 0,05 мм) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Внешний диаметр (± 0,5 мм) | 5.4Х8.6-15.0 | 5.4Х8.6-15.0 | 5.4Х8.6-15.0 | 5.4X9.8-16.5 | 5.4X10.8-17.5 | 5.4X12.2-19.0 | 5.4X14.9-22.0 |
| Толщина внешней оболочки (± 0,1 мм) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Пропускная трубка | Материал | ПБТ | Цвет | стандартный спектр | |||
| Запрещение воды Система |
Материал | Заполнительный гель / водоотталкивающая лента | |||||
| Центральная сила член |
Материал | ФРП | Диаметр | 1.4 ((6-48) 2.0(72-144) |
|||
| Умственная сила член |
Материал | Проволочные провода из стали | Тип | 10,0 мм*7 | |||
| Броня | Материал | Алюминиевая лента | |||||
| Галлюс | Материал | PE | Размер (высота*вес) |
2.5*1,5 мм | |||
| Внешняя оболочка | Материал | PE | Цвет | Черный | |||
Механические и экологические характеристики кабеля
| Прочность на растяжение | Долгосрочная (N) | 3000N | |||||
| Кратковременный (N) | 7000N | ||||||
| Нагрузка на раздавление | Долгосрочная (N) | 300N/100 мм | |||||
| Кратковременный (N) | 1000N/100 мм | ||||||
| Радиус изгиба | Динамическая | 20D | |||||
| Статика | 10D | ||||||
| Температура установки | -10°C+60°C | ||||||
| Температура хранения | -40°C+70°C | ||||||
Характеристики волокон
| Тип волокна | Единица | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Состояние | мм | 1310/1550 | 850/1300 | 850/1300 | |||
| Ослабление | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Диаметр облицовки | Ну, ладно. | 125±0.8 | 125±0.8 | 125±0.8 | |||
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Диаметр покрытия | Ну, ладно. | 242±6 | 242±6 | 242±6 | |||
