Рисунок 8 Волоконно-оптический кабель
>
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GYXTC8Y |

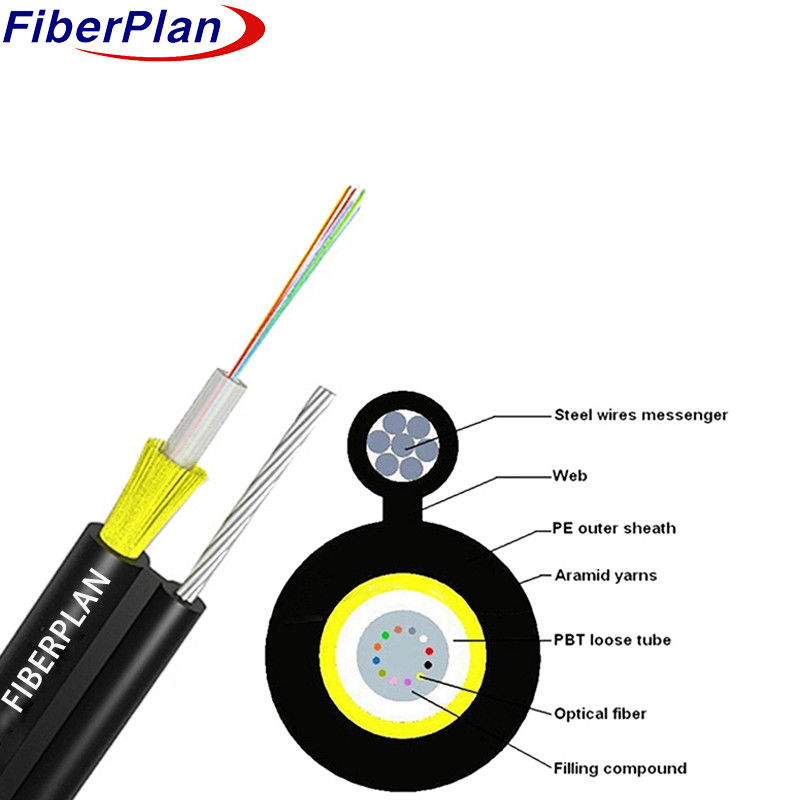

Высокопрочная фигура 8 GYXTC8Y с арамидной пряжей
Описание
Волокна помещены в высокомодульную пластиковую простую трубку, заполненную водонепроницаемым соединением,
Эта часть кабеля, наряду с проводами, служащими
поддержка, завершается PE оболочкой для создания структуры фигуры 8.
Применение
В настоящей спецификации изложены общие критерии для самоподдерживающегося кабеля Center Tube Optical, предназначенного для
для воздушных и воздушных установок.
Характеристики
1 Неметаллическая прочность обеспечивает исключительную устойчивость к электромагнитным помехам.
2 Продемонстрированная конструкция свободной трубы обеспечивает надежную производительность.
3 Проявляет выдающуюся механическую и экологическую стойкость.
4 Обладает хорошей гибкостью и способностью к изгибу.
5 Компактный внешний диаметр, легкий вес и легко устанавливаемый.
6 Кевлар значительно повышает прочность кабеля.
Подробности по конструкции кабеля
| Спецификация | Подробная информация |
|---|---|
| Количество волокон | от 1 до 12 ядер |
| Материал свободных труб | ПБТ |
| Диаметр свободной трубы | 30,0 мм ± 0,2 мм |
| Диаметр самоподдерживающейся стальной проволоки | 1.6 мм |
| Общий диаметр кабеля | 40,0 мм × 6,0 мм |
| Масса кабеля на километр | 45 кг/км |
Цвет волокна
| Количество волокон на трубку | 8 ядер |
|---|---|
| 1 | Синий |
| 2 | Оранжевый |
| 3 | Зеленый |
| 4 | Коричневый |
| 5 | Серое |
| 6 | Белый |
| 7 | Красный |
| 8 | Черный |
| 9 | Желтый |
| 10 | Виолетка |
| 11 | Розовый |
| 12 | Аква |
Механические характеристики кабеля
| Ядро | Диаметр кабеля | Вес |
|---|---|---|
| 1-12 | 4.0х6.0 | 45 кг/км |
| Параметр | Подробная информация |
|---|---|
| Температурный диапазон | -40°C до +70°C |
| Минимальный радиус изгиба (долгосрочный) | 10D (D = диаметр кабеля) |
| Минимальный радиус изгиба (краткосрочный) | 20D (D = диаметр кабеля) |
| Минимальная допустимая прочность на тягу (долгосрочная) | 700N |
| Минимальная допустимая прочность на тягу (краткосрочная) | 1200N |
| Операционная температура | -40°C до +70°C |
| Температура установки | -20°C до +60°C |
| Температура хранения | -40°C до +70°C |
Характеристика волокна
| Стиль волокна | Единица | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | OM3-300 |
|---|---|---|---|---|---|---|
| Состояние | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 |
| Ослабление | dB/km | ≤ 0,36/0.23 | ≤ 0,34/0.22 | ≤ 3,0/1.0 | - Я не знаю. | - Я не знаю. |
| Дисперсия | 1550 нм | - Я не знаю. | ≤ 18 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| Дисперсия | 1625 нм | - Я не знаю. | ≤ 22 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| Пропускная способность | 850 нм | - Я не знаю. | - Я не знаю. | ≥ 400 МГц·км | ≥ 160 МГц·км | - Я не знаю. |
| Пропускная способность | 1300 нм | - Я не знаю. | - Я не знаю. | ≥ 800 МГц·км | ≥ 500 МГц·км | - Я не знаю. |
| Нулевая длина волны дисперсии | nm | 1300-1324 гг. | ≥1302, ≤1322 | - Я не знаю. | - Я не знаю. | ≥1295, ≤1320 |
| Напряжение рассеивания | nm | ≤ 0.092 | ≤ 0.091 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| PMD Максимальное количество отдельных волокон | ≤ 0.2 | ≤ 0.2 | - Я не знаю. | - Я не знаю. | ≤ 0.11 | |
| Значение ссылки PMD | Пс ((nm^2·km) | ≤ 0.12 | ≤ 0.08 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| Длина волны резки волокон λc | nm | ≥1180, ≤1330 | ≥1180, ≤1330 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| Длина волны отсечения кабеля λcc | nm | ≤ 1260 | ≤ 1260 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| МФД | 1310 нм | 9.2+/-0.4 | 9.2+/-0.4 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| МФД | 1550 нм | 10.4+/-0.8 | 10.4+/-0.8 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| Цифровая Апертура ((NA)) | - Я не знаю. | - Я не знаю. | 0.200+/-0.015 | 0.275+/-0.015 | 0.200+/-0.015 | |
| Шаг (средний показатель двунаправленного измерения) | ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 |
| Несоответствия длине и концу волокон | ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 |
| Параметр | Единица | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | MM OM3 |
|---|---|---|---|---|---|---|
| Непрерывность | dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 |
| Коэффициент обратного рассеяния разницы | dB/km | - Я не знаю. | - Я не знаю. | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| Однородность ослабления | dB/km | ≤ 0.01 | ≤ 0.01 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| Диаметр ядра | мм | - Я не знаю. | - Я не знаю. | Пятьдесят плюс один.0 | 62.5+/-2.5 | Пятьдесят плюс один.0 |
| Диаметр облицовки | мм | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| Некруговатость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Диаметр покрытия | мм | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| Ошибка концентричности покрытия/обшивки | мм | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 |
| Нециркулярность покрытия | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 |
| Ошибка концентричности ядра/обшивки | мм | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 |
| Скручивание (радиус) | мм | ≤ 4 | ≤ 4 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
