Рисунок 8 Волоконно-оптический кабель
>
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GYXTC8Y |

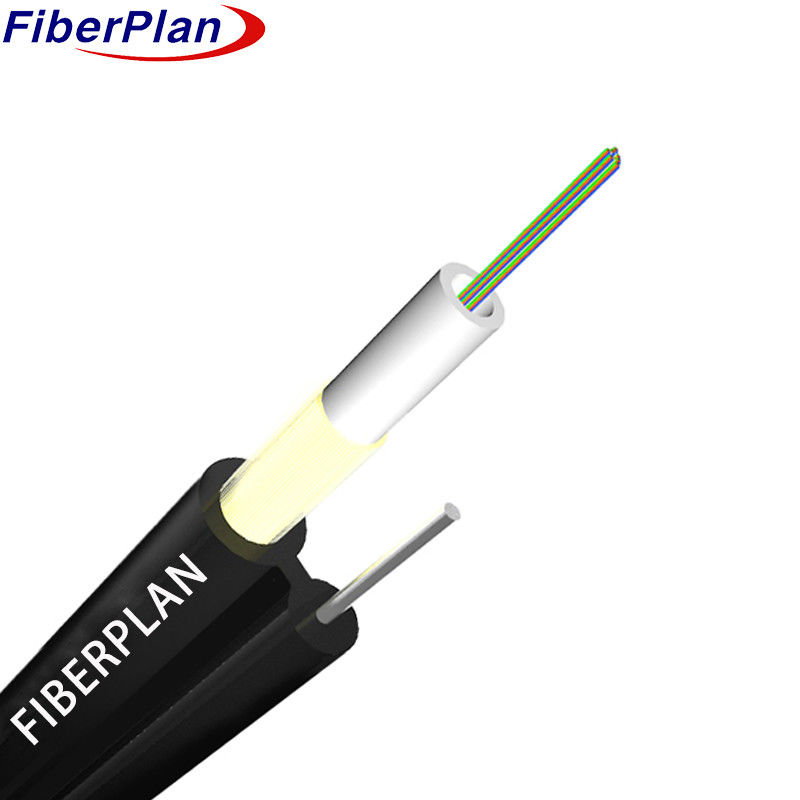

Самоподдерживающийся фигура 8 Оптический кабель GYXTC8Y с арамидной пряжей
Описание
Волокна помещаются в простую трубу из высокомодульного пластика, заполненную водонепроницаемым
Кроме того, кевлар встроен внутри наружного корпуса.
провода, служащие в качестве элементов опоры, завершается PE оболочкой для создания структуры фигуры 8.
Применение
Данная спецификация описывает основные критерии для самоподдерживающегося центральной трубы оптического кабеля
предназначенные для воздушных установок, особенно для использования в воздухе.
Характеристики
1 Неметаллическая прочность обеспечивает исключительные антиэлектромагнитные возможности.
2 Продемонстрированная конструкция свободной трубы обеспечивает надежную производительность.
3 Выдающаяся механическая и экологическая устойчивость.
4 Высокая гибкость и способность к изгибу.
5 Компактный внешний диаметр, легкий вес и легкая установка.
6 Кевлар значительно повышает прочность кабеля.
Подробности по конструкции кабеля
| Спецификация | Подробная информация |
|---|---|
| Количество волокон | от 1 до 12 ядер |
| Материал свободных труб | ПБТ |
| Диаметр свободной трубы | 30,0 мм ± 0,2 мм |
| Диаметр самоподдерживающейся стальной проволоки | 1.6 мм |
| Общий диаметр кабеля | 40,0 мм × 6,0 мм |
| Масса кабеля на километр | 45 кг/км |
Цвет волокна
|
Количество волоконных 8 ядер по трубке |
1 | 2 | 3 | 4 | 5 | 6 |
| Синий | Оранжевый | Зеленый | Коричневый | Серое | Белый | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Красный | Черный | Желтый | Виолетка | Розовый | Аква |
Механические характеристики кабеля
| Ядро | Диаметр кабеля | вес | |||||
| 1 ~ 12 | 4.0х6.0 | 45 кг/км | |||||
| Температурный диапазон | -40+70 | - Я не знаю. | |||||
| Минимальный радиус изгиба ((мм) | Долгосрочные | 10D | |||||
| Минимальный радиус изгиба ((мм) | Краткосрочный | 20D | |||||
| Минимальная допустимая прочность на тягу ((N) | Долгосрочные | 700 | |||||
| Минимальная допустимая прочность на тягу ((N) | Краткосрочный | 1200 | |||||
| Температура работы (°C) | -40 ~ +70 | ||||||
| Температура установки ((°C) | -20 ~ +60 | ||||||
| Температура хранения ((°C) | -40 ~ +70 | ||||||
Характеристика волокна
| Стиль волокна | Единица | СМ G652 |
СМ G652D |
ММ 50/125 |
ММ 62.5/125 |
ММ OM3-300 |
|
| состояние | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| уменьшение | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/10 | - Я не знаю. | - Я не знаю. | |||
| Депрессия | 1550 нм | PS/(nm*km) | - Я не знаю. | ≤ 18 | - Я не знаю. | - Я не знаю. | Депрессия |
| 1625 нм | PS/(nm*km) | - Я не знаю. | ≤ 22 | - Я не знаю. | - Я не знаю. | ||
| Пропускная частота | 850 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥400 | ¥160 | Пропускная частота |
| 1300 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥800 | ¥500 | ||
| Нулевая длина волны дисперсии | nm | 1300-1324 гг. | ¥1302, ≤1322 |
- Я не знаю. | - Я не знаю. | ¥ 1295 ≤1320 |
|
| Напряжение с нулевым сокращением | nm | ≤ 0.092 | ≤ 0.091 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| PMD Максимальное количество индивидуальных волокон | ≤ 0.2 | ≤ 0.2 | - Я не знаю. | - Я не знаю. | ≤ 0.11 | ||
| Значение ссылки PMD | Пс.2* км) | ≤ 0.12 | ≤ 0.08 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| длина волны резки волокна λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Кабельное соединение длина волны λcc |
nm | ≤ 1260 | ≤ 1260 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| МФД | 1310 нм | Ну, ладно. | 9.2+/-0.3 | 9.2+/-0.3 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 1550 нм | Ну, ладно. | 10.4+/-0.6 | 10.4+/-0.6 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Цифровая Апертура ((NA)) | - Я не знаю. | - Я не знаю. | 0.200+/ -Нет.013 |
0.275+/-0. 013 |
0.200+/-0 .013 |
||
| Шаг (средний) двунаправленный измерения) |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Нерегулярность длины и точки волокна | ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Параметр | Единица | G.652D | G.652E | G.657A1 | G.657A2 | Г.655 |
|---|---|---|---|---|---|---|
| Непрерывность | dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 |
| Коэффициент обратного рассеяния разницы | dB/km | ≤ 0.01 | ≤ 0.01 | - | - | - |
| Диаметр ядра | мм | - | - | 50±1.0 | 62.5±2.5 | 50±1.0 |
| Диаметр облицовки | мм | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 |
| Некруговатость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Диаметр покрытия | мм | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 |
| Ошибка концентричности покрытия/обшивки | мм | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 |
| Нециркулярность покрытия | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 |
| Ошибка концентричности ядра/обшивки | мм | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 |
| Скручивание (радиус) | мм | ≤ 4 | ≤ 4 | - | - | - |
