Внутренний оптоволоконный кабель
>
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GJFJV |

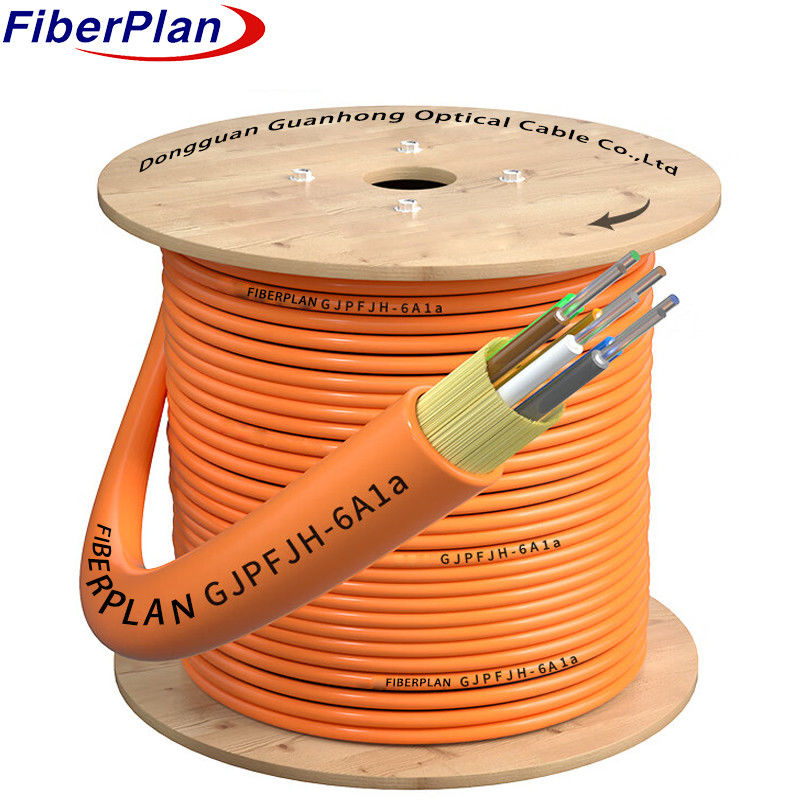

Распространение Кевлар укрепить тесный буфер 6 8 12 24 Ядро оптического кабеля
Описание
Распространение Оптический кабель с узким буфером использует от 2 до 24 ядер изогнутого буферного волокна с огнеупорным
В качестве оптического средства связи используется плотное буферное волокно.
с слоем арамидной пряжи для устойчивости и дополнительно защищенной наружным покрытием из ПВХ или LSZH
Атериальная.
Применение
* Пигтейл и патч-корд: используется для создания пигтейл и патч-корд.
*Линии соединения оборудования: используются в качестве линий соединения для соединения различных частей оборудования.
*Оптические соединения в комнатах связи: применяются в комнатах оптической связи для установки оптических
связи.
*Оптические распределительные кадра: используются в оптических распределительных кадрах для организованной оптической связности.
*Внутренние кабели: Особенно подходят для внутренних кабелей.
*Распределительный кабель: особенно используется в качестве распределительного кабеля для эффективного распределения сети.
Характеристики
* Хорошие механические и экологические характеристики:
Прочность и экологическая долговечность.
*Характеристики огнеупорности: отвечает установленным стандартам огнеупорности, обеспечивая безопасность в
в соответствии с соответствующими правилами.
*Соответствующие характеристики механической куртки: куртка обладает механическими характеристиками, соответствующими
установленные стандарты.
*Мягкий, гибкий, легкий для укладки и сцепления: предлагает гибкий и гибкий характер, что облегчает установку, укладку и
Сплит.
*Высокая пропускная способность передачи данных: позволяет обеспечить значительную пропускную способность передачи данных, что облегчает эффективное
- Коммуникация.
*Удовлетворение потребностей рынка и клиентов: разработан для удовлетворения различных требований рынка и клиентов,
универсальность кольца и совместимость.
Механические характеристики кабеля
| Положения | Диаметр кабеля | Вес | |||||
| 2 ядра | 50,0 мм | 230,00 кг/км | |||||
| 4 ядра | 50,0 мм | 230,00 кг/км | |||||
| 6 ядер | 50,0 мм | 240,00 кг/км | |||||
| 8 ядер | 60,0 мм | 250,00 кг/км | |||||
| 10 ядер | 6.5 мм | 320,00 кг/км | |||||
| 12 ядер | 80,0 мм | 370,00 кг/км | |||||
| Температура хранения ((°C) | -20 ~ +60 | ||||||
| Минимальный радиус изгиба ((мм) | Долгосрочные | 10D | |||||
| Минимальный радиус изгиба ((мм) | Краткосрочный | 20D | |||||
| Минимальная допустимая прочность на тягу ((N) | Долгосрочные | 200 | |||||
| Минимальная допустимая прочность на тягу ((N) | Краткосрочный | 600 | |||||
| Нагрузка на раздавление (N/100mm) | Долгосрочные | 200 | |||||
| Нагрузка на раздавление (N/100mm) | краткосрочный | 1000 | |||||
Характеристика волокна
| Стиль волокна | Единица | СМ G652 |
СМ G652D |
ММ 50/125 |
ММ 62.5/125 |
ММ OM3-300 |
|
| состояние | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| уменьшение | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/10 | - Я не знаю. | - Я не знаю. | |||
| Депрессия | 1550 нм | PS/(nm*km) | - Я не знаю. | ≤ 18 | - Я не знаю. | - Я не знаю. | Депрессия |
| 1625 нм | PS/(nm*km) | - Я не знаю. | ≤ 22 | - Я не знаю. | - Я не знаю. | ||
| Пропускная частота | 850 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥400 | ¥160 | Пропускная частота |
| 1300 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥800 | ¥500 | ||
| Нулевая длина волны дисперсии | nm | 1300-1324 гг. | ¥1302, ≤1322 |
- Я не знаю. | - Я не знаю. | ¥ 1295 ≤1320 |
|
| Напряжение с нулевым сокращением | nm | ≤ 0.092 | ≤ 0.091 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| PMD Максимальное количество индивидуальных волокон | ≤ 0.2 | ≤ 0.2 | - Я не знаю. | - Я не знаю. | ≤ 0.11 | ||
| Значение ссылки PMD | Пс.2* км) | ≤ 0.12 | ≤ 0.08 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| длина волны резки волокна λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Кабельное соединение длина волны λcc |
nm | ≤ 1260 | ≤ 1260 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| МФД | 1310 нм | Ну, ладно. | 9.2+/-0.4 | 9.2+/-0.4 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 1550 нм | Ну, ладно. | 10.4+/-0.8 | 10.4+/-0.8 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Численные Апертура ((NA) |
- Я не знаю. | - Я не знаю. | 0.200+/ -Нет.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Шаг (средний) двунаправленный измерения) |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Необычности по волоконному покрытию длина и точка |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Непрерывность | |||||||
| Разница обратного рассеяния коэффициент |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Однородность ослабления | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Диметр ядра | Ну, ладно. | Пятьдесят плюс один.0 | 62.5+/-2.5 | Пятьдесят плюс один.0 | |||
| Диаметр облицовки | Ну, ладно. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Диаметр покрытия | Ну, ладно. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Покрытие/каффинг концентрическая ошибка |
Ну, ладно. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Нециркулярность покрытия | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Ошибка концентричности ядра/обшивки | Ну, ладно. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Круглый радиус | Ну, ладно. | ≤ 4 | ≤ 4 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
Пакет
| 1Материал упаковки: деревянный барабан | |||||||
| 2Длина упаковки: стандартная длина кабеля составляет 2 км. Другие длины кабеля также доступны. | |||||||
| если это требуется клиентом |
