Внутренний оптоволоконный кабель
>
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | ГЖФПВ |

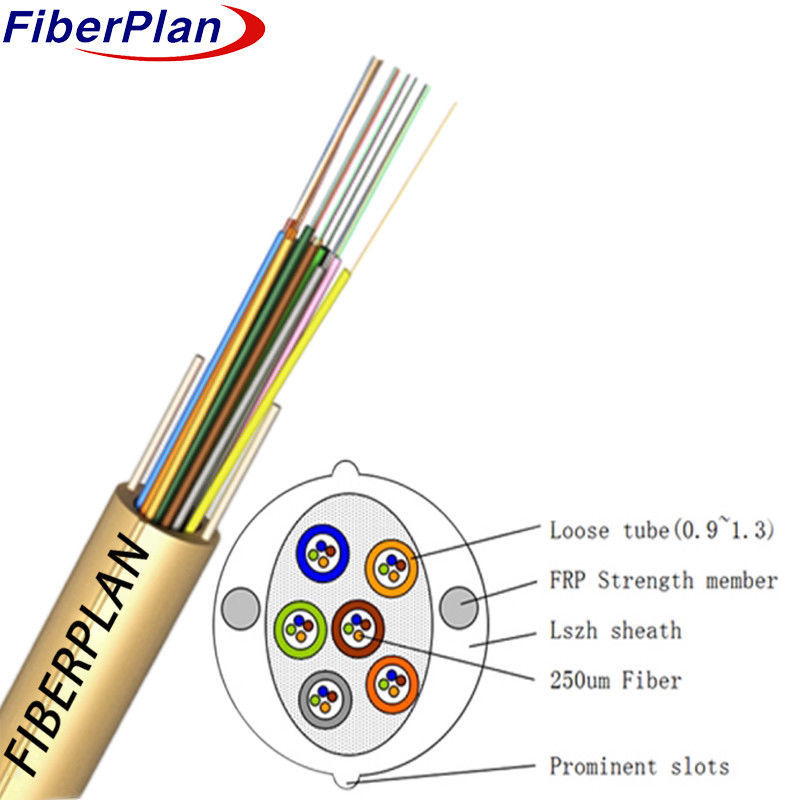

Параллельный FRP укрепляет плотнобуферный оптико-волоконный кабель для помещений
Описание
Этот кабель состоит из нескольких волокон в одном свободном трубном покрытии, защищенном огнеупорным материалом
оболочка с нулевым содержанием галогена (LSZH) или альтернативная внешняя оболочка.
элементы расположены по обе стороны оболочки, обеспечивая дополнительную структурную поддержку.
Применение
Этот кабель спроектирован так, чтобы позволить непрерывный доступ к волокнам через оболочки без необходимости
Скрещивание с кабелями клиентов.
Характеристики
1 Кабель вмещает в свою структуру свободные трубчатые волокна.
2 По обе стороны оболочки расположены два параллельных элемента из волокна-укрепленного пластика (ФПВ).
3 Имеет маркеры для открытия наружной оболочки для легкой идентификации и доступа.
4 Ядро кабеля покрыто оболочками LSZH (Low Smoke, Zero Halogen), что повышает безопасность и обеспечивает безопасность.
экологические соображения.
Стандартный цвет волокна
Цвет отдельных волокон должен соответствовать таблице ниже:
| Стандартная цветовая идентификация | ||||||||
| Нет, нет, нет. | 1 | 2 | 3 | 4 | 5 | 6 | ||
| Цвет | Синий | Оранжевый | Зеленый | Коричневый | серый | Белый | ||
| Нет, нет, нет. | 7 | 8 | 9 | 10 | 11 | 12 | ||
| Цвет | Красный | Черный | Желтый | Виолетка | Розовый | Аква | ||
Цвет кабелей: желтый
Цвет кабельной оболочки: желтый.
Механические характеристики кабеля
| Положение | |||||||
| 48 ядер | 10 | 780,00 кг/км | |||||
| 72 ядра | 11.5 | 900,00 кг/км | |||||
| 96 ядер | 12.5 | 1150,00 кг/км | |||||
| 144 ядра | 14.5 | 1350,00 кг/км | |||||
| Температура хранения ((°C) | -20+60 | ||||||
| Минимальный радиус изгиба ((мм) | Долгосрочные | 10D | |||||
| Сгибание Радиус ((мм) |
Краткосрочный | 20D | |||||
| Минимально допустимое Прочность на тягу ((N) |
Долгосрочные | 1000 | |||||
| Минимально допустимое Прочность на тягу ((N) |
Краткосрочный | 2000 | |||||
| Нагрузка на раздавление (N/100mm) | Долгосрочные | 1000 | |||||
| Нагрузка на раздавление (N/100mm) | краткосрочный | 2000 | |||||
Характеристика волокна
| Стиль волокна | Единица | СМ G652 |
СМ G652D |
ММ 50/125 |
ММ 62.5/125 |
ММ OM3-300 |
|
| состояние | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| уменьшение | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/10 | - Я не знаю. | - Я не знаю. | |||
| Депрессия | 1550 нм | PS/(nm*km) | - Я не знаю. | ≤ 18 | - Я не знаю. | - Я не знаю. | Депрессия |
| 1625 нм | PS/(nm*km) | - Я не знаю. | ≤ 22 | - Я не знаю. | - Я не знаю. | ||
| Пропускная частота | 850 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥400 | ¥160 | Пропускная частота |
| 1300 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥800 | ¥500 | ||
| Нулевая длина волны дисперсии | nm | 1300-1324 гг. | ¥1302, ≤1322 |
- Я не знаю. | - Я не знаю. | ¥ 1295 ≤1320 |
|
| Напряжение с нулевым сокращением | nm | ≤ 0.092 | ≤ 0.091 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| PMD Максимальное количество индивидуальных волокон | ≤ 0.2 | ≤ 0.2 | - Я не знаю. | - Я не знаю. | ≤ 0.11 | ||
| Значение ссылки PMD | ПС ((nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| длина волны резки волокна λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Кабельное соединение длина волны λcc |
nm | ≤ 1260 | ≤ 1260 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| МФД | 1310 нм | Ну, ладно. | 9.2+/-0.4 | 9.2+/-0.4 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 1550 нм | Ну, ладно. | 10.4+/-0.8 | 10.4+/-0.8 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Численные Апертура ((NA) |
- Я не знаю. | - Я не знаю. | 0.200+/ -Нет.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Шаг (средний) двунаправленный измерения) |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Необычности по волоконному покрытию длина и точка |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Непрерывность | |||||||
| Разница обратного рассеяния коэффициент |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Однородность ослабления | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Диметр ядра | Ну, ладно. | Пятьдесят плюс один.0 | 62.5+/-2.5 | Пятьдесят плюс один.0 | |||
| Диаметр облицовки | Ну, ладно. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Диаметр покрытия | Ну, ладно. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Покрытие/каффинг концентрическая ошибка |
Ну, ладно. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Нециркулярность покрытия | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Ошибка концентричности ядра/обшивки | Ну, ладно. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Круглый радиус | Ну, ладно. | ≤ 4 | ≤ 4 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
