Внутренний оптоволоконный кабель
>
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | ГЖФПВ |
Кабель для внутренних помещений с прочностью FRP для всех целей (GJFPV 12-144 cores)
Описание
Кабель Multi-Purpose Breakout использует симплексный кабель в качестве подединицы, с фиксированным буферным волокном Φ900μm
В центре ядра, неметаллический элемент прочности из волокна
Укрепленный пластик (ФРП) присутствует.
с PVC или LSZH (Low Smoke, Zero Halogen, Flame-retardant) курткой для дополнительной защиты и безопасности.
Применение
Этот кабель универсален для использования в помещениях и служит основной распределительной трубой в здании, обеспечивая
эффективная связь для различных целей.
Характеристики
1 Структура неметаллической прочности кабеля обеспечивает более высокую прочность на растяжение.
2 Материал верхней одежды имеет многочисленные преимущества, в том числе антикоррозионные, антиводяные, антиультрафиолетовые
радиации, огнеупорности и экологичности.
3 Его полностью диэлектрическая структура защищает его от электромагнитного воздействия, обеспечивая надежную работу.
4 Кабель спроектирован с научной точностью и тщательно обработан, что отражает приверженность
на качество и долговечность.

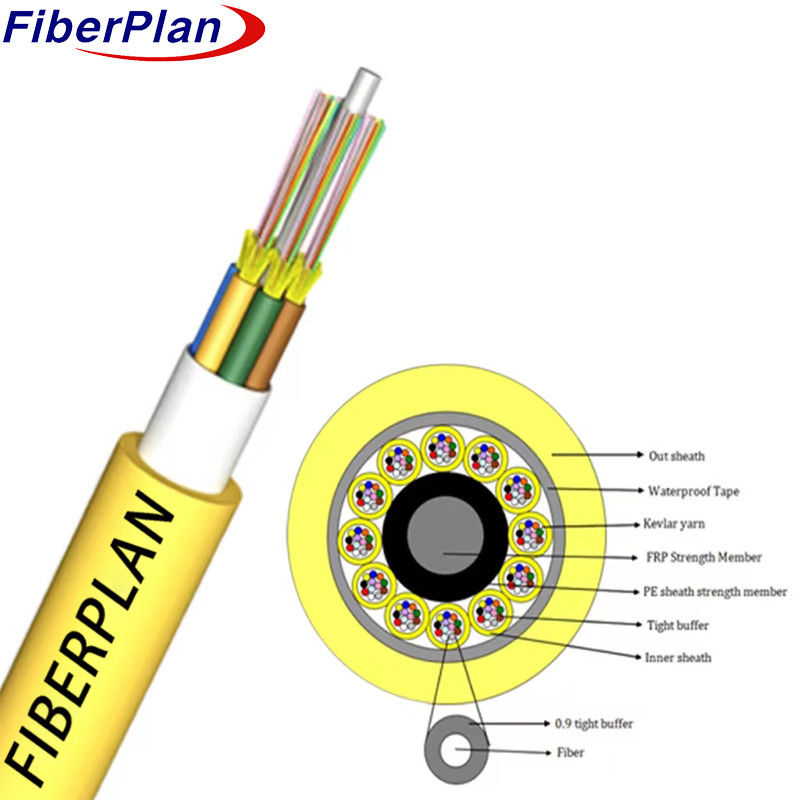

Подробности по конструкции кабеля
| Количество волокон | 12-144 ядра | |||||||
| Защита от влаги | Система блокировки воды | |||||||
| Тип волокна | OS1 OS2,G657A,G657B,OM1,OM2,OM3,OM4 | |||||||
| Центральная сила | Материал | ФПР + ПЭ | ||||||
| Диаметр ФРП | 20,0 мм | |||||||
| Диаметр ФРП с ПЭ | 16 мм | |||||||
| Вырежьте кабель | Материал внутренней оболочки | PVC/LSZH/OFNP | ||||||
| Толщина внутренней оболочки | 0.7 мм | |||||||
| Внутренний диаметр кабеля | 5.5 мм ~ 5.8 мм | |||||||
| Сильный член | Из пряжи из кевлара | |||||||
| Цвет внутренней оболочки | жёлтый | |||||||
| Ф0,9 плотно-буферный на внутренний кабель |
12 | |||||||
| Внешняя оболочка | материалы | PVC/LSZH/PE/OFNP | ||||||
| Толщина | 10,8±0,2 мм | |||||||
Стандартный цвет волокна
| Стандартный тесный буфер Цветовая идентификация | ||||||||
| Нет, нет, нет. | 1 | 2 | 3 | 4 | 5 | 6 | ||
| Цвет | Синий | Оранжевый | Зеленый | Коричневый | серый | Белый | ||
| Нет, нет, нет. | 7 | 8 | 9 | 10 | 11 | 12 | ||
| Цвет | Красный | Черный | Желтый | Виолетка | Розовый | Аква | ||
Механические характеристики кабеля
| Положения | Диаметр кабеля | Вес | |||||
| 144 ядра | 28±2 мм | 597±10 кг/км | |||||
| Инсталляционный диапазон температуры ((°C) | -15 ~ +60 | ||||||
| Температура эксплуатации и транспортировки ((°C) | -40 ~ +70 | ||||||
| Минимальный радиус изгиба ((мм) | Долгосрочные | 10D | |||||
| Сгибание Радиус ((мм) |
Краткосрочный | 20D | |||||
| Минимально допустимое Прочность на тягу ((N) |
Долгосрочные | 500 | |||||
| Минимально допустимое Прочность на тягу ((N) |
Краткосрочный | 1500 | |||||
| Нагрузка на раздавление (N/100mm) | Долгосрочные | 600 | |||||
| Нагрузка на раздавление (N/100mm) | краткосрочный | 1500 | |||||
Характеристика волокна
| Стиль волокна | Единица | СМ G652 |
СМ G652D |
ММ 50/125 |
ММ 62.5/125 |
ММ OM3-300 |
|
| состояние | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| уменьшение | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/10 | - Я не знаю. | - Я не знаю. | |||
| Депрессия | 1550 нм | PS/(nm*km) | - Я не знаю. | ≤ 18 | - Я не знаю. | - Я не знаю. | Депрессия |
| 1625 нм | PS/(nm*km) | - Я не знаю. | ≤ 22 | - Я не знаю. | - Я не знаю. | ||
| Пропускная частота | 850 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥400 | ¥160 | Пропускная частота |
| 1300 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥800 | ¥500 | ||
| Нулевая длина волны дисперсии | nm | 1300-1324 гг. | ¥1302, ≤1322 |
- Я не знаю. | - Я не знаю. | ¥ 1295 ≤1320 |
|
| Напряжение с нулевым сокращением | nm | ≤ 0.092 | ≤ 0.091 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| PMD Максимальное количество индивидуальных волокон | ≤ 0.2 | ≤ 0.2 | - Я не знаю. | - Я не знаю. | ≤ 0.11 | ||
| Значение ссылки PMD | ПС ((nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| длина волны резки волокна λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Кабельное соединение длина волны λcc |
nm | ≤ 1260 | ≤ 1260 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| МФД | 1310 нм | Ну, ладно. | 9.2±0.4 | 9.2±0.4 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 1550 нм | Ну, ладно. | 10.4±0.8 | 10.4±0.8 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Численные Апертура ((NA) |
- Я не знаю. | - Я не знаю. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Шаг (средний) двунаправленный измерения) |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Необычности по волоконному покрытию длина и точка |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Непрерывность | |||||||
| Разница обратного рассеяния коэффициент |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Однородность ослабления | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Диметр ядра | Ну, ладно. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Диаметр облицовки | Ну, ладно. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Диаметр покрытия | Ну, ладно. | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| Покрытие/каффинг концентрическая ошибка |
Ну, ладно. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Нециркулярность покрытия | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Ошибка концентричности ядра/обшивки | Ну, ладно. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Круглый радиус | Ну, ладно. | ≤ 4 | ≤ 4 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
