Внутренний оптоволоконный кабель
>
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GJFJV |

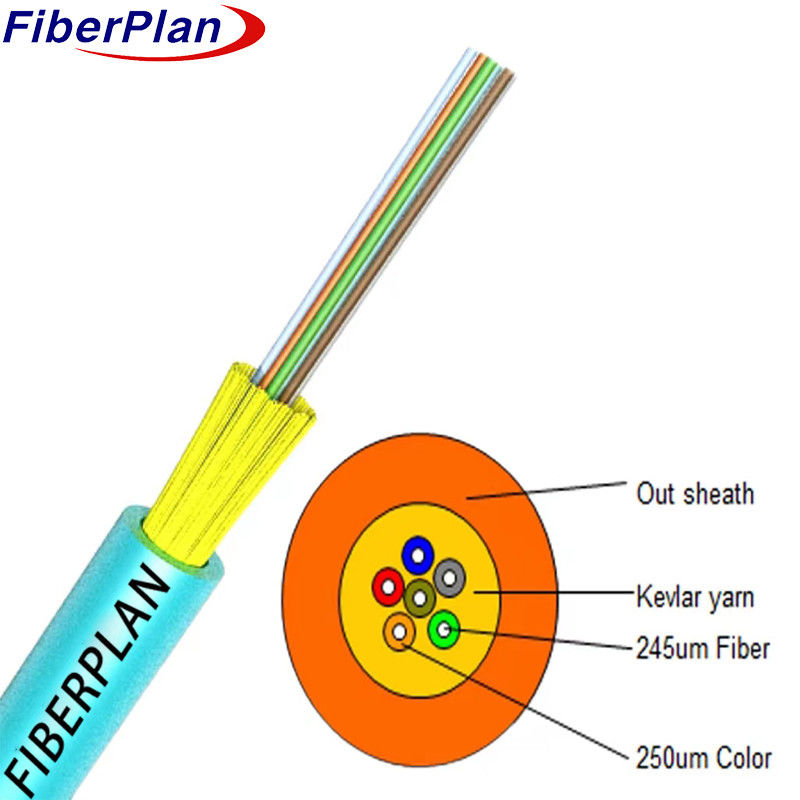

Мини-голый кевлар для укрепления волоконного кабеля
Описание
В центре ядра, не-
Металлическая прочность элемента из волокна усиленного пластика (ФРП) обеспечивает структурную поддержку.
Чтобы повысить защиту и безопасность, кабель завершается прокладкой.
Изготовлен из ПВХ или LSZH (Low Smoke, Zero Halogen, Flame-retardant) материала.
долговечность, гибкость и соответствие стандартам безопасности для применения в помещениях.
Применение
1 Внутренние кабели, разрывные приложения: специально разработанный для кабелей в помещениях, этот кабель хорошо подходит для
Сценарии выхода из строя, обеспечивающие надежную связь внутри зданий.
2 Пингтейл для коммуникационного оборудования: беспрепятственно функционирует как пигтейл для коммуникационного оборудования,
обеспечение эффективных и надежных соединений.
3 Совместимость с коммуникационным оборудованием: адаптировано для удовлетворения требований коммуникационного оборудования.
обеспечение пригодности и эффективности обслуживания.
4 универсальный мини-кабель для помещений: универсальный и компактный, который служит универсальным мини-кабелем для помещений
для различных потребностей в общении.
5 MPO, MTP соединитель совместимость: предназначен для бесперебойной работы с MPO и MTP соединителей, предлагая
гибкость и совместимость с различными типами разъемов.
Характеристики
1 Идеально подходит для распространения в помещениях, подходит для создания пластырей и лебедей.
2 Имеет многокабельную конструкцию с независимыми силовыми элементами.
3 Использует неметаллический центральный элемент для прочности.
4 Улучшенная прочность с помощью высокопрочной кевларной пряжи.
Механические характеристики кабеля
| Положения | Диаметр кабеля | Вес | |||||
| 24 ядра | 10 | 540,00 кг/км | |||||
| 48 ядер | 10 | 780,00 кг/км | |||||
| 72 ядра | 11.5 | 900,00 кг/км | |||||
| 96 ядер | 12.5 | 1150,00 кг/км | |||||
| 144 ядра | 14.5 | 1350,00 кг/км | |||||
| Температура хранения ((°C) | -20 ~ +60 | ||||||
| Минимальный радиус изгиба ((мм) | Долгосрочные | 10D | |||||
| Минимальный радиус изгиба ((мм) | Краткосрочный | 20D | |||||
| Минимальная допустимая прочность на тягу ((N) | Долгосрочные | 1000 | |||||
| Минимальная допустимая прочность на тягу ((N) | Краткосрочный | 2000 | |||||
| Нагрузка на раздавление (N/100mm) | Долгосрочные | 1000 | |||||
| Нагрузка на раздавление (N/100mm) | краткосрочный | 2000 | |||||
Характеристика волокна
| Стиль волокна | Единица | СМ G652 |
СМ G652D |
ММ 50/125 |
ММ 62.5/125 |
ММ OM3-300 |
|
| состояние | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| уменьшение | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/10 | - Я не знаю. | - Я не знаю. | |||
| Депрессия | 1550 нм | PS/(nm*km) | - Я не знаю. | ≤ 18 | - Я не знаю. | - Я не знаю. | Депрессия |
| 1625 нм | PS/(nm*km) | - Я не знаю. | ≤ 22 | - Я не знаю. | - Я не знаю. | ||
| Пропускная частота | 850 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥400 | ¥160 | Пропускная частота |
| 1300 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥800 | ¥500 | ||
| Нулевая длина волны дисперсии | nm | 1300-1324 гг. | ¥1302, ≤1322 |
- Я не знаю. | - Я не знаю. | ¥ 1295 ≤1320 |
|
| Напряжение с нулевым сокращением | nm | ≤ 0.092 | ≤ 0.091 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| PMD Максимальное количество индивидуальных волокон | ≤ 0.2 | ≤ 0.2 | - Я не знаю. | - Я не знаю. | ≤ 0.11 | ||
| Значение ссылки PMD | ПС ((nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| длина волны резки волокна λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Кабельное соединение длина волны λcc |
nm | ≤ 1260 | ≤ 1260 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| МФД | 1310 нм | Ну, ладно. | 9.2±0.4 | 9.2±0.4 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 1550 нм | Ну, ладно. | 10.4±0.8 | 10.4±0.8 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Численные Апертура ((NA) |
- Я не знаю. | - Я не знаю. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Шаг (средний) двунаправленный измерения) |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Необычности по волоконному покрытию длина и точка |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
