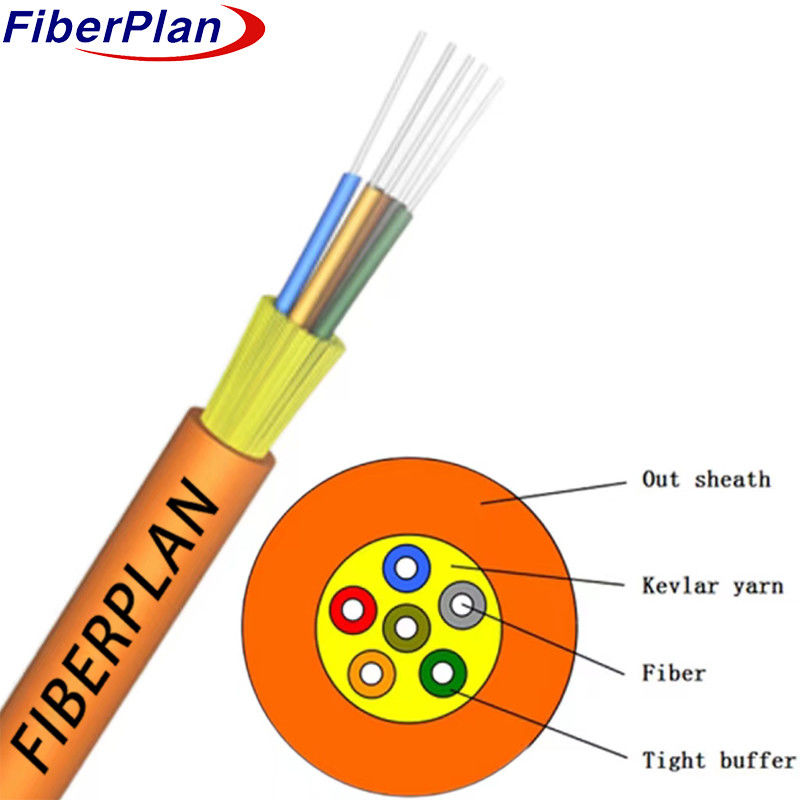

Распределительный оптический кабель с узким буфером (GJFJV)
Описание
Дистрибуционный узкобуферный оптический кабель разработан с 2 до 24 ядрами, используя либо 900 мкм, либо 600 мкм
пламя...Оптическое сообщение с помощью регрессивного узкого буферного волокна.
с слоемАрамидная пряжа, служащая элементом прочности, а кабель завершен слоем из ПВХ
или материала LSZH какверхнее пальто для дополнительной защиты.
Применение
Применение: Этот кабель обычно используется для создания хвостов и
пластыри,обеспечение надежной связи в различных системах оптической связи.
2 Линии взаимосвязи для оборудования и оптических соединений: Он служит линиями взаимосвязи для оборудования
и играетрешающую роль в оптических соединениях в помещениях оптической связи и оптического распределения
рамы.
3 Внутреннее кабельное оборудование, специально для распределения: в основном предназначено для кабельного оборудования в помещениях, оно особенно хорошо подходит
для использованиякак распределительный кабель, обеспечивающий эффективную и организованную связь внутри зданий.
Характеристики
1 Устойчивый дизайн: отличается хорошими механическими и экологическими характеристиками для надежной работы.
2 Огнеупорный: отвечает соответствующим стандартам огнеупорности, обеспечивая безопасность.
3 Механическое соответствие куртки: Механические характеристики куртки соответствуют отраслевым стандартам для повышения качества
долговечность.
4 Удобный в использовании: мягкий, гибкий, легко укладываемый и скрепляемый, предназначен для удобной установки.
5 Высокая пропускная способность передачи: поддерживает значительную передачу данных, отвечая современным требованиям связи
Приспособляемость удовлетворяет различным требованиям рынка и клиентов.
Механические характеристики кабеля
| Положения | Диаметр кабеля | Вес | |||||
| 2 ядра | 40,0 мм | 220,00 кг/км | |||||
| 4 ядра | 40,0 мм | 220,00 кг/км | |||||
| 6 ядер | 40,0 мм | 230,00 кг/км | |||||
| 8 ядер | 50,0 мм | 270,00 кг/км | |||||
| 10 ядер | 5.5 мм | 300,00 кг/км | |||||
| 12 ядер | 60,0 мм | 350,00 кг/км | |||||
| Температура хранения ((°C) | -20 ~ +60 | ||||||
| Минимальный радиус изгиба ((мм) | Долгосрочные | 10D | |||||
| Сгибание Радиус ((мм) |
Краткосрочный | 20D | |||||
| Минимально допустимое Прочность на тягу ((N) |
Долгосрочные | 200 | |||||
| Минимально допустимое Прочность на тягу ((N) |
Краткосрочный | 600 | |||||
| Нагрузка на раздавление (N/100mm) | Долгосрочные | 200 | |||||
| Нагрузка на раздавление (N/100mm) | краткосрочный | 1000 | |||||
Характеристика волокна
| Стиль волокна | Единица | СМ G652 |
СМ G652D |
ММ 50/125 |
ММ 62.5/125 |
ММ OM3-300 |
|
| состояние | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| уменьшение | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/10 | - Я не знаю. | - Я не знаю. | |||
| Депрессия | 1550 нм | PS/(nm*km) | - Я не знаю. | ≤ 18 | - Я не знаю. | - Я не знаю. | Депрессия |
| 1625 нм | PS/(nm*km) | - Я не знаю. | ≤ 22 | - Я не знаю. | - Я не знаю. | ||
| Пропускная частота | 850 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥400 | ¥160 | Пропускная частота |
| 1300 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥800 | ¥500 | ||
| Нулевая длина волны дисперсии | nm | 1300-1324 гг. | ¥1302, ≤1322 |
- Я не знаю. | - Я не знаю. | ¥ 1295 ≤1320 |
|
| Напряжение с нулевым сокращением | nm | ≤ 0.092 | ≤ 0.091 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| PMD Максимальное количество индивидуальных волокон | ≤ 0.2 | ≤ 0.2 | - Я не знаю. | - Я не знаю. | ≤ 0.11 | ||
| Значение ссылки PMD | ПС ((nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| длина волны резки волокна λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Кабельное соединение длина волны λcc |
nm | ≤ 1260 | ≤ 1260 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| МФД | 1310 нм | Ну, ладно. | 9.2+/-0.4 | 9.2+/-0.4 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 1550 нм | Ну, ладно. | 10.4+/-0.8 | 10.4+/-0.8 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Численные Апертура ((NA) |
- Я не знаю. | - Я не знаю. | 0.200+/ -Нет.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Шаг (средний) двунаправленный измерения) |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Необычности по волоконному покрытию длина и точка |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Непрерывность | |||||||
| Разница обратного рассеяния коэффициент |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Однородность ослабления | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Диметр ядра | Ну, ладно. | Пятьдесят плюс один.0 | 62.5+/-2.5 | Пятьдесят плюс один.0 | |||
| Диаметр облицовки | Ну, ладно. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Диаметр покрытия | Ну, ладно. | 242+/-4 | 242+/-4 | 242+/-4 | 242+/-4 | 242+/-4 | |
| Покрытие/каффинг концентрическая ошибка |
Ну, ладно. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Нециркулярность покрытия | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Ошибка концентричности ядра/обшивки | Ну, ладно. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Круглый радиус | Ну, ладно. | ≤ 4 | ≤ 4 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
