| Место происхождения | Китай |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001, TUV |
| Номер модели | GJYXCH |
Сверхэкономичный высококачественный волокно G652.D одноядерный FTTH кабель
С мессенджером
Описание
Кабель FTTH (Fiber to the Home) предназначен для прямого подключения к домам, предлагая
Неограниченная пропускная способность, длины волн и передовые технологии передачи.
содержит модуль оптического волокна, окруженный элементами параллельной прочности для повышения долговечности,
Часто усиливаются стальной проволокой для дополнительной защиты от внешних сил.
В обрамлении прочной черной оболочки из HDPE (полиэтилена высокой плотности) вся установка
Он действует как щит от элементов окружающей среды, влаги и физического повреждения.
конструкция обеспечивает надежное и высокопроизводительное соединение, специально разработанное для
жилые приложения.
Применение
Кабель FTTH (Fiber to the Home) предназначен для различных сценариев развертывания:
1.Внешнее и вертикальное применение:Проектировано для надежного наружного и вертикального использования, обеспечивающего
Он идеально подходит для установок, требующих
устойчивость к суровым погодным условиям или трудностям вертикального маршрутизации.
2Совместимость с коммуникационным оборудованием:
Обеспечение эффективного подключения и бесперебойного
Его совместимость повышает надежность сети и
производительности.
3- универсальность для дальних и локальных сетевых коммуникаций: поддерживает ли
для связи на большие расстояния или в локальных сетях, этот кабель превосходит
Ее гибкость и адаптивность обеспечивают, что она отвечает разнообразным потребностям коммуникации.
необходимости, что делает его практичным выбором для различных применений.
Характеристики
Описанный кабель FTTH универсален и хорошо подходит для различных сценариев развертывания:
1.Внешнее и вертикальное применение: разработан для надежного использования на открытом воздухе и вертикального распределения,
обеспечивая долговечность и адаптивность в различных условиях.
которые требуют устойчивости к суровым погодным условиям или проблемам вертикального маршрутизации.
2Совместимость с коммуникационным оборудованием: конструкция кабеля позволяет
Эта совместимость позволяет обеспечить интеграцию с широким спектром коммуникационных устройств и систем.
обеспечивает эффективную связь и бесперебойную работу в сетях связи,
тем самым повышая общую надежность сети.
3- универсальность для дальних и локальных сетевых коммуникаций: способна поддерживать
для связи на большие расстояния или в локальных сетях, этот кабель является гибким
Его универсальность и удобный дизайн делают его
практичный выбор для различных потребностей в коммуникации.

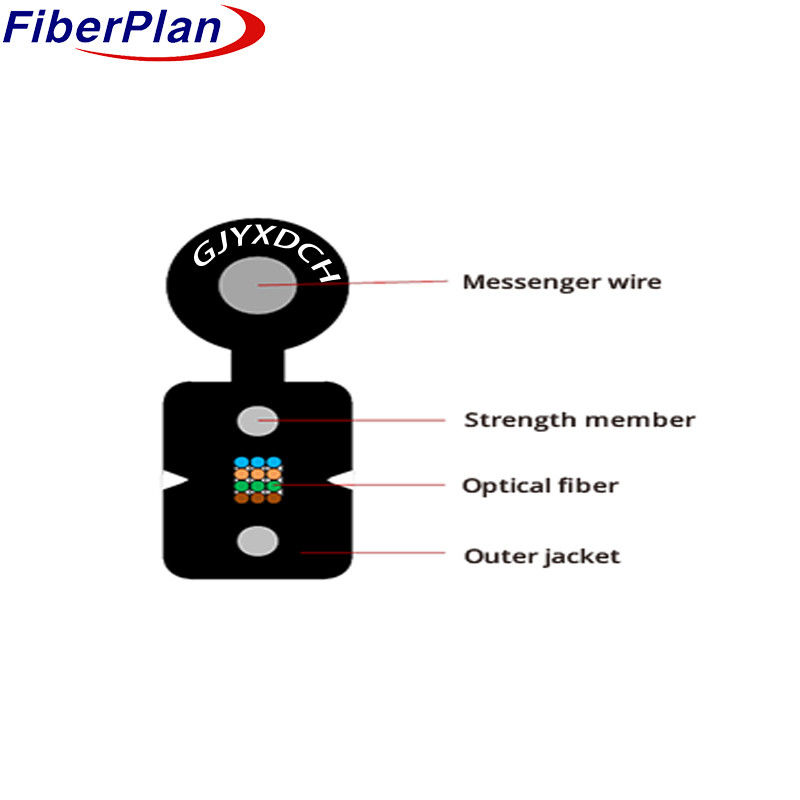

Подробности по конструкции кабеля
| Количество волокон | 1 ~ 4 ядра | |||||||
| член силы | Материал | Оцинкованная стальная проволока/ФРП/КФРП | ||||||
| диаметр | 2*(0,4~0,8 мм | |||||||
| Самоподдержка Messenger проволока | Материал | Стержни из стальной стали | ||||||
| диаметр | 10,0 мм | |||||||
| Внешняя оболочка | материалы | LSZH | ||||||
| диаметр | 10,8±0,2 мм | |||||||
| Размер кабеля (высота * ширина) | 2.0(±0.1) мм × 5.0(±0.2) мм | |||||||
| Толщина оболочки кабеля | Максимум 0,8 мм/мин. 0,4 мм. | |||||||
| Толщина оболочки посланника | 00,5-0,7 мм | |||||||
| Масса кабеля | 1 ~ 4 ядра | 18.2 кг | ||||||
Механические характеристики кабеля
| Положения | Описание | ||||||
| Инсталляционный диапазон температуры ((°C) | -20+60 | ||||||
| Температура эксплуатации и транспортировки ((°C) | -40+70 | ||||||
| Минимальный радиус изгиба ((мм) | Долгосрочные | 15D | |||||
| Сгибание Радиус ((мм) |
Краткосрочный | 30D | |||||
| Минимально допустимое Прочность на тягу ((N) |
Долгосрочные | 300 | |||||
| Минимально допустимое Прочность на тягу ((N) |
Краткосрочный | 600 | |||||
| Нагрузка на раздавление (N/100mm) | Долгосрочные | 1000 | |||||
| Нагрузка на раздавление (N/100mm) | краткосрочный | 2200 | |||||
Характеристика волокна
| Стиль волокна | Единица | СМ G652 |
СМ G652D |
ММ 50/125 |
ММ 62.5/125 |
ММ OM3-300 |
|
| состояние | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| уменьшение | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/10 | - Я не знаю. | - Я не знаю. | |||
| Депрессия | 1550 нм | PS/(nm*km) | - Я не знаю. | ≤ 18 | - Я не знаю. | - Я не знаю. | Депрессия |
| 1625 нм | PS/(nm*km) | - Я не знаю. | ≤ 22 | - Я не знаю. | - Я не знаю. | ||
| Пропускная частота | 850 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥400 | ¥160 | Пропускная частота |
| 1300 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥800 | ¥500 | ||
| Нулевая длина волны дисперсии | nm | 1300-1324 гг. | ¥1302, ≤1322 |
- Я не знаю. | - Я не знаю. | ¥ 1295 ≤1320 |
|
| Напряжение с нулевым сокращением | nm | ≤ 0.092 | ≤ 0.091 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| PMD Максимальное количество индивидуальных волокон | ≤ 0.2 | ≤ 0.2 | - Я не знаю. | - Я не знаю. | ≤ 0.11 | ||
| Значение ссылки PMD | ПС ((nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| длина волны резки волокна λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Кабельное соединение длина волны λcc |
nm | ≤ 1260 | ≤ 1260 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| МФД | 1310 нм | Ну, да. | 9.2+/-0.4 | 9.2+/-0.4 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 1550 нм | Ну, да. | 10.4+/-0.8 | 10.4+/-0.8 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Численные Апертура ((NA) |
- Я не знаю. | - Я не знаю. | 0.200+/ -Нет.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Шаг (средний) двунаправленный измерения) |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Необычности по волоконному покрытию длина и точка |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Непрерывность | |||||||
| Разница обратного рассеяния коэффициент |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Однородность ослабления | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Диметр ядра | Ну, да. | Пятьдесят плюс один.0 | 62.5+/-2.5 | Пятьдесят плюс один.0 | |||
| Диаметр облицовки | Ну, да. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Диаметр покрытия | Ну, да. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Покрытие/каффинг концентрическая ошибка |
Ну, да. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Нециркулярность покрытия | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Ошибка концентричности ядра/обшивки | Ну, да. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Круглый радиус | Ну, да. | ≤ 4 | ≤ 4 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
