| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | FTTH |
Волокно для домашнего воздушного наружного кабеля ((Самоподдержка FTTH)
Описание
FTTH-кабель позволяет напрямую подключаться к домам без ограничений по пропускной способности, длине волны или трансмиссии
Оптическое волокно расположено в центре кабеля.
Кабель затем устанавливается на обе стороны, дополненный стальной проволокой для дополнительной прочности.
завершенный черным HDPE-покрытием, обеспечивающим долговечность и защиту для бесшовного подключения в доме
установки.
Применение
Кабель предназначен для наружного уровня и вертикального распределения, что делает его подходящим для подключения к
Он поддерживает сетевую связь на большие расстояния и локальную сеть, обеспечивая универсальность.
и надежность для различных применений.
Характеристика

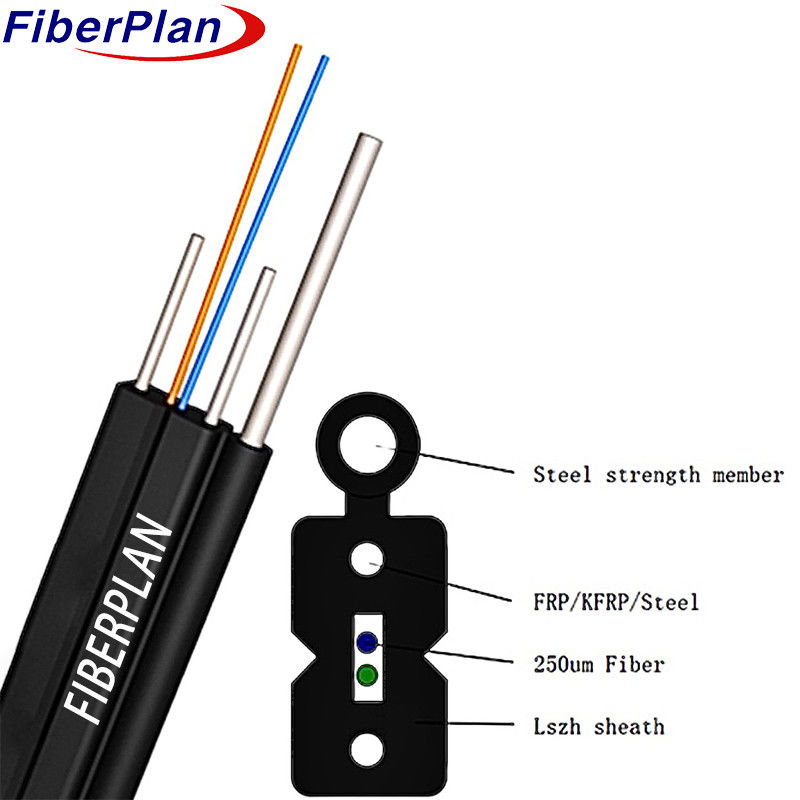

Подробности по конструкции кабеля
| Количество волокон | 1 ~ 24 ядра | |||||||
| член силы | Материал | Оцинкованная стальная проволока/ФРП/КФРП | ||||||
| диаметр | 2*(0,5~0,8 мм | |||||||
| Самоподдержка Messenger проволока | Материал | Стержни из стальной стали | ||||||
| диаметр | 10,0 мм | |||||||
| Внешняя оболочка | материалы | LSZH | ||||||
| диаметр | 10,8±0,2 мм | |||||||
| Размер кабеля (высота * ширина) | 2.0 ((±0,1) мм × 5.2 ((±0,2) мм | |||||||
| Толщина оболочки кабеля | Максимум 0,8 мм/мин. 0,4 мм. | |||||||
| Толщина оболочки посланника | 00,5-0,7 мм | |||||||
| Масса кабеля | 1 ~ 2 ядра | 18.2 кг | ||||||
| 4 ~ 6 ядра | 18.5 кг | |||||||
| 8 ~ 24 ядра | 540,0 кг | |||||||
Механические характеристики кабеля
| Положения | Описание | ||||||
| Инсталляционный диапазон температуры ((°C) | -20+60 | ||||||
| Температура эксплуатации и транспортировки ((°C) | -40+70 | ||||||
| Минимальный радиус изгиба ((мм) | Долгосрочные | 15D | |||||
| Сгибание Радиус ((мм) |
Краткосрочный | 30D | |||||
| Минимально допустимое Прочность на тягу ((N) |
Долгосрочные | 300 | |||||
| Минимально допустимое Прочность на тягу ((N) |
Краткосрочный | 600 | |||||
| Нагрузка на раздавление (N/100mm) | Долгосрочные | 1000 | |||||
| Нагрузка на раздавление (N/100mm) | краткосрочный | 2200 | |||||
Характеристика волокна
| Стиль волокна | Единица | СМ G652 |
СМ G652D |
ММ 50/125 |
ММ 62.5/125 |
ММ OM3-300 |
|
| состояние | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| уменьшение | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/10 | - Я не знаю. | - Я не знаю. | |||
| Депрессия | 1550 нм | PS/(nm*km) | - Я не знаю. | ≤ 18 | - Я не знаю. | - Я не знаю. | Депрессия |
| 1625 нм | PS/(nm*km) | - Я не знаю. | ≤ 22 | - Я не знаю. | - Я не знаю. | ||
| Пропускная частота | 850 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥400 | ¥160 | Пропускная частота |
| 1300 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥800 | ¥500 | ||
| Нулевая длина волны дисперсии | nm | 1300-1324 гг. | ¥1302, ≤1322 |
- Я не знаю. | - Я не знаю. | ¥ 1295 ≤1320 |
|
| Напряжение с нулевым сокращением | nm | ≤ 0.092 | ≤ 0.091 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| PMD Максимальное количество индивидуальных волокон | ≤ 0.2 | ≤ 0.2 | - Я не знаю. | - Я не знаю. | ≤ 0.11 | ||
| Значение ссылки PMD | Пс.2* км) | ≤ 0.12 | ≤ 0.08 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| длина волны резки волокна λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Кабельное соединение длина волны λcc |
nm | ≤ 1260 | ≤ 1260 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| МФД | 1310 нм | Ну, ладно. | 9.2+/-0.4 | 9.2+/-0.4 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 1550 нм | Ну, ладно. | 10.4+/-0.8 | 10.4+/-0.8 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Численные Апертура ((NA) |
- Я не знаю. | - Я не знаю. | 0.200+/ -Нет.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Шаг (средний) двунаправленный измерения) |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Необычности по волоконному покрытию длина и точка |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Непрерывность | |||||||
| Разница обратного рассеяния коэффициент |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Однородность ослабления | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Диметр ядра | Ну, ладно. | Пятьдесят плюс один.0 | 62.5+/-2.5 | Пятьдесят плюс один.0 | |||
| Диаметр облицовки | Ну, ладно. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Диаметр покрытия | Ну, ладно. | 242+/-6 | 242+/-6 | 242+/-6 | 242+/-6 | 242+/-6 | |
| Покрытие/каффинг концентрическая ошибка |
Ну, ладно. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Нециркулярность покрытия | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Ошибка концентричности ядра/обшивки | Ну, ладно. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Круглый радиус | Ну, ладно. | ≤ 4 | ≤ 4 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
