| Место происхождения | Китай |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001, TUV |
| Номер модели | GJYXCH |
Сверхэкономичный высококачественный волокно G652.D одноядерный FTTH кабель
С мессенджером
Описание
Кабель FTTH (Fiber to the Home) предназначен для прямых подключений к домам, предлагая неограниченное
Он оснащен оптоволоконным блоком на высокой скорости.
В основном, для повышения прочности, его ядро окружают параллельные элементы прочности.
Укрепленная стальной проволокой для дополнительной защиты от внешних сил.
чёрный HDPE (полиэтилен высокой плотности), вся сборка действует как щит против
Это обеспечивает надежную и безопасную эксплуатацию.
высокопроизводительная связь, специально предназначенная для жилых применений.
Применение
Описанный кабель FTTH является очень универсальным и хорошо подходит для различных сценариев развертывания:
1Внешнее и вертикальное использование: разработан для надежного наружного и вертикального использования, обеспечивает
Это делает его идеальным для установок, требующих
устойчивость к суровым погодным условиям или трудностям вертикального маршрутизации.
2Совместимость с коммуникационным оборудованием: предназначена для бесшовной интеграции с широким спектром
Этот кабель обеспечивает эффективное подключение и
Его совместимость повышает надежность сети
и производительности.
3- универсальность для дистанционной и локальной сетевой связи: поддерживает ли
Для связи на большие расстояния или в пределах локальных сетей этот кабель превосходит
Его универсальность обеспечивает эффективное удовлетворение различных потребностей в коммуникациях.
что делает его практичным выбором для различных применений.
Характеристики
Описанный FTTH-кабель универсален и хорошо подходит для различных сценариев развертывания:
1Наружное и вертикальное развертывание: предназначено для надежного использования на открытом воздухе и вертикального распределения.
обеспечивая долговечность и адаптивность в различных условиях.
которые требуют устойчивости к суровым погодным условиям или проблемам вертикального маршрутизации.
2Совместимость с коммуникационным оборудованием: конструкция кабеля позволяет бесшовную
Интеграция с различными устройствами и системами связи.
эффективная связь и бесперебойное функционирование внутри коммуникационных сетей, повышение общей
надежность сети.
3- универсальность для дальних и локальных сетевых коммуникаций: способна облегчать
для связи на большие расстояния или в локальных сетях, этот кабель является гибким
Его универсальность и простота использования делают его практичным
выбор для различных потребностей в коммуникации.

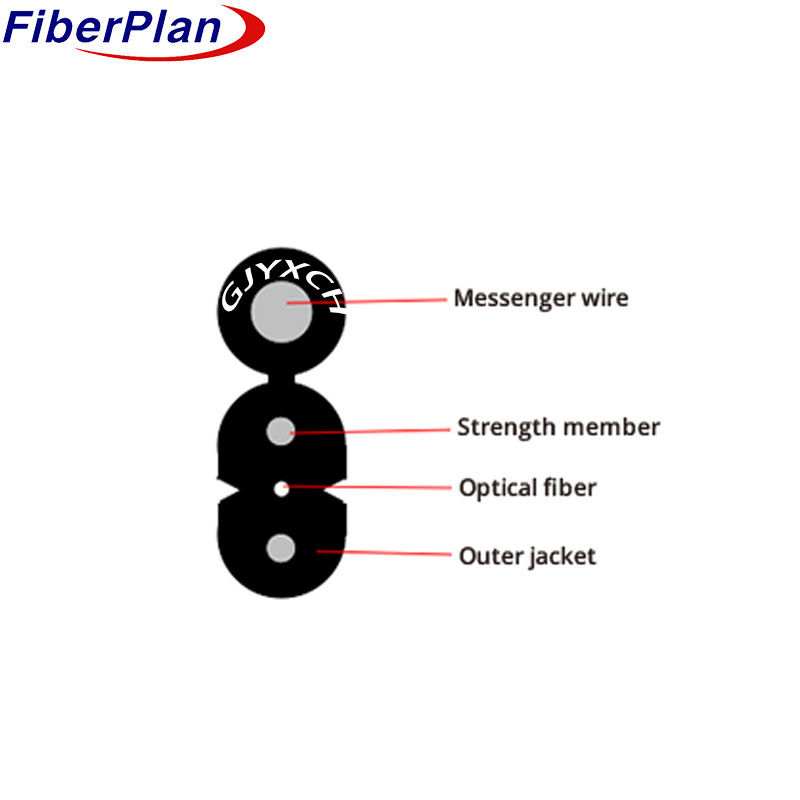

Подробности по конструкции кабеля
| Количество волокон | 1 ~ 4 ядра | |||||||
| член силы | Материал | Оцинкованная стальная проволока/ФРП/КФРП | ||||||
| диаметр | 2*(0,4~0,8 мм | |||||||
| Самоподдержка Messenger проволока | Материал | Стержни из стальной стали | ||||||
| диаметр | 10,0 мм | |||||||
| Внешняя оболочка | материалы | LSZH | ||||||
| диаметр | 10,8±0,2 мм | |||||||
| Размер кабеля (высота * ширина) | 2.0(±0.1) мм × 5.0(±0.2) мм | |||||||
| Толщина оболочки кабеля | Максимум 0,8 мм/мин. 0,4 мм. | |||||||
| Толщина оболочки посланника | 00,5-0,7 мм | |||||||
| Масса кабеля | 1 ~ 4 ядра | 18.2 кг | ||||||
Механические характеристики кабеля
| Положения | Описание | ||||||
| Инсталляционный диапазон температуры ((°C) | -20+60 | ||||||
| Температура эксплуатации и транспортировки ((°C) | -40+70 | ||||||
| Минимальный радиус изгиба ((мм) | Долгосрочные | 15D | |||||
| Сгибание Радиус ((мм) |
Краткосрочный | 30D | |||||
| Минимально допустимое Прочность на тягу ((N) |
Долгосрочные | 300 | |||||
| Минимально допустимое Прочность на тягу ((N) |
Краткосрочный | 600 | |||||
| Нагрузка на раздавление (N/100mm) | Долгосрочные | 1000 | |||||
| Нагрузка на раздавление (N/100mm) | краткосрочный | 2200 | |||||
Характеристика волокна
| Стиль волокна | Единица | СМ G652 |
СМ G652D |
ММ 50/125 |
ММ 62.5/125 |
ММ OM3-300 |
|
| состояние | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| уменьшение | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/10 | - Я не знаю. | - Я не знаю. | |||
| Депрессия | 1550 нм | PS/(nm*km) | - Я не знаю. | ≤ 18 | - Я не знаю. | - Я не знаю. | Депрессия |
| 1625 нм | PS/(nm*km) | - Я не знаю. | ≤ 22 | - Я не знаю. | - Я не знаю. | ||
| Пропускная частота | 850 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥400 | ¥160 | Пропускная частота |
| 1300 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥800 | ¥500 | ||
| Нулевая длина волны дисперсии | nm | 1300-1324 гг. | ¥1302, ≤1322 |
- Я не знаю. | - Я не знаю. | ¥ 1295 ≤1320 |
|
| Напряжение с нулевым сокращением | nm | ≤ 0.092 | ≤ 0.091 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| PMD Максимальное количество индивидуальных волокон | ≤ 0.2 | ≤ 0.2 | - Я не знаю. | - Я не знаю. | ≤ 0.11 | ||
| Значение ссылки PMD | ПС ((nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| длина волны резки волокна λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Кабельное соединение длина волны λcc |
nm | ≤ 1260 | ≤ 1260 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| МФД | 1310 нм | Ну, да. | 9.2+/-0.4 | 9.2+/-0.4 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 1550 нм | Ну, да. | 10.4+/-0.8 | 10.4+/-0.8 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Численные Апертура ((NA) |
- Я не знаю. | - Я не знаю. | 0.200+/ -Нет.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Шаг (средний) двунаправленный измерения) |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Необычности по волоконному покрытию длина и точка |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Непрерывность | |||||||
| Разница обратного рассеяния коэффициент |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Однородность ослабления | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Диметр ядра | Ну, да. | Пятьдесят плюс один.0 | 62.5+/-2.5 | Пятьдесят плюс один.0 | |||
| Диаметр облицовки | Ну, да. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Диаметр покрытия | Ну, да. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Покрытие/каффинг концентрическая ошибка |
Ну, да. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Нециркулярность покрытия | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Ошибка концентричности ядра/обшивки | Ну, да. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Круглый радиус | Ну, да. | ≤ 4 | ≤ 4 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
