Параллельные стальные провода укрепляют композитные волоконно-оптические кабели
Описание
Фотоэлектрический композитный волоконно-оптический кабель, также известный как гибридный волоконно-оптический кабель,
Интеграция включает в себя функции передачи электрических волокон и электроэнергии в одном устройстве.
устраняет необходимость в вторичной проводке, что приводит к экономии затрат на строительство и сеть
развертывание.
Проектирование GDVV сочетает в себе оптическую передачу с мощным медным кабелем, решая проблемы
Это касается широкополосного доступа, электроснабжения оборудования и прозрачной передачи данных.
данные счетчиков электроэнергии.
Это решение позволяет эффективно отслеживать и выставлять счета за потребление электроэнергии, предлагая
всеобъемлющий и рациональный подход к управлению кабельной инфраструктурой.
Применение
1.Ставился для наружного распределения:Проектированный для выдерживания суровых условий на открытом воздухе, этот кабель
обеспечивает долговечность и надежность в сложных условиях.
2. Подходит для систем трансмиссии энергии на борту: Хорошо подходит для эффективного подачи энергии на большие расстояния
передачи, что делает его идеальным выбором для систем питания багажника.
3.Идеально подходит для проектов мониторинга безопасности: специально разработан для приложений мониторинга безопасности,
обеспечение надежной связи и передачи данных в проектах наблюдения.
Характеристики
Композитный кабель для электроэнергии и передачи сигнала: упрощает централизованный мониторинг и
обслуживание, оптимизация управления мощностью оборудования.
Минимизация координации и обслуживания электроснабжения: оптимизация системы электроснабжения
управление, уменьшение сложности и усилий, связанных с координацией и обслуживанием.
Высокая защита от ультрафиолетового излучения с PE-оболочкой: обеспечивает отличную защиту от ультрафиолетовых излучений благодаря PE
обшивка, обеспечивающая долговечность кабеля на открытом воздухе.

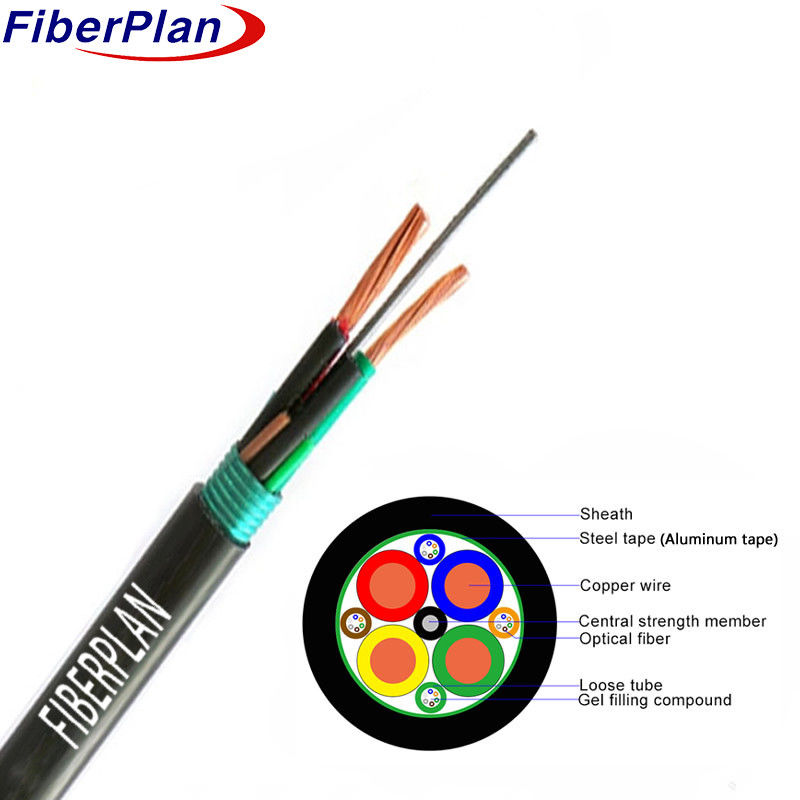

Детали структуры
| SM-волокно | G652D | ||||||
| Тип волокна | G652D | Ошибка концентричности | ≤ 1мм | ||||
| МФД | 80,7 ‰ 9,7 мм | Некруглость облицовки | ≤ 2% | ||||
| Диаметр облицовки | 125±2мм | Цвет волокна | стандартный спектр | ||||
| Пропускная трубка | Материал | ПБТ | Цвет | Стандартный спектр | |||
| Количество | 4 (24F) | Предтрубки из волокна | 6 (24F) | ||||
| 6 (72F) | 12 (72F) | ||||||
| Медная проволока | Количество | 0.6мм2*2 | |||||
| Центральная сила | Материал | ФРП | Диаметр | 20,0 мм | |||
| Система блокировки воды | Материал | Водозащитная лента | |||||
| Внешняя оболочка | Материал | PE | Цвет | Черный | |||
| Диаметр | 9.2±0.2 мм (24F) | Толщина | 10,6±0,1 мм | ||||
| 100,8±0,2 мм (72F) | |||||||
Механические и экологические характеристики
| Прочность на растяжение | Долгосрочная (N) | 600N | |||||
| Кратковременный (N) | 1500N | ||||||
| Нагрузка на раздавление | Долгосрочные | 300N/100 мм | |||||
| Краткосрочный | 1000N/100 мм | ||||||
| Радиус изгиба | Динамическая | 20D | |||||
| Статика | 10D | ||||||
| Операционная температура | -20°C+70°C | ||||||
Производительность волокон
| Ослабление волокон | 1310мм | ≤ 0,36 дБ/км | |||||
| 1550мм | ≤ 0,24 дБ/км | ||||||
