Композитные волоконные кабели
>
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GDTS |

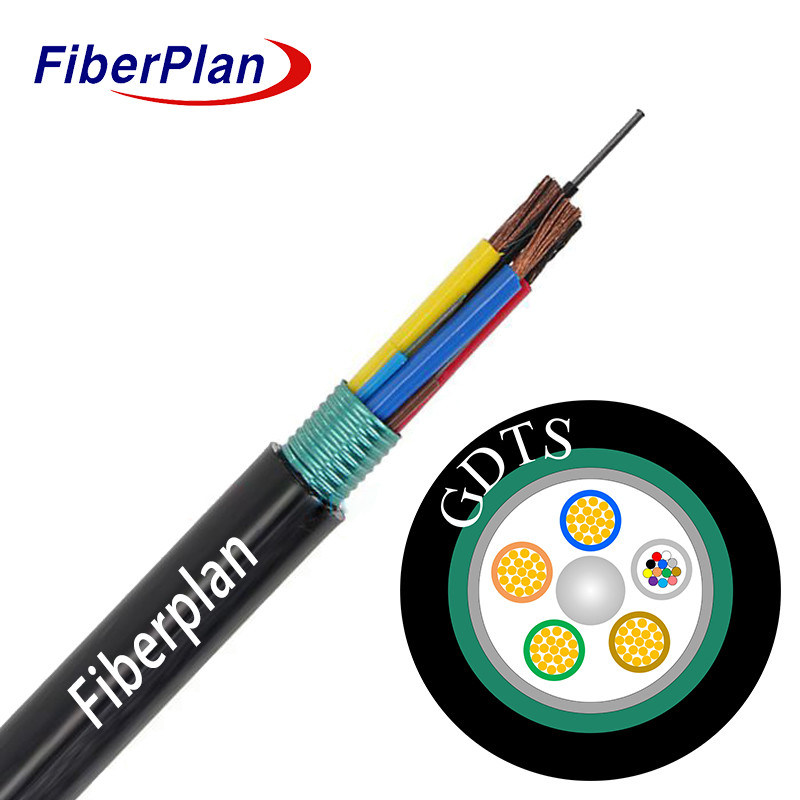

Стальные бронированные фотоэлектрические композитные оптические кабели из волокон
Описание
Фотоэлектрический композитный волоконно-оптический кабель или гибридный волоконно-оптический кабель объединяет волокно и энергию
Эта интеграция устраняет необходимость в вторичной проводке, уменьшая строительство
Кабель GDVV объединяет оптическую передачу и медную энергию.
кабели, имеющие доступ к широкополосной связи, электроснабжение оборудования и прозрачную передачу электроэнергии
Эта конструкция эффективно отчитывается и взимает плату за использование электроэнергии, решая многочисленные проблемы соединения.
Инженерные технологии в упрощенном порядке.
Применение
1 Разработан для распределения на открытом воздухе, обеспечивая надежность и надежность в различных условиях окружающей среды.
2 Хорошо подходит для систем трансмиссии электроэнергии, оптимизируя доставку энергии на большие расстояния.
3 Специально разработанный для проектов мониторинга безопасности, обеспечивающий надежное подключение и передачу данных
для применения при наблюдении.
Характеристики
1 Композитный кабель для электроэнергии и передачи сигнала упрощает централизованный мониторинг и техническое обслуживание;
особенно для мощности оборудования, повышая операционную эффективность.
2 Цель: свести к минимуму сложности и усилия по координации и поддержанию систем электроснабжения, улучшению качества электроснабжения и обеспечению безопасности электропередач.
общая эффективность.
3 Высокая ультрафиолетовая защита, обеспечиваемая PE-покрытием, обеспечивает долговечность кабеля в наружной среде,
защита от вредного воздействия УФ-лучей.
Детали структуры
| SM-волокно | G652D | ||||||
| Тип волокна | G652D | Ошибка концентричности | ≤ 1мм | ||||
| МФД | 80,7 ‰ 9,7 мм | Некруглость облицовки | ≤ 2% | ||||
| Диаметр облицовки | 125±2мм | Цвет волокна | стандартный спектр | ||||
| Пропускная трубка | Материал | ПБТ | Цвет | Стандартный спектр | |||
| Количество | 4 (24F) | Предтрубки из волокна | 6 (24F) | ||||
| 6 (72F) | 12 (72F) | ||||||
| Медная проволока | Количество | 0.6мм2*2 | |||||
| Центральная сила | Материал | ФРП | Диаметр | 20,0 мм | |||
| Система блокировки воды | Материал | Водозащитная лента | |||||
| Внешняя оболочка | Материал | PE | Цвет | Черный | |||
| Диаметр | 9.2±0.2 мм (24F) | Толщина | 10,6±0,1 мм | ||||
| 100,8±0,2 мм (72F) | |||||||
Механические и экологические характеристики
| Прочность на растяжение | Долгосрочная (N) | 600N | |||||
| Кратковременный (N) | 1500N | ||||||
| Нагрузка на раздавление | Долгосрочные | 300N/100 мм | |||||
| Краткосрочный | 1000N/100 мм | ||||||
| Радиус изгиба | Динамическая | 20D | |||||
| Статика | 10D | ||||||
| Операционная температура | -20°C+70°C | ||||||
Производительность волокон
| Ослабление волокон | 1310мм | ≤ 0,36 дБ/км | |||||
| 1550мм | ≤ 0,24 дБ/км | ||||||
