Композитные волоконные кабели
>
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GDTS |

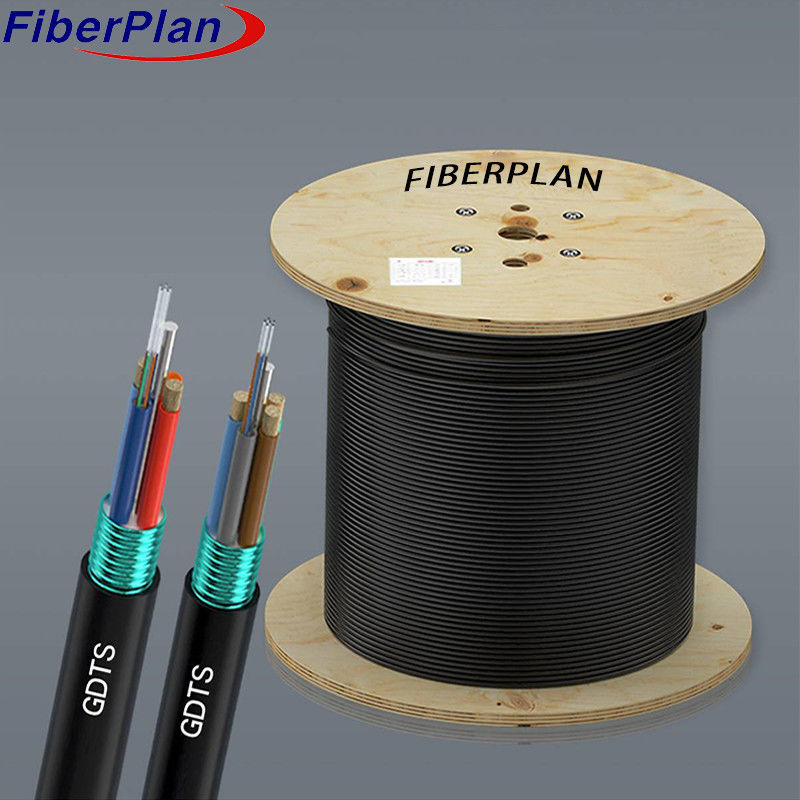

Гибридный волоконно-оптический кабель для эффективной передачи данных и энергии
Описание
Фотоэлектрический композитный волоконно-оптический кабель, также известный как гибридный волоконно-оптический кабель (GDVV),
Интегрирует как функции волоконного канала, так и функции передачи энергии в единое устройство.
необходимость вторичной проводки, что приводит к существенному сокращению строительства, развертывания сети,
GDVV идеально сочетает оптическую передачу с медным кабелем питания.
В связи с этим, в частности, необходимо обеспечить эффективное использование данных, а также обеспечить эффективное их использование.
Это решение обеспечивает всеобъемлющий подход, эффективно решающий вопросы, связанные с использованием
В связи с этим, он является универсальным и практичным решением для различных
Приложения.
Применение
1 Проектирован для долговечности в сложных условиях на открытом воздухе: изготовлен для выдержки суровых условий на открытом воздухе,
обеспечение долговечности и надежности.
2 Оптимально для эффективной передачи энергии на большие расстояния: отлично подходит для эффективной передачи энергии на большие расстояния.
Это позволяет обеспечить высокую производительность электроэнергии на большие расстояния, что делает его отличным выбором для магистральных энергосистем.
3 Точность-проектирован для приложений мониторинга безопасности: тщательно разработан для удовлетворения уникальных требований
Применение систем мониторинга безопасности, обеспечивающих надежное подключение и бесперебойную передачу данных в
проекты по наблюдению.
Характеристики
* Упрощает централизованный мониторинг и обслуживание: облегчает централизованный мониторинг и обслуживание,
оптимизация управления мощностью оборудования.
* Упрощает управление системой электроснабжения: уменьшает сложности и усилия, связанные с координацией
в управлении системой электроснабжения.
* Отличная защита от ультрафиолетового излучения с помощью PE-оболочки: PE-оболочка обеспечивает исключительную защиту от ультрафиолетового излучения, обеспечивая
устойчивость кабеля в наружных условиях.
Детали структуры
| SM-волокно | G652D | ||||||
| Тип волокна | G652D | Ошибка концентричности | ≤ 1мм | ||||
| МФД | 80,7 ‰ 9,7 мм | Некруглость облицовки | ≤ 2% | ||||
| Диаметр облицовки | 125±2мм | Цвет волокна | стандартный спектр | ||||
| Пропускная трубка | Материал | ПБТ | Цвет | Стандартный спектр | |||
| Количество | 4 (24F) | Предтрубки из волокна | 6 (24F) | ||||
| 6 (72F) | 12 (72F) | ||||||
| Медная проволока | Количество | 0.6мм2*2 | |||||
| Центральная сила | Материал | ФРП | Диаметр | 20,0 мм | |||
| Система блокировки воды | Материал | Водозащитная лента | |||||
| Внешняя оболочка | Материал | PE | Цвет | Черный | |||
| Диаметр | 9.2±0,1 мм (24F) | Толщина | 10,8±0,1 мм | ||||
| 10.5±0,1 мм (72F) | |||||||
Механические и экологические характеристики
| Прочность на растяжение | Долгосрочная (N) | 600N | |||||
| Кратковременный (N) | 1500N | ||||||
| Нагрузка на раздавление | Долгосрочные | 300N/100 мм | |||||
| Краткосрочный | 1000N/100 мм | ||||||
| Радиус изгиба | Динамическая | 20D | |||||
| Статика | 10D | ||||||
| Операционная температура | -20°C+70°C | ||||||
Производительность волокон
| Ослабление волокон | 1310мм | ≤ 0,36 дБ/км | |||||
| 1550мм | ≤ 0,24 дБ/км | ||||||
