На открытом воздухе кабель оптического волокна
>
|
|
| Место происхождения | Китай |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate ; CE; ROSH |
| Номер модели | GYXTS |

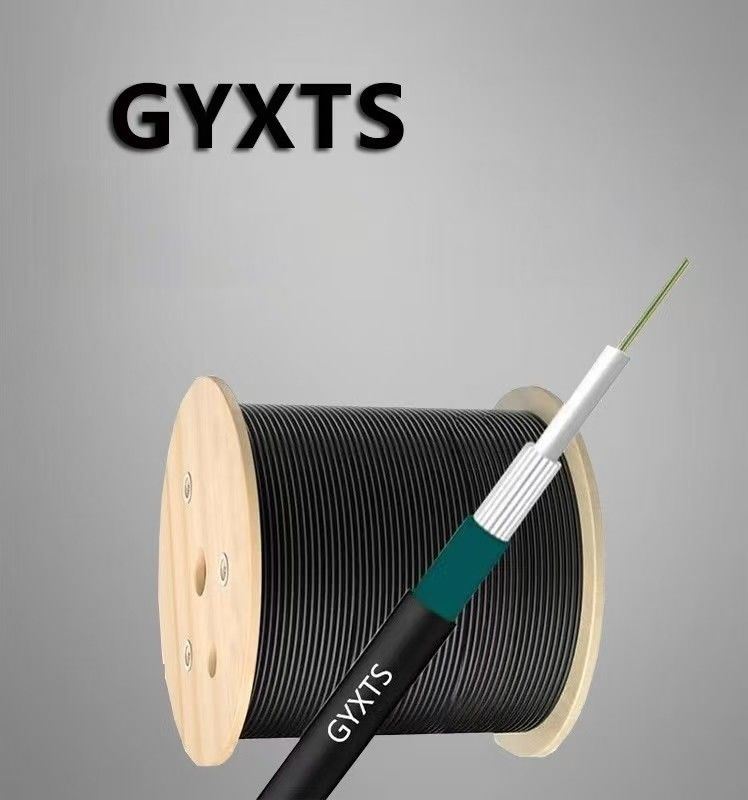

Полиэтиленовая куртка GYXTS сопротивление раздавлению, наружный бронированный волоконно-оптический кабель
Описание
Оптические волокна помещены в гибкие пластиковые трубки, заполненные водонепроницаемым соединением.
прокладка из стеклянной пряжи, защищенной волновой стальной лентой, с разрывными шнурами для обеспечения доступности, и, наконец, обтянутой
в прочном наружном слое HDPE.
Применение
1 Приспособляемость для наружного распределения: этот кабель, предназначенный для наружного распределения, выдерживает экологические проблемы, обеспечивая
надежная производительность в различных погодных условиях.
2 Универсальная установка: его пригодность для воздушных и трубопроводных методов укладки обеспечивает гибкость в развертыва-
эффективное адаптация различных сценариев установки.
3 Широкий охват коммуникаций: способен удовлетворять потребности в связи на большие расстояния и в местном районе
сетевые настройки, что делает его универсальным для различных сетевых приложений на разных расстояниях.
Характеристика
1 Хорошие механические и температурные характеристики
2 Высокопрочная свободная трубка, устойчивая к гидролизу
3 Специальное соединение наполнения труб обеспечивает критическую защиту волокон
4 Сопротивляемость раздавлению и гибкость
5 ПЭ-оболочка защищает кабель от ультрафиолетового излучения
6 Соединение для заполнения свободных труб и заполнение 100% кабельного ядра
Детали структуры
| Количество волокон | 6F-24F | ||||||
| Пропускная трубка | Материал | ПБТ | Цвет | белый | |||
| Диаметр | 20,9±0,05 мм (6-12F) | Толщина | 0.4±0.05 мм (6-12F) | ||||
| 3.5±0,05 мм (24F) | 0.5±0,05 мм (24F) | ||||||
| Простила | Материал | Стеклянная пряжа, блокирующая воду | Количество | 20 прядей | |||
| Рыбные шнуры | Количество | (1110*2) *2 | Цвет | Белый | |||
| Броня | Материал | Кольцевая лента | Диаметр | 0.21*20 мм | |||
| Внешняя оболочка | Материал | HDPE | Цвет | Черный | |||
| Диаметр | 7.4±0,2 мм (6-12F) | Толщина | 1.2-1.3 мм (6-12F) | ||||
| 8.5±0.3 мм (24F) | 1.3±0,1 мм (24F) | ||||||
| Чистая масса | 48±5 кг/км | ||||||
Механические и экологические характеристики
| Прочность на растяжение | Макс. Макс. | 2000N | |||||
| Нагрузка на раздавление | Макс. Макс. | 2000N/100 мм | |||||
| Радиус изгиба | Динамическая | 20D | |||||
| Статика | 10D | ||||||
| Температура хранения | -50°C+70°C | ||||||
| Рабочая температура | -40°C+70°C | ||||||
Характеристики волокон
| Стиль волокна | Единица | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Состояние | мм | 1310/1550 | 850/1300 | 850/1300 | |||
| Ослабление | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Диаметр облицовки | Ну, да. | 125±1 | 125±1 | 125±1 | |||
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Диаметр покрытия | Ну, да. | 242±7 | 242±7 | 242±7 | |||
