На открытом воздухе кабель оптического волокна
>
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GYFTY |

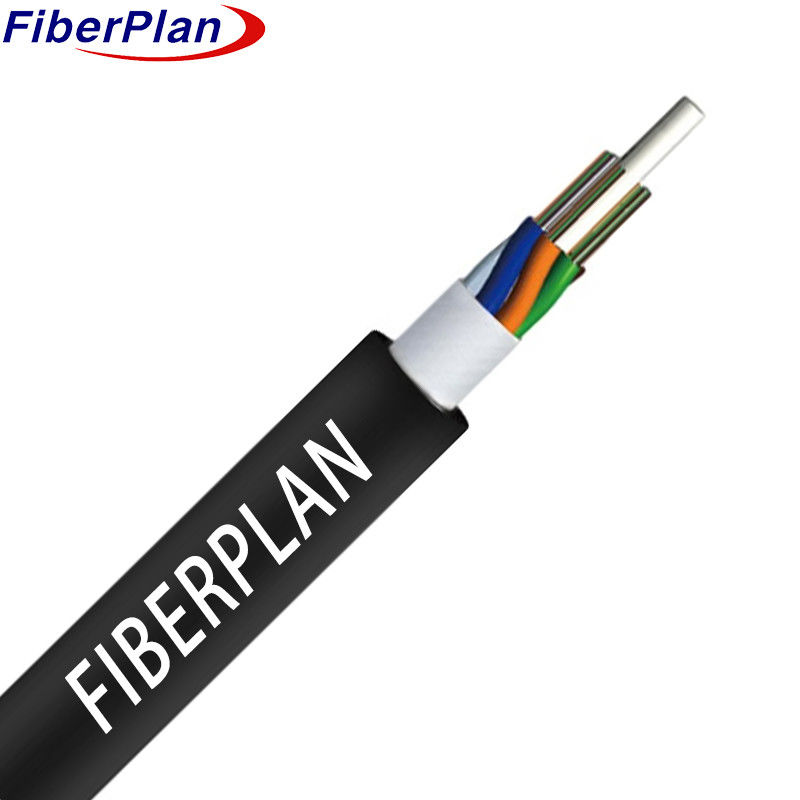

Небронированный волоконно-оптический кабель подаренный с водозащитной лентой
Описание
Группы волокон находятся внутри гибкой трубки из прочного пластика.
Внутри ядра находится неметаллический кусок, называемый волокноукрепляющим пластмассовым.
Трубки и наполнители скручиваются вокруг центральной прочности, чтобы сформировать плотное, круглое ядро.
В конце концов, весь кабель покрывается PE-оболочкой для
защиту.
Применение
1 Подходит для распространения на открытом воздухе.
2 Предназначен для систем трансмиссии энергии на борту.
3 Идеально подходит для сетей доступа и локальных сетей в районах с высокими электромагнитными помехами.
Характеристика
1 Обладает высокой механической устойчивостью и эффективно справляется с изменениями температуры.
2 Имеет высокопрочную, устойчивую к гидролизу, свободную трубку.
3 Использует специальное соединение для наполнения трубки для обеспечения критической защиты волокна.
4 Проявляет устойчивость к раздавлению при сохранении гибкости.
5 Использует заполнительное соединение для свободной трубы для обеспечения дополнительной защиты.
Детали структуры
| Число волокон | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| Число труб | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Волокно на трубку | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Число наполнительных стержней | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| Диаметр трубы (± 0,1 мм) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Толщина свободной трубы (± 0,05 мм) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Номинальный диаметр (± 0,2 мм) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nom. толщина куртки (± 0,1 мм) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Пропускная трубка | Материал | ПБТ | Цвет | Стандартный спектр | ||||
| Наполнитель | Материал | PP | Цвет | Черный | ||||
| Наполнение труб | Материал | Соединение для наполнения | ||||||
| Центральная сила | Материал | ФРП | Диаметр | 1.5 мм (6 - 48F) | ||||
| 2 мм (72 - 144F) | ||||||||
| Склад | PE (только для 96C -144C) | |||||||
| Система блокировки воды | Материал | Водозащитная лента | ||||||
| Сцепление шнура | Тип | 1110*2 | ||||||
| Внешняя оболочка | Материал | MDPE | Цвет | Черный | ||||
Механические и экологические характеристики
| Прочность на растяжение | Долгосрочная (N) | 600N | ||||||
| Кратковременный (N) | 1500N | |||||||
| Нагрузка на раздавление | Долгосрочные (N/100 мм) | 300N/100 мм | ||||||
| Краткосрочный (N/100mm) | 1000N/100 мм | |||||||
| Радиус изгиба | Динамический (мм) | 20D | ||||||
| Статика (мм) | 10D | |||||||
| Температура хранения | -20°C+70°C | |||||||
| Температура установки | -10°C+60°C | |||||||
Производительность волокон
| Стиль волокна | Единица | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| Состояние | мм | 1310/1550 | 850/1300 | 850/1300 | ||||
| Ослабление | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Диаметр облицовки | Ну, ладно. | 125±0.2 | 125±0.2 | 125±0.2 | ||||
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ||||
| Диаметр покрытия | Ну, ладно. | 242±3 | 242±3 | 242±3 | ||||
