Двойной бронированный двойной обшивленный оптический кабель на открытом воздухе GYTA53
Описание
Конструкция кабеля состоит из оптических волокон, размещенных в высокомодульной пластиковой свободной трубке, заполненной
В его ядре стальная проволока, иногда покрытая полиэтиленом.
Для высокого количества волоконных кабелей, служит элементом металлической прочности.
и наполнители связаны друг с другом, образуя компактное, круглое ядро кабеля.
Соединение для предотвращения проникновения воды, за которым следует нанесение тонкого внутреннего PE-покрытия.
Кабель дополнительно усилен продольным слоем PSP и завершен PE внешним
Покрытие для повышения долговечности и защиты от внешних элементов.
Применение
* Приспособление для наружного распределения: разработанный для наружной среды, этот кабель специально
предназначенный для устойчивости к экологическим проблемам, обеспечивающим надежную производительность на открытом воздухе
сценарии распределения.
* Универсальные варианты установки: совместимы с несколькими методами установки, включая воздушные
развертывание, установка каналов и прямое захоронение, обеспечивая гибкость в планировании инфраструктуры.
* Идеально подходит для сетевой связи на большие расстояния и в местных сетях: разработан для удовлетворения потребностей
потребности как в установке сетей связи на большие расстояния, так и в установке сетей локальной сети, обеспечивая
эффективная и эффективная передача данных на различных расстояниях.
Характеристика
* Устойчивая механическая и температурная производительность: обеспечивает надежную функциональность в различных условиях
механические нагрузки и температурные условия.
* Устойчивая к гидролизу высокопрочная свободная трубка: имеет высокопрочную свободную трубку, устойчивую
гидролизу, обеспечивая длительную долговечность кабеля.
* Специализированное соединение наполнения труб для защиты волокон: использует специализированное соединение наполнения
внутри трубки, чтобы обеспечить необходимую защиту оптических волокон.
* Сопротивляемость раздавлению и гибкость: балансирует сопротивляемость раздавлению с гибкостью, облегчая универсальность
установки в различных средах.
* Меры водонепроницаемости:
- Центральный элемент прочности: использует стальную проволоку в качестве центрального элемента прочности.
- Наполнение кабельного ядра: обеспечивает полное наполнение кабельного ядра соединением для улучшения
водонепроницаемость.
- APL влагозащитный барьер: применяется алюминиевый полиэтиленовый ламинат (APL) в качестве влагозащитного барьера.
- Устойчивость к влаге ПСП: применяется полиэтилен (ПСП) продольно для повышения устойчивости к влаге.
- Водоотталкивающий материал: включает в себя водоотталкивающие материалы для дальнейшей защиты
против проникновения воды.

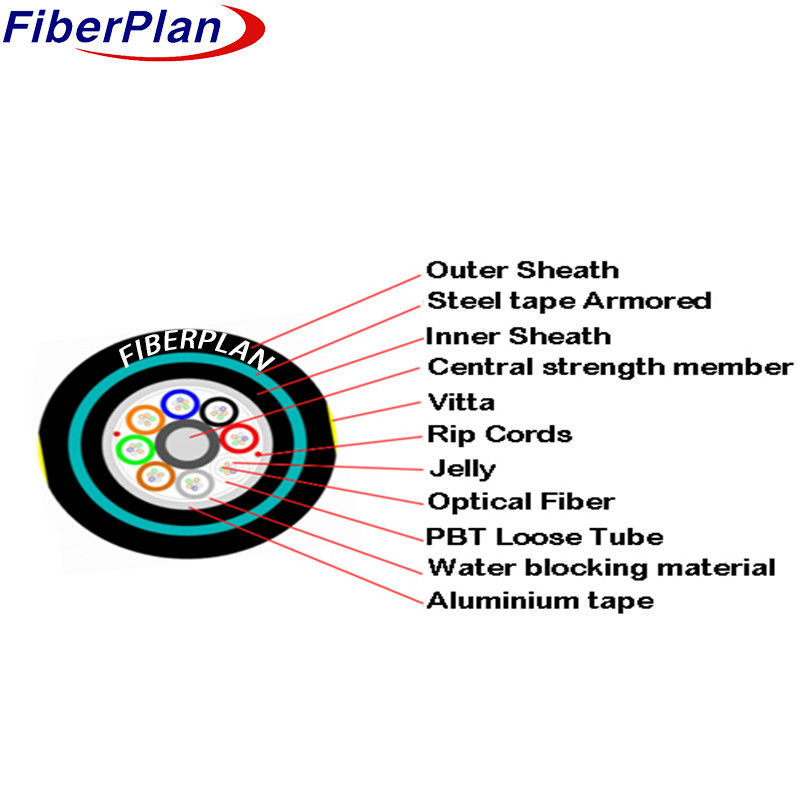

Подробности по конструкции кабеля
| Количество волокон |
12 - 144 ядра |
| Заполнительная веревка |
4-0. |
| Защита от влаги |
Система блокировки воды |
| Центральная сила |
материалы |
Стальная проволока/ФРП |
| Размер |
10,3 мм |
| Наполнение труб |
Соединение для наполнения труб |
| Внутренняя оболочка |
материалы |
PE/HDPE |
| диаметр |
20,0 мм |
| Пропускная трубка |
материалы |
ПБТ |
| диаметр |
Ф2.2 (внешний/внутренний) |
| Внутренние бронированные |
материалы |
Алюминиевая лента |
| Внешние бронированные |
материалы |
Кольцевая лента |
| Внешняя оболочка |
материалы |
PE/HDPE |
| диаметр |
10,7±0,1 мм |
Цвет волокна
| Количество волокон8 ядерпо трубке |
1 |
2 |
3 |
4 |
5 |
6 |
| Синий |
Оранжевый |
Зеленый |
Коричневый |
Серое |
Белый |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Красный |
Черный |
Желтый |
Виолетка |
Розовый |
Аква |
| Для черного цвета не нужно отмечать черный трассировщик, вместо этого используется натуральный цвет. |
Механические характеристики кабеля
| ядро |
Диаметр кабеля |
вес |
| От 24 до 42 ядра |
140,0±0,4 мм |
150±4 кг/км |
| 48 ядра |
140,0±0,4 мм |
200±4 кг/км |
| 60 ядра |
140,0±0,4 мм |
205±4 кг/км |
| 72 ядра |
150,5±0,4 мм |
210±4 кг/км |
| 96 ядер |
17.1±0,4 мм |
270±4 кг/км |
| 144 ядра |
200,3±0,4 мм |
310±4 кг/км |
| Минимальный радиус изгиба ((мм) |
Долгосрочные |
10D |
| Минимальный радиус изгиба ((мм) |
Краткосрочный |
20D |
| Минимальная допустимая прочность на тягу ((N) |
Долгосрочные |
3000 |
| Минимальная допустимая прочность на тягу ((N) |
Краткосрочный |
4000 |
| Минимальная допустимая раздавливающая нагрузка (N/100 мм) |
Долгосрочные |
1000 |
| Минимальная допустимая раздавливающая нагрузка (N/100 мм) |
краткосрочный |
3000 |
| Температура работы (°C) |
-40 ~ +70 |
| Температура установки ((°C) |
-15 ~ +60 |
Характеристика волокна
| Стиль волокна |
Единица |
СМ
G652 |
СМ
G652D |
ММ
50/125 |
ММ
62.5/125 |
ММ
OM3-300 |
| состояние |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| уменьшение |
dB/km |
≤ |
≤ |
≤ |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/10 |
- Я не знаю. |
- Я не знаю. |
| Депрессия |
1550 нм |
PS/(nm*km) |
- Я не знаю. |
≤ 18 |
- Я не знаю. |
- Я не знаю. |
Депрессия |
| 1625 нм |
PS/(nm*km) |
- Я не знаю. |
≤ 22 |
- Я не знаю. |
- Я не знаю. |
|
| Пропускная частота |
850 нм |
MHZ.KM |
- Я не знаю. |
- Я не знаю. |
¥400 |
¥160 |
Пропускная частота |
| 1300 нм |
MHZ.KM |
- Я не знаю. |
- Я не знаю. |
¥800 |
¥500 |
|
| Нулевая длина волны дисперсии |
nm |
1300-1324 гг. |
¥1302,
≤1322 |
- Я не знаю. |
- Я не знаю. |
¥ 1295
≤1320 |
| Напряжение с нулевым сокращением |
nm |
≤ 0.092 |
≤ 0.091 |
- Я не знаю. |
- Я не знаю. |
- Я не знаю. |
| PMD Максимальное количество индивидуальных волокон |
|
≤ 0.2 |
≤ 0.2 |
- Я не знаю. |
- Я не знаю. |
≤ 0.11 |
| Значение ссылки PMD |
Ps ((nm2*km) |
≤ 0.12 |
≤ 0.08 |
- Я не знаю. |
- Я не знаю. |
- Я не знаю. |
| длина волны резки волокна λc |
nm |
¥ 1180,
≤1330 |
¥1180,
≤1330 |
- Я не знаю. |
- Я не знаю. |
- Я не знаю. |
Кабельное соединение
длина волны λcc |
nm |
≤ 1260 |
≤ 1260 |
- Я не знаю. |
- Я не знаю. |
- Я не знаю. |
| МФД |
1310 нм |
Ну, да. |
9.2±0.4 |
9.2±0.4 |
- Я не знаю. |
- Я не знаю. |
- Я не знаю. |
| 1550 нм |
Ну, да. |
100,4±0.8 |
100,4±0.8 |
- Я не знаю. |
- Я не знаю. |
- Я не знаю. |
Численные
Апертура ((NA) |
|
- Я не знаю. |
- Я не знаю. |
0.200±0.015 |
0.275±0.
015 |
0.200±0
.015 |
Шаг (средний) двунаправленный
измерения) |
ДБ |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
Необычности по волоконному покрытию
длина и точка |
ДБ |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
| Непрерывность |
Разница обратного рассеяния
коэффициент |
dB/km |
≤ 0.05 |
≤ 0.03 |
≤ 0.08 |
≤ 0.10 |
≤ 0.08 |
| Однородность ослабления |
dB/km |
≤ 0.01 |
≤ 0.01 |
|
|
|
| Диметр ядра |
Ну, да. |
|
|
50±1.0 |
62.5±2.5 |
50±1.0 |
| Диаметр облицовки |
Ну, да. |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
| Некруглость облицовки |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Диаметр покрытия |
Ну, да. |
242±7 |
242±7 |
242±7 |
242±7 |
242±7 |
Покрытие/каффинг
концентрическая ошибка |
Ну, да. |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Нециркулярность покрытия |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Ошибка концентричности ядра/обшивки |
Ну, да. |
≤ 0.6 |
≤ 0.6 |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
| Круглый радиус |
Ну, да. |
≤ 4 |
≤ 4 |
- Я не знаю. |
- Я не знаю. |
- Я не знаю. |
|
