На открытом воздухе кабель оптического волокна
>
|
|
| Место происхождения | Китай |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GYTA53 |

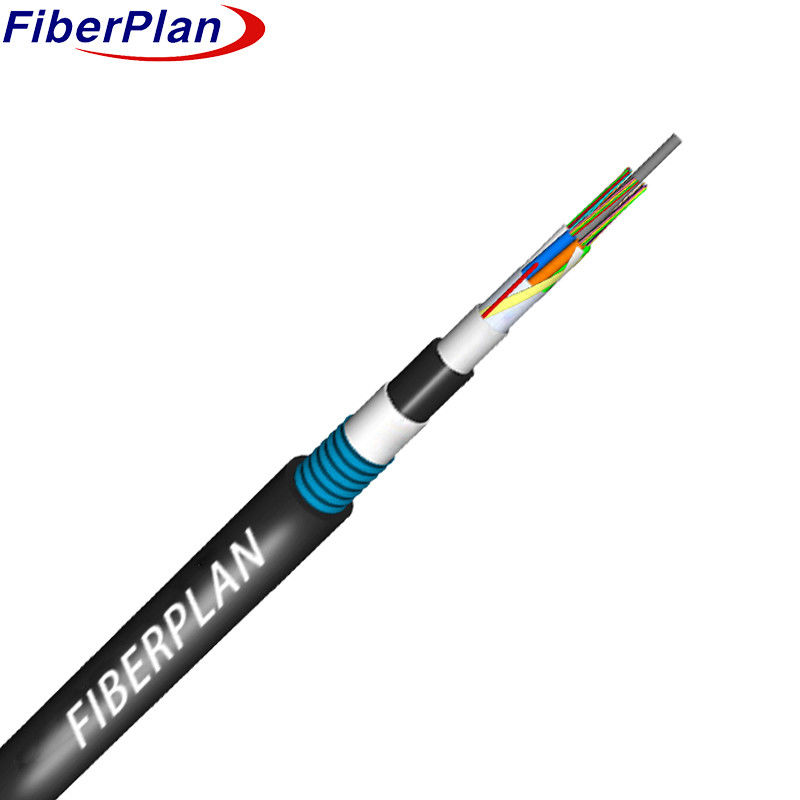

Двойной бронированный двойной обшивленный оптический кабель на открытом воздухе GYTA53
Описание
Конструкция кабеля состоит из оптических волокон, размещенных в высокомодульной пластиковой свободной трубке, заполненной
В его ядре стальная проволока, иногда покрытая полиэтиленом.
Для высокого количества волоконных кабелей, служит элементом металлической прочности.
и наполнители связаны друг с другом, образуя компактное, круглое ядро кабеля.
Соединение для предотвращения проникновения воды, за которым следует нанесение тонкого внутреннего PE-покрытия.
Кабель дополнительно усилен продольным слоем PSP и завершен PE внешним
Оболочка для повышения долговечности и защиты от внешних элементов.
Применение
* Приспособление для наружного распределения: Этот кабель специально разработан для наружных условий.
предназначенный для устойчивости к экологическим проблемам, обеспечивающим надежную производительность на открытом воздухе
сценарии распределения.
* Универсальные варианты установки: совместимы с несколькими методами установки, включая воздушные
развертывание, установка каналов и прямое захоронение, обеспечивая гибкость в планировании инфраструктуры.
* Идеально подходит для сетевой связи на большие расстояния и в местных сетях: разработан для удовлетворения потребностей
Требования как для связи на большие расстояния, так и для локальных сетей, обеспечивающих эффективное
и эффективной передачи данных на различных расстояниях.
Характеристика
* Устойчивая механическая и температурная производительность: обеспечивает надежную функциональность при
различные механические напряжения и температурные условия.
* Гидролизоустойчивая высокопрочная свободная трубка: имеет высокопрочную свободную трубку, устойчивую к
гидролиз, обеспечивающий длительную долговечность кабеля.
* Специализированное соединение наполнения труб для защиты волокон: использует специализированное соединение наполнения
внутри трубки, чтобы обеспечить необходимую защиту оптических волокон.
* Сопротивляемость раздавлению и гибкость: балансирует сопротивляемость раздавлению с гибкостью, облегчая универсальность
установки в различных средах.
* Меры водонепроницаемости:
- Центральный элемент прочности: использует стальную проволоку в качестве центрального элемента прочности.
- Наполнение кабельного ядра: обеспечивает полное наполнение кабельного ядра соединением для улучшения
водонепроницаемость.
- APL влагозащитный барьер: применяется алюминиевый полиэтиленовый ламинат (APL) в качестве влагозащитного барьера.
- Устойчивость к влаге ПСП: применяется полиэтилен (ПСП) продольно для повышения устойчивости к влаге.
- Водоотталкивающий материал: включает в себя водоотталкивающие материалы для дальнейшей защиты
против проникновения воды.
Подробности по конструкции кабеля
| Количество волокон | 12 - 144 ядра | |||||||
| Заполнительная веревка | 4-0. | |||||||
| Защита от влаги | Система блокировки воды | |||||||
| Центральная сила | материалы | Стальная проволока/ФРП | ||||||
| Размер | 10,3 мм | |||||||
| Наполнение труб | Соединение для наполнения труб | |||||||
| Внутренняя оболочка | материалы | PE/HDPE | ||||||
| диаметр | 20,0 мм | |||||||
| Пропускная трубка | материалы | ПБТ | ||||||
| диаметр | Ф2.2 (внешний/внутренний) | |||||||
| Внутренние бронированные | материалы | Алюминиевая лента | ||||||
| Внешние бронированные | материалы | Кольцевая лента | ||||||
| Внешняя оболочка | материалы | PE/HDPE | ||||||
| диаметр | 10,7±0,1 мм | |||||||
Цвет волокна
| Количество волокон8 ядерпо трубке | 1 | 2 | 3 | 4 | 5 | 6 |
| Синий | Оранжевый | Зеленый | Коричневый | Серое | Белый | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Красный | Черный | Желтый | Виолетка | Розовый | Аква | |
| Для черного цвета не нужно отмечать черный трассировщик, вместо этого используется натуральный цвет. | ||||||
Механические характеристики кабеля
| ядро | Диаметр кабеля | вес | |||||
| От 24 до 42 ядра | 140,0±0,4 мм | 150±4 кг/км | |||||
| 48 ядра | 140,0±0,4 мм | 200±4 кг/км | |||||
| 60 ядра | 140,0±0,4 мм | 205±4 кг/км | |||||
| 72 ядра | 150,5±0,4 мм | 210±4 кг/км | |||||
| 96 ядер | 17.1±0,4 мм | 270±4 кг/км | |||||
| 144 ядра | 200,3±0,4 мм | 310±4 кг/км | |||||
| Минимальный радиус изгиба ((мм) | Долгосрочные | 10D | |||||
| Минимальный радиус изгиба ((мм) | Краткосрочный | 20D | |||||
| Минимальная допустимая прочность на тягу ((N) | Долгосрочные | 3000 | |||||
| Минимальная допустимая прочность на тягу ((N) | Краткосрочный | 4000 | |||||
| Минимальная допустимая раздавливающая нагрузка (N/100 мм) | Долгосрочные | 1000 | |||||
| Минимальная допустимая раздавливающая нагрузка (N/100 мм) | краткосрочный | 3000 | |||||
| Температура работы (°C) | -40 ~ +70 | ||||||
| Температура установки ((°C) | -15 ~ +60 | ||||||
Характеристика волокна
| Стиль волокна | Единица | СМ G652 |
СМ G652D |
ММ 50/125 |
ММ 62.5/125 |
ММ OM3-300 |
|
| состояние | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| уменьшение | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/10 | - Я не знаю. | - Я не знаю. | |||
| Депрессия | 1550 нм | PS/(nm*km) | - Я не знаю. | ≤ 18 | - Я не знаю. | - Я не знаю. | Депрессия |
| 1625 нм | PS/(nm*km) | - Я не знаю. | ≤ 22 | - Я не знаю. | - Я не знаю. | ||
| Пропускная частота | 850 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥400 | ¥160 | Пропускная частота |
| 1300 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥800 | ¥500 | ||
| Нулевая длина волны дисперсии | nm | 1300-1324 гг. | ¥1302, ≤1322 |
- Я не знаю. | - Я не знаю. | ¥ 1295 ≤1320 |
|
| Напряжение с нулевым сокращением | nm | ≤ 0.092 | ≤ 0.091 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| PMD Максимальное количество индивидуальных волокон | ≤ 0.2 | ≤ 0.2 | - Я не знаю. | - Я не знаю. | ≤ 0.11 | ||
| Значение ссылки PMD | Ps ((nm2*km) | ≤ 0.12 | ≤ 0.08 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| длина волны резки волокна λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Кабельное соединение длина волны λcc |
nm | ≤ 1260 | ≤ 1260 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| МФД | 1310 нм | Ну, да. | 9.2±0.4 | 9.2±0.4 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 1550 нм | Ну, да. | 100,4±0.8 | 100,4±0.8 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Численные Апертура ((NA) |
- Я не знаю. | - Я не знаю. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Шаг (средний) двунаправленный измерения) |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Необычности по волоконному покрытию длина и точка |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Непрерывность | |||||||
| Разница обратного рассеяния коэффициент |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Однородность ослабления | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Диметр ядра | Ну, да. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Диаметр облицовки | Ну, да. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Диаметр покрытия | Ну, да. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Покрытие/каффинг концентрическая ошибка |
Ну, да. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Нециркулярность покрытия | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Ошибка концентричности ядра/обшивки | Ну, да. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Круглый радиус | Ну, да. | ≤ 4 | ≤ 4 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
