На открытом воздухе кабель оптического волокна
>
|
|
| Место происхождения | Китай |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GYTS |

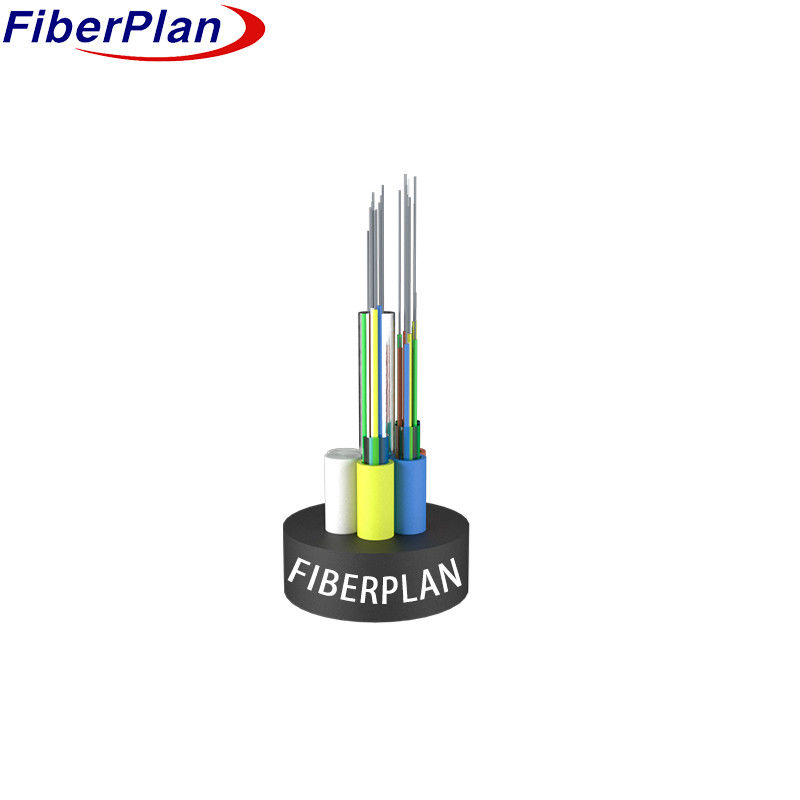

Надежный многотрубный бронированный оптико-волоконный кабель GYTS
Описание
1Дизайн для наружного использования: Этот кабель предназначен для различных условий окружающей среды.
обеспечивает надежную производительность на открытом воздухе.
2Многофункциональные возможности установки: совместимы как с воздушными установками, так и с прокладкой труб.
Он предоставляет гибкие решения для развертывания для удовлетворения различных требований к установке.
3- универсальность связи: позволяет эффективно передавать данные для передачи данных на большие расстояния
и локальных сетей, гарантируя, что он отвечает потребностям широкого спектра коммуникационных приложений.
Применение
1. Внешняя устойчивость: разработана для наружной среды, обеспечивая надежную производительность в
сложные погодные условия.
2- Универсальная установка: предлагает гибкие варианты развертывания, подходящие как для воздушного, так и для трубопровода
установки, адаптирующиеся к различным требованиям.
3- адаптируемость связи: облегчает бесперебойную передачу данных на большие расстояния
Трансмиссионные и локальные сети, вмещающие различные коммуникационные установки по всему
разные расстояния.
Характеристика
1- адаптивная производительность: обеспечивает постоянную работу при различных температурах и
механические нагрузки, поддерживая надежность в различных условиях.
2Прочная конструкция: отличается гидролизоустойчивыми, высокопрочными свободными трубками, которые обеспечивают
долговечность, даже в влажных условиях.
3Защита волокон: использует специальные соединения внутри труб для эффективной защиты волокон
от потенциального ущерба.
4Прочность и гибкость: балансирует сопротивление раздавлению, гибкость и УФ-защиту с надежным
PE-оболочка, предназначенная для выдержки внешнего давления.
5. водонепроницаемая конструкция: включает в себя стальной проволоки центральной прочности член, заполнение соединений в пределах
трубы и ядро кабеля, и слой PSP для поддержания водонепроницаемой целостности и повышения влажности
сопротивление.
Подробности по конструкции кабеля
| Количество волокон | 2 ~ 144 ядра | |||||||
| Защита от влаги | Система блокировки воды | |||||||
| Центральная сила | Материал | Стальная проволока/ФРП/ФРП с PE-покрытием | ||||||
| Размер | 1.5mm~2.0mm | |||||||
| Пропускная трубка | материалы | ПБТ | ||||||
| диаметр | Ф2.2 (внешний/внутренний) | |||||||
| Наполнение труб | Соединение для наполнения труб | |||||||
| Бронежилеты | Материал | Кольцевая лента | ||||||
| Внешняя оболочка | материалы | PE,HDPE | ||||||
| диаметр | 80,0±0,2 мм | |||||||
Цвет волокна
|
Количество волокон 8 ядрапотрубка |
1 | 2 | 3 | 4 | 5 | 6 |
| Синий | Оранжевый | Зеленый | Коричневый | Серое | Белый | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Красный | Черный | Желтый | Виолетка | Розовый | Аква | |
| Для черного цвета не нужно отмечать черный трассировщик, вместо этого используется натуральный цвет. | ||||||
Механические характеристики кабеля
| ядро | Диаметр кабеля | вес | |||||
| 2 ядра до 60 ядра | 80,0±0,2 мм | 115±2 кг/км | |||||
| 72 ядра | 100,4±0,2 мм | 120±4 кг/км | |||||
| 96 ядер | 120,4±0,3 мм | 180±5 кг/км | |||||
| 144 ядра | 140,4±0,4 мм | 245±5 кг/км | |||||
| Минимальный радиус изгиба ((мм) | Долгосрочные | 10D | |||||
| Сгибание Радиус ((мм) |
Краткосрочный | 20D | |||||
| Минимально допустимое Прочность на тягу ((N) |
Долгосрочные | 600 | |||||
| Минимально допустимое Прочность на тягу ((N) |
Краткосрочный | 1500 | |||||
| Нагрузка на раздавление (N/100mm) | Долгосрочные | 300 | |||||
| Нагрузка на раздавление (N/100mm) | краткосрочный | 1000 | |||||
| Операция температура (°C) |
-40 ~ +70 | ||||||
| Установка температура ((°C) |
-20 ~ +60 | ||||||
Характеристика волокна
| Стиль волокна | Единица | СМ G652 |
СМ G652D |
ММ 50/125 |
ММ 62.5/125 |
ММ OM3-300 |
|
| состояние | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| уменьшение | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/10 | - Я не знаю. | - Я не знаю. | |||
| Депрессия | 1550 нм | PS/(nm*km) | - Я не знаю. | ≤ 18 | - Я не знаю. | - Я не знаю. | Депрессия |
| 1625 нм | PS/(nm*km) | - Я не знаю. | ≤ 22 | - Я не знаю. | - Я не знаю. | ||
| Пропускная частота | 850 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥400 | ¥160 | Пропускная частота |
| 1300 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥800 | ¥500 | ||
| Нулевая длина волны дисперсии | nm | 1300-1324 гг. | ¥1302, ≤1322 |
- Я не знаю. | - Я не знаю. | ¥ 1295 ≤1320 |
|
| Напряжение с нулевым сокращением | nm | ≤ 0.092 | ≤ 0.091 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| PMD Максимальное количество индивидуальных волокон | ≤ 0.2 | ≤ 0.2 | - Я не знаю. | - Я не знаю. | ≤ 0.11 | ||
| Значение ссылки PMD | Пс.2* км) | ≤ 0.12 | ≤ 0.08 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| длина волны резки волокна λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Кабельное соединение длина волны λcc |
nm | ≤ 1260 | ≤ 1260 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| МФД | 1310 нм | Ну, да. | 9.2±0.2 | 9.2±0.2 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 1550 нм | Ну, да. | 10.4±0.6 | 10.4±0.6 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Цифровая Апертура ((NA)) | - Я не знаю. | - Я не знаю. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Шаг (средний) двунаправленный измерения) |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Необычности по волоконному покрытию длина и точка |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Непрерывность | |||||||
| Разница обратного рассеяния коэффициент |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Однородность ослабления | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Диметр ядра | Ну, да. | 50±0.9 | 62.5±2.1 | 50±0.9 | |||
| Диаметр облицовки | Ну, да. | 125.0±0.2 | 125.0±0.2 | 125.0±0.3 | 125.0±0.3 | 125.0±0.5 | |
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Диаметр покрытия | Ну, да. | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| Покрытие/каффинг концентрическая ошибка |
Ну, да. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Нециркулярность покрытия | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Ошибка концентричности ядра/обшивки | Ну, да. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Круглый радиус | Ну, да. | ≤ 4 | ≤ 4 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
