На открытом воздухе кабель оптического волокна
>
|
|
| Место происхождения | Китай |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GYTA |

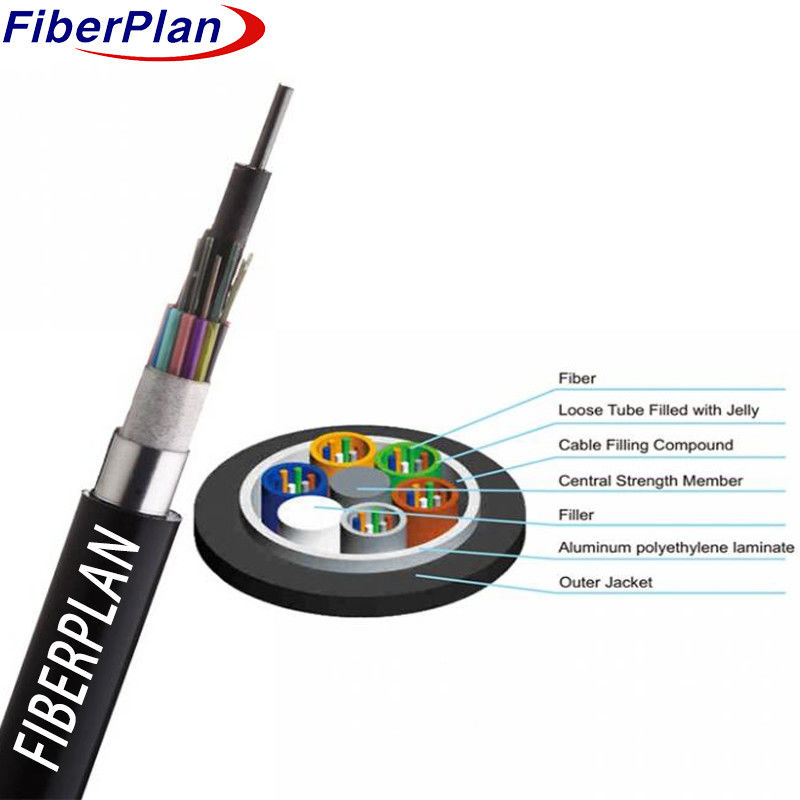

Внешний алюминиевый ленточный канал бронированный волоконно-оптический кабель GYTA
Описание
Кабель закрепляет волокна в прочной, водонепроницаемой прочной трубе из высокомодульного пластика,
Центральный стальной провод обеспечивает прочность, окруженный трубами и
Алюминиевая лента укрепляет это ядро против проникновения воды, и
вся установка покрыта PE-оболочкой для общей защиты.
Применение
1Приспособление для наружного распределения: Этот кабель предназначен для использования в наружной среде.
надежная производительность в различных погодных условиях.
2.Версальная установка: Подходит для воздушных установок и методов прокладки трубопроводов.
гибкость стратегий развертывания для удовлетворения различных требований к установке.
3Гибкость связи: позволяет эффективно передавать данные на большие расстояния.
коммуникации и локальных сетей, что делает его адаптивным для различных коммуникаций.
Характеристика
Дизайн для наружного использования: построенный, чтобы выдерживать различные условия окружающей среды, этот кабель обеспечивает
надежная производительность на открытом воздухе.
Универсальные варианты установки: совместимы как с воздушными установками, так и с методами прокладки трубопроводов.
предлагая гибкие варианты развертывания для удовлетворения различных потребностей в установке.
Многофункциональность связи: Подходит для дальних передач и локальных сетей.
Кабель позволяет эффективно передавать данные на разные расстояния, что делает его идеальным для широкого спектра
коммуникационные приложения.
Подробности по конструкции кабеля
| Количество волокон | 2 ~ 144 ядра | |||||||
| Защита от влаги | Система блокировки воды | |||||||
| Центральная сила | Материал | Стальная проволока/ФРП/ФРП с PE-покрытием | ||||||
| Размер | 1.5mm~2.0mm | |||||||
| Пропускная трубка | материалы | ПБТ | ||||||
| диаметр | Ф2.2 (внешний/внутренний) | |||||||
| Наполнение труб | Соединение для наполнения труб | |||||||
| Бронежилеты | Материал | Алюминиевая/стальная лента | ||||||
| Внешняя оболочка | материалы | PE,HDPE | ||||||
| диаметр | 80,0±0,2 мм | |||||||
Цвет волокна
|
Количество волокон 12 ядер на трубку |
1 | 2 | 3 | 4 | 5 | 6 |
| Синий | Оранжевый | Зеленый | Коричневый | Серое | Белый | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Красный | Черный | Желтый | Виолетка | Розовый | Аква | |
| Цвет 13 ~ 24 будет отмечен черным трассировщиком. Для черного цвета не нужно отмеченный черный трассировщик, вместо этого будет использоваться натуральный цвет. | ||||||
Механические характеристики кабеля
| ядро | Диаметр кабеля | вес | |||||
| 2 ядра до 36 ядра | 100,0±0,4 мм | 90±3 кг/км | |||||
| от 39 до 72 ядер | 10.2±0,4 мм | 95±3 кг/км | |||||
| 74 ядра до 96 ядра | 12±0,4 мм | 135±3 кг/км | |||||
| от 98 до 120 ядер | 14±0,4 мм | 145±3 кг/км | |||||
| 122 ядра до 144 ядра | 16±0,4 мм | 204±3 кг/км | |||||
| Минимальный радиус изгиба ((мм) | Долгосрочные | 10D | |||||
| Сгибание Радиус ((мм) |
Краткосрочный | 20D | |||||
| Минимально допустимое Прочность на тягу ((N) |
Долгосрочные | 600 | |||||
| Минимально допустимое Прочность на тягу ((N) |
Краткосрочный | 1500 | |||||
| Нагрузка на раздавление (N/100mm) | Долгосрочные | 300 | |||||
| Нагрузка на раздавление (N/100mm) | краткосрочный | 1000 | |||||
| Операция температура (°C) |
-40 ~ +75 | ||||||
| Установка температура ((°C) |
-15 ~ +60 | ||||||
Характеристика волокна
| Стиль волокна | Единица | СМ G652 |
СМ G652D |
ММ 50/125 |
ММ 62.5/125 |
ММ OM3-300 |
|
| состояние | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| уменьшение | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/10 | - Я не знаю. | - Я не знаю. | |||
| Депрессия | 1550 нм | PS/(nm*km) | - Я не знаю. | ≤ 18 | - Я не знаю. | - Я не знаю. | Депрессия |
| 1625 нм | PS/(nm*km) | - Я не знаю. | ≤ 22 | - Я не знаю. | - Я не знаю. | ||
| Пропускная частота | 850 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥400 | ¥160 | Пропускная частота |
| 1300 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥800 | ¥500 | ||
| Нулевая длина волны дисперсии | nm | 1300-1324 гг. | ¥1302, ≤1322 |
- Я не знаю. | - Я не знаю. | ¥ 1295 ≤1320 |
|
| Напряжение с нулевым сокращением | nm | ≤ 0.092 | ≤ 0.091 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| PMD Максимальное количество индивидуальных волокон | ≤ 0.2 | ≤ 0.2 | - Я не знаю. | - Я не знаю. | ≤ 0.11 | ||
| Значение ссылки PMD | ПС ((nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| длина волны резки волокна λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Кабельное соединение длина волны λcc |
nm | ≤ 1260 | ≤ 1260 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| МФД | 1310 нм | Ну, да. | 9.2±0.4 | 9.2±0.4 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 1550 нм | Ну, да. | 10.4±0.8 | 10.4±0.8 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Численные Апертура ((NA) |
- Я не знаю. | - Я не знаю. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Шаг (средний) двунаправленный измерения) |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Необычности по волоконному покрытию длина и точка |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Непрерывность | |||||||
| Разница обратного рассеяния коэффициент |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Однородность ослабления | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Диметр ядра | Ну, да. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Диаметр облицовки | Ну, да. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Диаметр покрытия | Ну, да. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Покрытие/каффинг концентрическая ошибка |
Ну, да. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Нециркулярность покрытия | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Ошибка концентричности ядра/обшивки | Ну, да. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Круглый радиус | Ну, да. | ≤ 4 | ≤ 4 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
