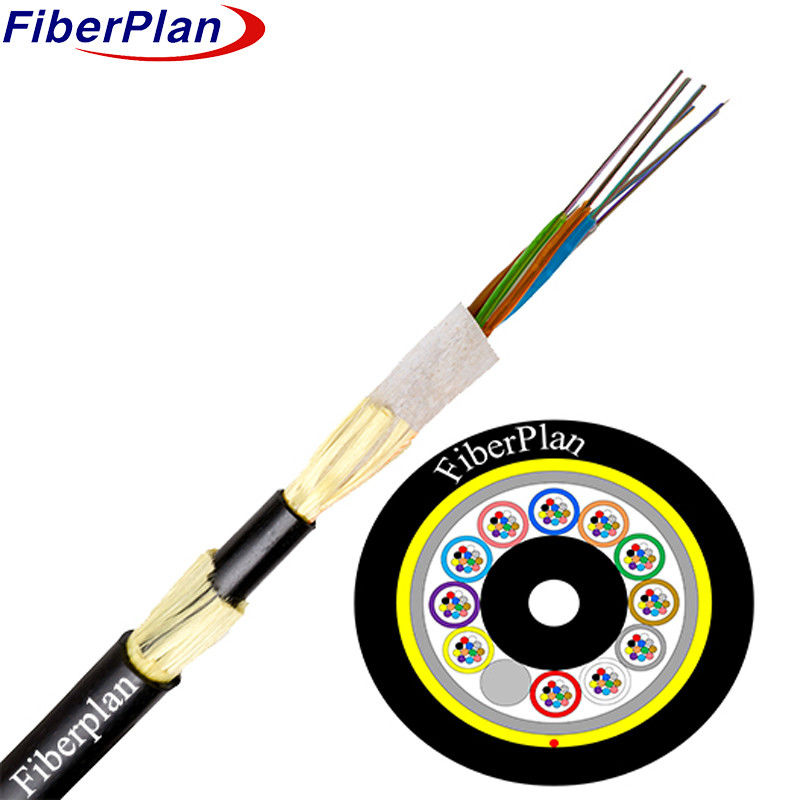

Двойная оболочка кевларовой пряжи с усиленным ADSS волоконно-оптическим кабелем
Описание
Кабель ADSS (All-Dielectric Self-Supporting) разработан со свободной структурой прокладки труб, чтобы обеспечить
Волокна надежно помещены в высокомодульные пластиковые трубки, заполненные
Эти трубки вместе с наполнителями
натянутые вокруг центрального прочности элемента из неметаллической ФРП (волокно-укрепленного пластика), образующего
компактное и круглое ядро кабеля.
Для дальнейшей защиты ядро заполняется заполнительным соединением и закрывается тонким полиэтиленовым покрытием
Для дополнительного укрепления на внутреннюю оболочку наносится слой арамидной пряжи.
Наконец, кабель завершается внешней оболочкой, которая может быть либо полиэтиленовой (PE), либо полиэтиленовой (PE) для
стандартные приложения или антиотслеживание (AT) для среды с высоким электрическим напряжением.
Эта прочная конструкция обеспечивает высокую прочность кабеля ADSS, устойчивость к влаге и способность
выдерживает различные условия окружающей среды, что делает его идеальным для воздушных и подземных установок,
обеспечение надежной производительности в различных приложениях.
Применение
1. Дизайн кабеля ADSS учитывает условия воздушных линий электропередачи в реальном времени, обеспечивая оптимальное
производительность и долговечность в таких условиях.
2Внешняя оболочка PE используется для линий электропередачи мощностью ниже 110 кВ, в то время как внешняя оболочка AT используется
для линий электропередач, работающих на 110 кВ и выше, чтобы обеспечить повышенную защиту.
3Специфическая конструкция, включая количество арамидной пряжи и процесс натягивания, предназначена для удовлетворения
эффективно менять требования к протяженности, обеспечивая надежное функционирование кабеля в различных установках
сценариев.
Характеристики
1. позволяет установку без необходимости отключения питания, минимизируя перебои в работе во время
развертывание.
2Легкий и компактный диаметр уменьшают нагрузку от льда, ветра, башни и нагрузки на спинку, тем самым
повышение долговечности кабеля и его общей производительности.
3Разработан для 30-летнего срока службы, обеспечивающего долгосрочную надежность и экономическую эффективность инфраструктуры
проекты.
4. демонстрирует прочную прочность на растяжение и температурную устойчивость, гарантируя постоянную производительность
в различных условиях окружающей среды.
Подробности по конструкции кабеля
| Количество волокон | 24-144 ядра | |||||||
| Заполнительная веревка | 20,0 мм | |||||||
| Защита от влаги | Система блокировки воды | |||||||
| Центральная сила | материалы | ФРП/ФРП с ПЭ | ||||||
| Размер | 2.1 мм | |||||||
| Наполнение труб | Соединение для наполнения труб | |||||||
| наполнитель | PP-труба/ПВХ-труба | |||||||
| Внутренняя оболочка | материалы | PE | ||||||
| Пропускная трубка | материалы | ПБТ | ||||||
| диаметр | Ф2.2 мм ((внешний/внутренний) | |||||||
| Внешняя оболочка | материалы | PE/HDPE | ||||||
| диаметр | 11±0,2 мм | |||||||
Цвет волокна
|
Количество волокон 8 Ядра на трубку |
1 | 2 | 3 | 4 | 5 | 6 |
| Синий | Оранжевый | Зеленый | Коричневый | Серое | Белый | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Красный | Черный | Желтый | Виолетка | Розовый | Аква | |
| Для черного цвета не нужно отмечать черный трассировщик, вместо этого будет использоваться натуральный цвет. | ||||||
Механические характеристики кабеля
| ядро | Диаметр кабеля | Вес | |||||
| 2 ядра до 60 ядра | 12±0,2 мм | 140±3 кг/км | |||||
| 72 ядра | 13±0,2 мм | 190±3 кг/км | |||||
| 96 ядра | 14.5±0,2 мм | 220±3 кг/км | |||||
| 144 ядра | 16.5±0,2 мм | 240±3 кг/км | |||||
| Максимальное рабочее напряжение в день | 88 кН | ||||||
| Максимальное допустимое рабочее напряжение | 32.7KN | ||||||
| Модуль эластичности | 37KN/мм2 | ||||||
| Минимальный радиус изгиба ((мм) | Операция | 240 мм | |||||
| Установка | 390 мм | ||||||
| Дополнительная нагрузка | Дополнительная нагрузка 0,5% ~ 0,7% | ||||||
| Лед | 5 мм | ||||||
| Скорость ветра | 35 м/с | ||||||
Характеристика волокна
| Стиль волокна | Единица | СМ G652 |
СМ G652D |
ММ 50/125 |
ММ 62.5/125 |
ММ OM3-300 |
|
| состояние | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| уменьшение | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/10 | - Я не знаю. | - Я не знаю. | |||
| Депрессия | 1550 нм | PS/(nm*km) | - Я не знаю. | ≤ 18 | - Я не знаю. | - Я не знаю. | Депрессия |
| 1625 нм | PS/(nm*km) | - Я не знаю. | ≤ 22 | - Я не знаю. | - Я не знаю. | ||
| Пропускная частота | 850 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥400 | ¥160 | Пропускная частота |
| 1300 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥800 | ¥500 | ||
| Нулевая длина волны дисперсии | nm | 1300-1324 гг. | ¥1302, ≤1322 |
- Я не знаю. | - Я не знаю. | ¥ 1295 ≤1320 |
|
| Напряжение с нулевым сокращением | nm | ≤ 0.092 | ≤ 0.091 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| PMD Максимальное количество индивидуальных волокон | ≤ 0.2 | ≤ 0.2 | - Я не знаю. | - Я не знаю. | ≤ 0.11 | ||
| Значение ссылки PMD | ПС ((nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| длина волны резки волокна λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Кабельное соединение длина волны λcc |
nm | ≤ 1260 | ≤ 1260 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| МФД | 1310 нм | Ну, да. | 9.2±0.4 | 9.2±0.4 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 1550 нм | Ну, да. | 10.4±0.8 | 10.4±0.8 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Численные Апертура ((NA) |
- Я не знаю. | - Я не знаю. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Шаг (средний) двунаправленный измерения) |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Необычности по волоконному покрытию длина и точка |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Непрерывность | |||||||
| Разница обратного рассеяния коэффициент |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Однородность ослабления | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Диметр ядра | Ну, да. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Диаметр облицовки | Ну, да. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Диаметр покрытия | Ну, да. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Покрытие/каффинг концентрическая ошибка |
Ну, да. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Нециркулярность покрытия | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Ошибка концентричности ядра/обшивки | Ну, да. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Круглый радиус | Ну, да. | ≤ 4 | ≤ 4 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
