На открытом воздухе кабель оптического волокна
>
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GYFTA53 |
Противогрызущие бронежилеты на открытом воздухе GYFTA53
Описание

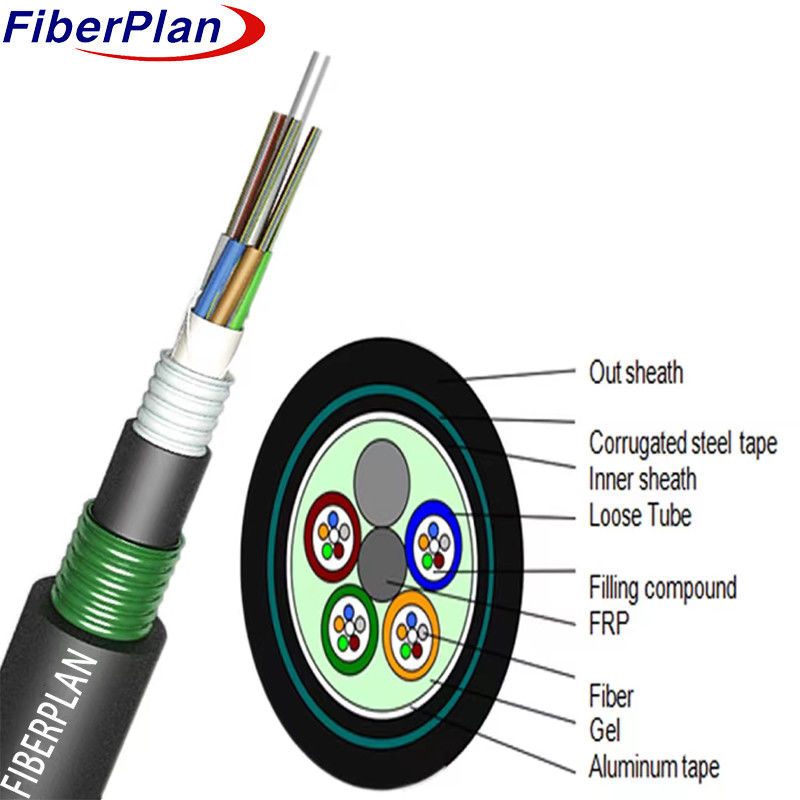

Конструкция кабеля предполагает помещение 250μm волокон в свободную трубку из высокомодульного пластика, заполненную
Неметаллический элемент прочности (FRP) расположен в ядре, а трубы
Алюминиевый полиэтиленовый ламинат (APL)
Затем ядро кабеля покрывается тонким PE внутренним покрытием, и PSP
Наконец, кабель завершается внешней оболочкой PE для общей защиты.
Применение
* Принято для распространения на открытом воздухе и прямого захоронения, что делает его подходящим для установки в наружной среде.
* Принято для систем трансмиссии электроэнергии, что делает его хорошо подходящим для эффективного подачи электроэнергии на большие расстояния
передачи.
* Используется в сетях доступа и локальных сетях в местах с высоким уровнем электромагнитных помех.
подключение в сложных электромагнитных средах.
Характеристика
* Хорошие механические и температурные характеристики, обеспечивающие надежную работу в различных условиях.
* Специальное соединение наполнения труб обеспечивает критическую защиту волокна, повышая его долговечность.
* Сопротивление раздавлению и гибкость, обеспечивающие кабелю способность выдерживать внешнее давление и
адаптироваться к различным сценариям установки.
* PSP (Ламинат полиэтилена) повышает влагостойкость, защищая кабель от воды
проникновение и поддержание целостности производительности.
Детали структуры
| Число волокон | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Число труб | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| волокна на трубку | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Наполнитель | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Диаметр свободной трубы (± 0,1 мм) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Внутренний диаметр оболочки (± 0,2 мм) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Внешний диаметр (± 0,5 мм) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Толщина диаметра (± 0,1 мм) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Пропускная трубка | Материал | ПБТ | Цвет | Стандартный спектр | |||
| Наполнитель | Материал | PP | Цвет | Черный | |||
| Наполнение труб | Материал | Соединение для наполнения | |||||
| Центральная сила | Материал | ФРП | Диаметр | 20,0 мм | |||
| Система блокировки воды | Материал | Водозащитная лента / Гель для заполнения | |||||
| Сцепление шнура | Количество | 2 шт. | Цвет | Белый | |||
| Внутренняя оболочка | Материал | PE | Цвет | Черный | |||
| Броня | Материал | Кольцевая лента | |||||
| Внешняя оболочка | Материал | PE | Цвет | Черный | |||
Механические и экологические характеристики
| Прочность на растяжение | Долгосрочная (N) | 1000N | |||||
| Кратковременный (N) | 3000N | ||||||
| Нагрузка на раздавление | Долгосрочные | 3000 Н/100 мм | |||||
| Краткосрочный | 1000N/100 мм | ||||||
| Радиус изгиба | Динамическая | 20D | |||||
| Статика | 10D | ||||||
| Температура установки | -10°C+60°C | ||||||
| Температура хранения | -40°C+70°C | ||||||
Характеристики волокон
| Тип волокна | Единица | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Состояние | мм | 1310/1550 | 850/1300 | 850/1300 | |||
| Ослабление | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Диаметр облицовки | Ну, ладно. | 125±0.3 | 125±0.3 | 125±0.3 | |||
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Диаметр покрытия | Ну, ладно. | 242±3 | 242±3 | 242±3 | |||
