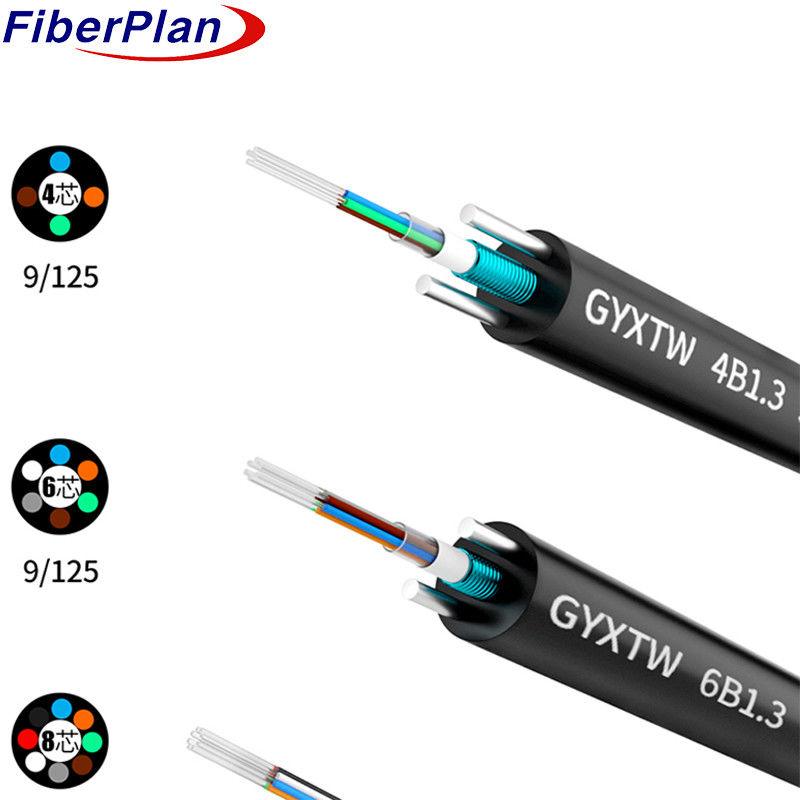

Многорежимный PBT Loose Tube Steel Wire Reinforcing GYXTW
  • Многорежимный PBT Loose Tube Steel Wire Reinforcing GYXTW
Многорежимный PBT Loose Tube Steel Wire Reinforcing GYXTW

Многорежимный PBT Loose Tube Steel Wire Reinforcing GYXTW

Место происхождения КНР
Фирменное наименование Fiberplan
Сертификация ISO 9001; TÜV certificate
Номер модели GYXTW
Детали продукта
Armored:
Стальная лента+Паралельная стальная проволока
Цвет куртки:
Черный, на заказ.
Модель:
GYXTW
Волокно:
G652D однорежимный или многорежимный
Радиус изгиба:
20x диаметр кабеля
Температура хранения:
-40°C к +70°C
Стальной диаметр:
10,0 мм * 2
Структура:
Центральная свободная трубка
Диаметр кабеля:
8.0MM
Длина барабана:
5KM или подгонянный
Цвет волокна:
Синий, оранжевый, зеленый, коричневый, сланцевый, белый, красный, черный, желтый, фиолетовый, розовы
Пропускная трубка:
ПБТ
Система блокировки воды:
Заполняя смесь
Продолжительность:
от 3 до 5 дней
Выделить:

8.0 мм однорежимные и многорежимные волокна

,

GYXTW однорежимные и многорежимные волокна

,

G652D однорежимный кабель

Условия оплаты & доставки
Количество мин заказа
1 км.
Цена
negotiable
Упаковывая детали
деревянный барабан
Время доставки
5-8 рабочих дней
Условия оплаты
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Поставка способности
5000 км в месяц
Характер продукции

Многорежимный PBT Loose Tube Steel Wire Reinforcing GYXTW



Описание

  1. Волокна помещены в высокомодульную пластиковую простую трубку.
  2. Трубка заполнена водонепроницаемым соединением.
  3. Волновая стальная лента обернулась вокруг трубы.
  4. Водоотталкивающий материал для компактной водонепроницаемой конструкции.
  5. Параллельные стальные провода по обе стороны стальной ленты.
  6. Завершенная полиэтиленовой оболочкой (PE).



Применение

  1. Общие требования к центральному наружному кабелю с свободными трубками.
  2. Предназначен для установки в воздухе или в каналах.



Характеристики

  1. Отличная механическая и температурная устойчивость.
  2. Гидролизоустойчивая высокопрочная свободная трубка.
  3. Специальное заполнительное соединение обеспечивает критическую защиту волокон.
  4. Устойчивая к раздавлению и гибкая конструкция.
  5. Прочность натяжения обеспечивается параллельными стальными проводами.
  6. Легкий, небольшой диаметр и легко устанавливается.



Подробности по конструкции кабеля

Количество волокон 1 ~ 24 ядра
Пропускная трубка материалы ПБТ
диаметр Ф2.2 (внешний/внутренний)
Наполнение труб Соединение для наполнения труб
Провод из стали Размер 0.8 мм
Число 2
Внешняя оболочка материалы PE,HDPE,LDPE
диаметр 10,8±0,2 мм

Цвет волокна

Количество волокон на
трубка 8 ядра		 1 2 3 4 5 6
Синий Оранжевый Зеленый Коричневый Серое Белый
7 8 9 10 11 12
Красный Черный Желтый Виолетка Розовый Аква
Цвет 13 ~ 24 будет отмечен черным трассировщиком. Для черного цвета не нужно отмеченный черный трассировщик, вместо этого будет использоваться натуральный цвет.

Механические характеристики кабеля

ядро Диаметр кабеля вес
1 ~ 24 80,0 мм±0.2 мм 65 кг/км±4 кг
Температурный диапазон -40 ~ +70 - Я не знаю.
Минимальный радиус изгиба ((мм) Долгосрочные 10D
Минимальный радиус изгиба ((мм) Краткосрочный 20D
Минимальная допустимая прочность на тягу ((N) Долгосрочные 1200
Минимальная допустимая прочность на тягу ((N) Краткосрочный 1500
Температура работы (°C) -40 ~ +70
Температура установки ((°C) -20 ~ +60
Температура хранения (°C) -40 ~ +70

Характеристика волокна

Стиль волокна Единица СМ
G652		 СМ
G652D		 ММ
50/125		 ММ
62.5/125		 ММ
OM3-300
состояние nm 1310/1550 1310/1550 850/1300 850/1300 850/1300
уменьшение dB/km ≤ ≤ ≤ ≤ 3,0/1.0 ≤ 3,0/1.0
0.36/0.23 0.34/0.22 3.0/10 - Я не знаю. - Я не знаю.
Депрессия 1550 нм PS/(nm*km) - Я не знаю. ≤ 18 - Я не знаю. - Я не знаю. Депрессия
1625 нм PS/(nm*km) - Я не знаю. ≤ 22 - Я не знаю. - Я не знаю. 　
Пропускная частота 850 нм MHZ.KM - Я не знаю. - Я не знаю. ¥400 ¥160 Пропускная частота
1300 нм MHZ.KM - Я не знаю. - Я не знаю. ¥800 ¥500 　
Нулевая длина волны дисперсии nm 1300-1324 гг. ¥1302,
≤1322		 - Я не знаю. - Я не знаю. ¥ 1295
≤1320
Напряжение с нулевым сокращением nm ≤ 0.092 ≤ 0.091 - Я не знаю. - Я не знаю. - Я не знаю.
PMD Максимальное количество индивидуальных волокон 　 ≤ 0.2 ≤ 0.2 - Я не знаю. - Я не знаю. ≤ 0.11
Значение ссылки PMD Пс.2* км) ≤ 0.12 ≤ 0.08 - Я не знаю. - Я не знаю. - Я не знаю.
длина волны резки волокна λc nm ¥ 1180,
≤1330		 ¥1180,
≤1330		 - Я не знаю. - Я не знаю. - Я не знаю.
Кабельное соединение
длина волны λcc		 nm ≤ 1260 ≤ 1260 - Я не знаю. - Я не знаю. - Я не знаю.
МФД 1310 нм Ну, ладно. 9.2±0.4 9.2±0.4 - Я не знаю. - Я не знаю. - Я не знаю.
1550 нм Ну, ладно. 10.4±0.8 10.4±0.8 - Я не знаю. - Я не знаю. - Я не знаю.
Численные
Апертура ((NA)		 　 - Я не знаю. - Я не знаю. 0.200±0.015 0.275±0.
015		 0.200±0
.015
Шаг (средний) двунаправленный
измерения)		 ДБ ≤ 0.05 ≤ 0.05 ≤ 0.10 ≤ 0.10 ≤ 0.10
Необычности по волоконному покрытию
длина и точка		 ДБ ≤ 0.05 ≤ 0.05 ≤ 0.10 ≤ 0.10 ≤ 0.10
Непрерывность
Разница обратного рассеяния
коэффициент		 dB/km ≤ 0.05 ≤ 0.03 ≤ 0.08 ≤ 0.10 ≤ 0.08
Однородность ослабления dB/km ≤ 0.01 ≤ 0.01 　 　 　
Диметр ядра Ну, ладно. 　 　 50±1.0 62.5±2.5 50±1.0
Диаметр облицовки Ну, ладно. 125.0±0.1 125.0±0.1 125.0±0.1 125.0±0.1 125.0±0.1
Некруглость облицовки % ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0
Диаметр покрытия Ну, ладно. 242±7 242±7 242±7 242±7 242±7
Покрытие/каффинг
концентрическая ошибка		 Ну, ладно. ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0
Нециркулярность покрытия % ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0
Ошибка концентричности ядра/обшивки Ну, ладно. ≤ 0.6 ≤ 0.6 ≤ 1.5 ≤ 1.5 ≤ 1.5
Круглый радиус Ну, ладно. ≤ 4 ≤ 4 - Я не знаю. - Я не знаю. - Я не знаю.



Многорежимный PBT Loose Tube Steel Wire Reinforcing GYXTW 0Многорежимный PBT Loose Tube Steel Wire Reinforcing GYXTW 1
