| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GYTS |
Цены на оптические кабели
Описание

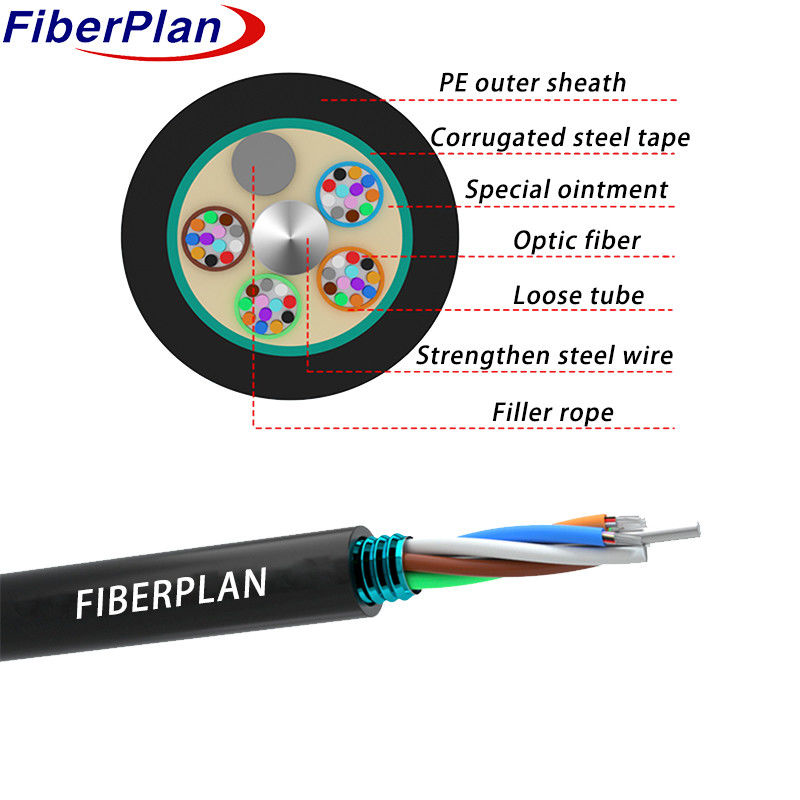

Эта конструкция кабеля включает в себя различные защитные элементы для обеспечения его долговечности и функциональности.
Внутри высокомодульной пластиковой свободной трубки, она вмещает как одномодовые, так и многомодовые волокна, обеспечивая безопасность и безопасность.
В центре находится стальная проволока, часто покрытая полиэтиленом для
Вокруг этого центрального компонента,
трубки и наполнители тщательно привязаны к компактному и круговому ядру кабеля.
добавлен с продольным слоем PSP над ядром кабеля, повышая его устойчивость к воде в
В дополнение к этой прочной конструкции, кабель окружает PE-оболочка, обеспечивающая дополнительную защиту.
против факторов окружающей среды.
Применение
1 Предназначен для распределения на открытом воздухе: этот кабель спроектирован для выдержки различных условий на открытом воздухе,
обеспечение долговечности и надежности в сложных условиях.
2 Универсальные методы монтажа: хорошо подходит для установки в воздухе и может быть также проложен через трубопроводы,
предлагая гибкость в развертывании.
3 Совместимость сетей на большие расстояния и локальных сетей: этот кабель поддерживает как
Он подходит для локальных сетей, удовлетворяя различным потребностям связи.
Характеристика
1 Прочная механическая прочность и температурная устойчивость обеспечивают надежность в различных условиях.
2 Устойчивая к гидролизу высокопрочная прочная трубка обеспечивает исключительную долговечность.
3 Специализированное соединение для наполнения труб обеспечивает критическую защиту волокон, обеспечивая надежную производительность.
4 Отличная стойкость к раздавлению и гибкость, подходящие для требовательных сценариев установки.
5 ПЭ-оболочка защищает от УФ-излучения, повышая долговечность кабеля.
6 Различные меры обеспечивают водонепроницаемость: центральная стальная проволока для прочности, 100% наполнение кабельного ядра и PSP
повышение устойчивости к влаге.
Подробности по конструкции кабеля
| Количество волокон | 2 ~ 144 ядра | |||||||
| Защита от влаги | Система блокировки воды | |||||||
| Центральная сила | Материал | Стальная проволока/ФРП/ФРП с PE-покрытием | ||||||
| Размер | 1.5mm~2.0mm | |||||||
| Пропускная трубка | материалы | ПБТ | ||||||
| диаметр | Ф2.2 (внешний/внутренний) | |||||||
| Наполнение труб | Соединение для наполнения труб | |||||||
| Бронежилеты | Материал | Кольцевая лента | ||||||
| Внешняя оболочка | материалы | PE,HDPE | ||||||
| диаметр | 10,70±0,2 мм | |||||||
Цвет волокна
| Количество волокон на трубка 8 ядра |
1 | 2 | 3 | 4 | 5 | 6 |
| Синий | Оранжевый | Зеленый | Коричневый | Серое | Белый | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Красный | Черный | Желтый | Виолетка | Розовый | Аква | |
| Для черного цвета не нужно отмечать черный трассировщик, вместо этого используется натуральный цвет. | ||||||
Механические характеристики кабеля
| ядро | Диаметр кабеля | вес | |||||
| 2 ядра до 60 ядра | 100,0±0,3 мм | 115±5 кг/км | |||||
| 72 ядра | 100,5±0,3 мм | 120±5 кг/км | |||||
| 96 ядер | 120,5±0,3 мм | 180±5 кг/км | |||||
| 144 ядра | 140,5±0,3 мм | 245±5 кг/км | |||||
| Минимальный радиус изгиба ((мм) | Долгосрочные | 10D | |||||
| Сгибание Радиус ((мм) |
Краткосрочный | 20D | |||||
| Минимально допустимое Прочность на тягу ((N) |
Долгосрочные | 600 | |||||
| Минимально допустимое Прочность на тягу ((N) |
Краткосрочный | 1500 | |||||
| Нагрузка на раздавление (N/100mm) | Долгосрочные | 300 | |||||
| Нагрузка на раздавление (N/100mm) | краткосрочный | 1000 | |||||
| Операция температура (°C) |
-40+70 | ||||||
| Установка температура ((°C) |
-20+60 | ||||||
Характеристика волокна
| Стиль волокна | Единица | СМ G652 |
СМ G652D |
ММ 50/125 |
ММ 62.5/125 |
ММ OM3-300 |
|
| состояние | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| уменьшение | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/10 | - Я не знаю. | - Я не знаю. | |||
| Депрессия | 1550 нм | PS/(nm*km) | - Я не знаю. | ≤ 18 | - Я не знаю. | - Я не знаю. | Депрессия |
| 1625 нм | PS/(nm*km) | - Я не знаю. | ≤ 22 | - Я не знаю. | - Я не знаю. | ||
| Пропускная частота | 850 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥400 | ¥160 | Пропускная частота |
| 1300 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥800 | ¥500 | ||
| Нулевая длина волны дисперсии | nm | 1300-1324 гг. | ¥1302, ≤1322 |
- Я не знаю. | - Я не знаю. | ¥ 1295 ≤1320 |
|
| Напряжение с нулевым сокращением | nm | ≤ 0.092 | ≤ 0.091 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| PMD Максимальное количество индивидуальных волокон | ≤ 0.2 | ≤ 0.2 | - Я не знаю. | - Я не знаю. | ≤ 0.11 | ||
| Значение ссылки PMD | Пс.2* км) | ≤ 0.12 | ≤ 0.08 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| длина волны резки волокна λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Кабельное соединение длина волны λcc |
nm | ≤ 1260 | ≤ 1260 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| МФД | 1310 нм | Ну, ладно. | 9.2+/-0.4 | 9.2+/-0.4 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 1550 нм | Ну, ладно. | 10.4+/-0.8 | 10.4+/-0.8 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Численные Апертура ((NA) |
- Я не знаю. | - Я не знаю. | 0.200+/ -Нет.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Шаг (средний) двунаправленный измерения) |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Необычности по волоконному покрытию длина и точка |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Непрерывность | |||||||
| Разница обратного рассеяния коэффициент |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Однородность ослабления | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Диметр ядра | Ну, ладно. | Пятьдесят плюс один.0 | 62.5+/-2.5 | Пятьдесят плюс один.0 | |||
| Диаметр облицовки | Ну, ладно. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Диаметр покрытия | Ну, ладно. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Покрытие/каффинг концентрическая ошибка |
Ну, ладно. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Нециркулярность покрытия | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Ошибка концентричности ядра/обшивки | Ну, ладно. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Круглый радиус | Ну, ладно. | ≤ 4 | ≤ 4 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
