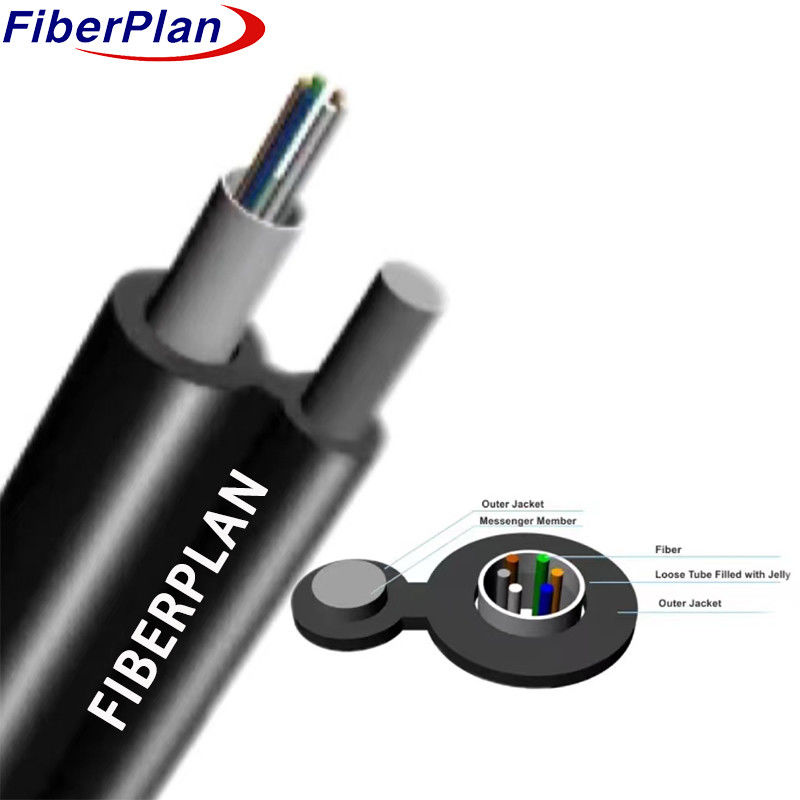

GYXTC8Y Центральный распущенный трубчатый волоконно-оптический кабель
Описание
Волокна помещаются в прочную пластиковую трубку, заполненную водонепроницаемым соединением.
Эта часть кабеля, наряду с проводами, обеспечивающими поддержку, заключена в PE-оболочку, образующую
Строение Игуре 8.
Применение
1 Приспособлен для наружных установок.
2 Идеально подходит для воздушного и трубопроводного применения.
3 Содействует связи на большие расстояния и локальной сети.
Характеристика
1 Установленная конструкция свободной трубы обеспечивает надежную производительность.
2 Неметаллическая прочность обладает отличными антиэлектромагнитными свойствами.
3 Проявляет превосходную механическую и экологическую устойчивость.
4 Гибкая и изгибаемая с хорошими характеристиками.
5 Легкий и небольшой диаметр, облегчающий установку.
Подробности строительства кабеля
| Количество волокон |
2F-24F |
| Пропускная трубка |
Материал |
ПБТ |
Диаметр |
2.8 мм |
| Наполнение труб |
Матеиал |
Соединение для наполнения |
| Система блокировки воды |
Материал |
Водозащитная лента / Гель для заполнения |
| Член психической силы |
Матеиал |
Провод из стали |
Размер |
10,4 мм |
| Галлюс |
Матеиал |
PE |
Размер
(h*w) |
1.5 мм*1.0 мм |
| Внешняя оболочка |
Материал |
PE |
Цвет |
черный |
| Диаметр |
3.8*6.5-12
(±0,5) мм |
Толщина |
10,6±0,05 мм |
Механические и экологические характеристики кабеля
| Прочность на растяжение |
Долгосрочные |
600N |
| Краткосрочный |
1500N |
| Нагрузка на раздавление |
Долгосрочные |
300N/100 мм |
| Краткосрочный |
1000N/100 мм |
| Радиус изгиба |
Динамическая |
20D |
| Статика |
10D |
| Температура установки |
-10°C+60°C |
| Температура хранения |
-40°C+70°C |
Характеристики волокон
| Тип волокна |
Единица |
SM G652D |
MM 50/125 |
MM 62.5/125 |
| Состояние |
мм |
1310/1550 |
850/1300 |
850/1300 |
| Ослабление |
dB/km |
≤ 0,36/0.24 |
≤ 3,0/1.5 |
≤ 3,0/1.5 |
| Диаметр облицовки |
Ну, ладно. |
125±0.3 |
125±0.5 |
125±0.3 |
| Некруглость облицовки |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Диаметр покрытия |
Ну, ладно. |
242±6 |
242±6 |
242±6 |
