На открытом воздухе кабель оптического волокна
>
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GYXTC8Y |

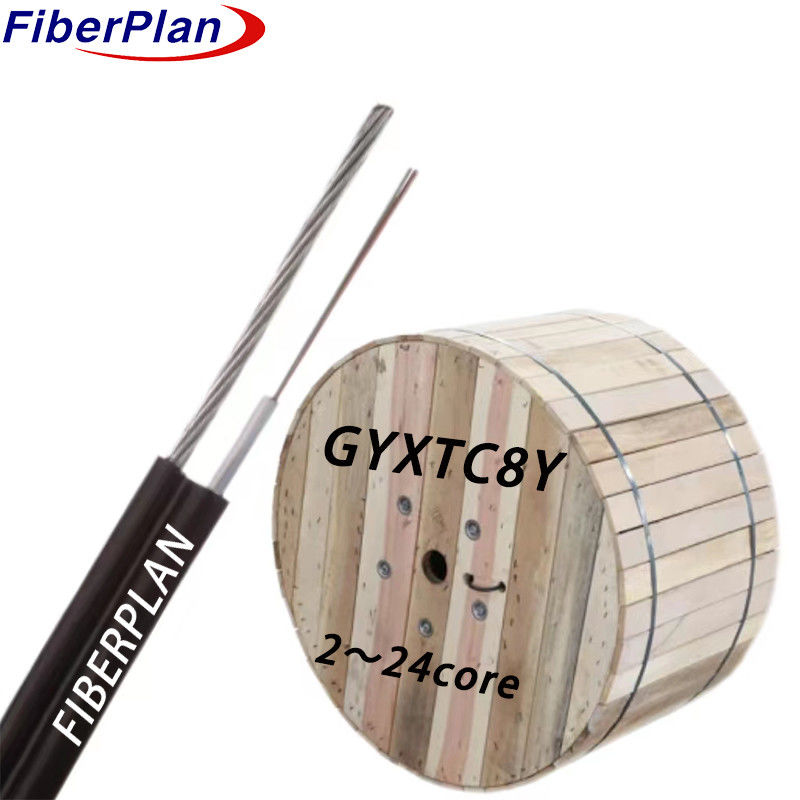

GYXTC8Y Воздушный волоконно-оптический кабель с центральной конструкцией свободной трубы
Описание
Кабель включает волокна, помещенные в высокомодульную пластиковую простую трубку, заполненную водонепроницаемым
В сопровождении опорных проводов эта установка заключена в PE-оболочку, образуя структуру на фиг. 8.
Применение
1 Предназначен для использования на открытом воздухе, обеспечивая долговечность.
2 Совместима с воздушными и трубопроводными методами установки.
3 Идеально подходит для связи на большие расстояния и в локальных сетях.
Характеристика
1 Доказана производительность при проверенной конструкции свободной трубы.
2 Неметаллическая прочность обеспечивает исключительную антиэлектромагнитную способность.
3 Замечательная механическая и экологическая устойчивость.
4 Предлагает отличную гибкость и производительность изгиба.
5 Легкий вес с небольшим наружным диаметром, облегчающий установку.
Подробности строительства кабеля
| Количество волокон | 2F-24F | ||||||
|---|---|---|---|---|---|---|---|
| Пропускная трубка | Материал | ПБТ | Диаметр | 2.8 мм | |||
| Наполнение труб | Матеиал | Соединение для наполнения | |||||
| Система блокировки воды | Материал | Водозащитная лента / Гель для заполнения | |||||
| Член психической силы | Матеиал | Провод из стали | Размер | 10,4 мм | |||
| Галлюс | Матеиал | PE | Размер (h*w) |
1.5 мм*1.0 мм | |||
| Внешняя оболочка | Материал | PE | Цвет | черный | |||
| Диаметр | 3.8*6.5-12 (±0,5) мм |
Толщина | 10,6±0,05 мм | ||||
Механические и экологические характеристики кабеля
| Прочность на растяжение | Долгосрочные | 600N | |||||
| Краткосрочный | 1500N | ||||||
| Нагрузка на раздавление | Долгосрочные | 300N/100 мм | |||||
| Краткосрочный | 1000N/100 мм | ||||||
| Радиус изгиба | Динамическая | 20D | |||||
| Статика | 10D | ||||||
| Температура установки | -10°C+60°C | ||||||
| Температура хранения | -40°C+70°C | ||||||
Характеристики волокон
| Тип волокна | Единица | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Состояние | мм | 1310/1550 | 850/1300 | 850/1300 | |||
| Ослабление | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Диаметр облицовки | Ну, ладно. | 125±0.3 | 125±0.5 | 125±0.3 | |||
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Диаметр покрытия | Ну, ладно. | 242±6 | 242±6 | 242±6 | |||
