На открытом воздухе кабель оптического волокна
>
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | ГИФТЗИЯ |

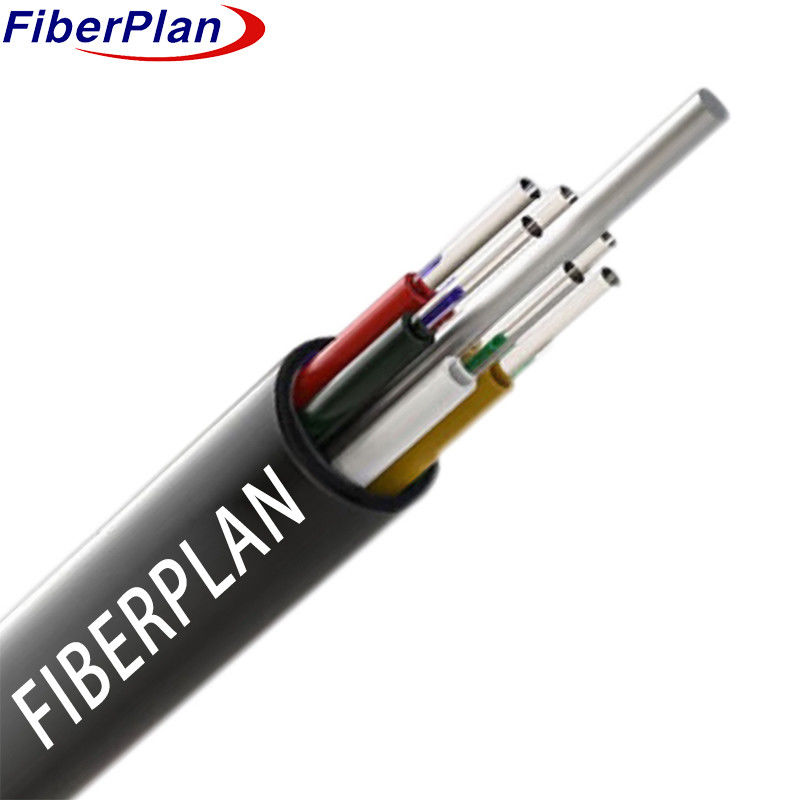

Высокопрочный распущенный трубчатый кабель для локальных сетей
Описание
Проектирование кабеля предполагает помещение волокон в высокомодульную пластиковую простую трубку, заполненную водонепроницаемой
В центре ядра фиброукрепляемый пластик (ФРП) действует как неметаллический элемент прочности.
В результате трубки и наполнители склеиваются вокруг центрального элемента прочности, образуя компактное, круглое ядро.
из-за наполнения ядра кабеля защитным соединением от проникновения воды кабель завершается
ПЭ-оболочка.
Применение
1 Идеально подходит для наружного распределения.
2 Подходит для систем трансмиссии электроэнергии на борту.
3 Хорошо подходит для доступа и локальных сетей, особенно в местах с высокими электромагнитными помехами.
Характеристики
1 Оказывает отличные механические и температурные характеристики.
2 Использует высокопрочную, устойчивую к гидролизу распущенную трубку.
3 Использует специальное соединение наполнения труб для защиты критических волокон.
4 Обладает устойчивостью к раздавлению и гибкостью.
5 Обеспечивает полное заполнение кабельного ядра заполнительным соединением.
Детали структуры
| Спецификация | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| Число волокон | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| No труб | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Волокно на трубку | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Номер наполнителя | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| Диаметр трубы (± 0,1 мм) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Толщина свободной трубы | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Nom. Внешний диаметр (± 0,2 мм) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Толщина куртки (± 0,1 мм) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Материал свободных труб | ПБТ | ПБТ | ПБТ | ПБТ | ПБТ | ПБТ | ПБТ | ПБТ |
| Цвет распущенной трубы | Стандартный спектр | Стандартный спектр | Стандартный спектр | Стандартный спектр | Стандартный спектр | Стандартный спектр | Стандартный спектр | Стандартный спектр |
| Материал элемента центральной прочности | ФРП | ФРП | ФРП | ФРП | ФРП | ФРП | ФРП | ФРП |
| Диаметр центральной прочности | 1.4 мм (6-48F) | 1.4 мм (6-48F) | 1.4 мм (6-48F) | 1.4 мм (6-48F) | 1.4 мм (6-48F) | 2 мм (72-144F) | 2 мм (72-144F) | 2 мм (72-144F) |
| Склад | - | - | - | - | - | PE (только для 96F-144F) | PE (только для 96F-144F) | PE (только для 96F-144F) |
| Материал наполнителя | PP | PP | PP | PP | PP | - | - | - |
| Цвет наполнителя | Черный | Черный | Черный | Черный | Черный | - | - | - |
| Материал системы блокировки воды | Гель для наполнения | Гель для наполнения | Гель для наполнения | Гель для наполнения | Гель для наполнения | Гель для наполнения | Гель для наполнения | Гель для наполнения |
| Материал внешней оболочки | PE | PE | PE | PE | PE | PE | PE | PE |
| Цвет внешней оболочки | Черный | Черный | Черный | Черный | Черный | Черный | Черный |
Механические и экологические характеристики
| Недвижимость | Долгосрочные | Краткосрочный |
|---|---|---|
| Прочность на растяжение | 600N | 1500N |
| Нагрузка на сдавливание | 300N/100 мм | 1000N/100 мм |
| Радиус изгиба | Динамика: 20D | Статика: 10D |
| Спецификации температуры | Хранение: от -20 до +70°C | Установка: от -10 до +60°С |
Производительность волокон
| Стиль волокна | Единица | SM G652D | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| Состояние | мм | 1310/1550 | 850/1300 | 850/1300 |
| Ослабление | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 |
| Диаметр облицовки | Ну, ладно. | 125±0.5 | 125±0.5 | 125±0.5 |
| Некруговатость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Диаметр покрытия | Ну, ладно. | 242±6 | 242±6 | 242±6 |
