На открытом воздухе кабель оптического волокна
>
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GYFXTY |

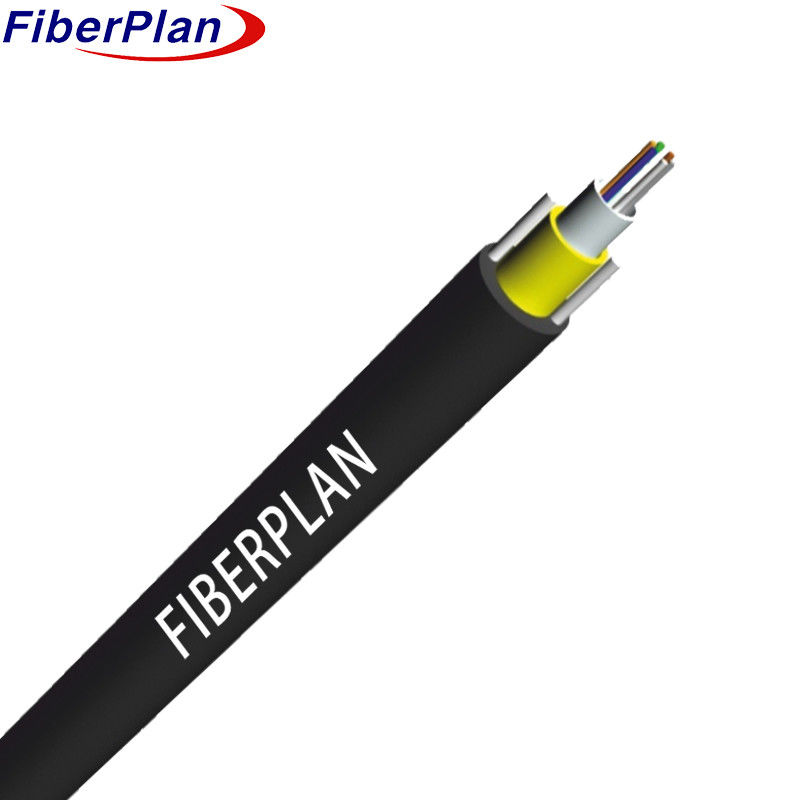

Кабель из оптических волокон Unitube, усиленный FRP 2 ~ 24F, водостойкий
Описание
Защитная сборка помещает волокна в гибкую трубу, сделанную из прочного, прочного пластика.
Эта труба заполнена специальным соединением, устойчивым к проникновению воды.
Кроме того, две параллельные трубки, укрепленные волокном,
Пластиковые элементы (ФРП) расположены по обе стороны сборки для дополнительной структурной поддержки.
затем завершается прочной наружной оболочкой из полиэтилена (PE) для общей защиты.
Применение
Настоящая спецификация охватывает общие требования к центральному свободному трубопроводу для наружного кабеля для антенны или канала.
Характеристики
· Хорошие механические и температурные характеристики.
· Высокопрочная свободная трубка, устойчивая к гидролизу.
· Специальное соединение наполнения труб обеспечивает критическую защиту волокон.
· Сопротивляемость и гибкость.
· ФРП обеспечивают прочность на растяжение.
· Малый диаметр, легкий вес и удобная установка.
Детали структуры
| Количество волокон | 2F-24F | ||||||
| Пропускная трубка | Материал | ПБТ | Цвет | Стандартный спектр | |||
| Диаметр | 20,6±0,1 мм | Толщина | 00,5±0,05 мм | ||||
| Силовой член | Материал | ФРП | Диаметр | Φ1,0 мм | |||
| Внешняя оболочка | Материал | MDPE/HDPE | Цвет | Черный | |||
| Диаметр | 7.1±0,5 мм | Толщина | 20,0±0,2 мм | ||||
Механические и экологические характеристики
| Прочность на растяжение | Долгосрочная (N) | 400N | |||||
| Кратковременный (N) | 800N | ||||||
| Нагрузка на раздавление | Долгосрочные | 300N/100 мм | |||||
| Краткосрочный | 1000N/100 мм | ||||||
| Радиус изгиба | Динамическая | 20D | |||||
| Статика | 10D | ||||||
| Температура установки | -10°C+60°C | ||||||
| Температура хранения | -40°C+70°C | ||||||
Производительность волокон
| Тип волокна | Единица | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Состояние | мм | 1310/1550 | 850/1300 | 850/1300 | |||
| Ослабление | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Диаметр облицовки | Ну, ладно. | 125±0.2 | 125±0.2 | 125±0.2 | |||
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Диаметр покрытия | Ну, ладно. | 242±6 | 242±6 | 242±6 | |||
