На открытом воздухе кабель оптического волокна
>
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GYTY53 |

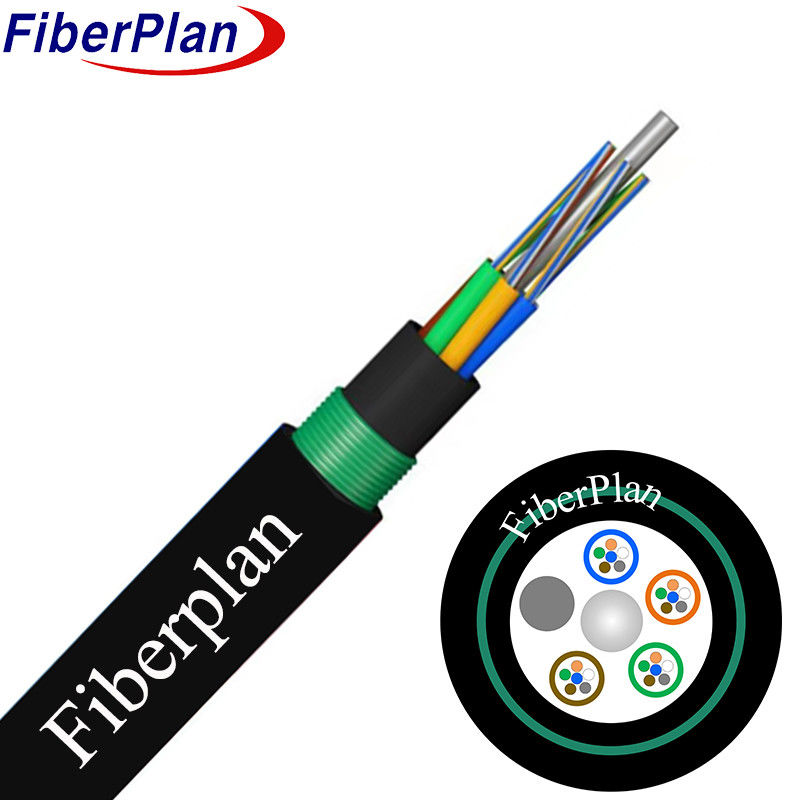

Сильная высокопрочная двойная оболочка бронетанковая GYTY53
Описание
Конфигурация кабеля включает волокна, размещенные в гибкой трубе из высокопрочного пластика, заполненной
В центре расположена стальная проволока, иногда покрытая полиэтиленом.
илен (PE) для кабелей с более высоким количеством волокон, служащий элементом металлической прочности.
Для защиты от проникновения воды, кабель
ядро заполняется заполнительным соединением и покрывается тонким PE внутренним покрытием.
продольно наносится на внутреннюю оболочку, завершая кабель защитной наружной оболочкой PE.
Применение
1 Приспособлен для распространения на открытом воздухе, обеспечивая долговечность в различных условиях.
2 Совместима с воздушными, канальными и прямыми захоронениями.
3 Разработан для связи на большие расстояния и в локальных сетях.
Характеристика
1 Отличная механическая прочность и температурная устойчивость.
2 Гидролизоустойчивая высокопрочная конструкция свободных труб.
3 Специализированное соединение для наполнения труб обеспечивает защиту важнейших волокон.
4 Балансы с гибким сопротивлением к раздавлению для универсального использования.
5 Обеспечивает водонепроницаемость с помощью нескольких мер:
* Центральная прочность обеспечивается стальной проволокой.
* Полное заполнение кабельного ядра с помощью соединения для заполнения свободных труб.
* Ограничитель влажности APL.
* слой PSP для повышения влагостойкости.
* Водоотталкивающий материал для дополнительной защиты.
Детали структуры
| Число волокон | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Число труб | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| волокна на трубку | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Наполнитель | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Диаметр свободной трубы (± 0,1 мм) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Внутренний диаметр оболочки (± 0,2 мм) | 7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Внешний диаметр (± 0,5 мм) | 12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Толщина наружного диаметра (± 0,1 мм) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Пропускная трубка | Материал | ПБТ | Цвет | Стандартный спектр | |||
| Наполнитель | Материал | PP | Цвет | Черный | |||
| Наполнение труб | Материал | Соединение для наполнения | |||||
| Центральная сила | Материал | ФРП | Диаметр | 20,0 мм | |||
| Система блокировки воды | Материал | Водозащитная лента / Гель для заполнения | |||||
| Сцепление шнура | Количество | 2 шт. | Цвет | Белый | |||
| Внутренняя оболочка | Материал | PE | Цвет | Черный | |||
| Броня | Материал | Кольцевая лента | |||||
| Внешняя оболочка | Материал | PE | Цвет | Черный | |||
Механические и экологические характеристики
| Прочность на растяжение | Долгосрочная (N) | 1000N | |||||
| Кратковременный (N) | 3000N | ||||||
| Нагрузка на раздавление | Долгосрочные | 3000 Н/100 мм | |||||
| Краткосрочный | 1000N/100 мм | ||||||
| Радиус изгиба | Динамическая | 20D | |||||
| Статика | 10D | ||||||
| Температура установки | -10°C+60°C | ||||||
| Температура хранения | -40°C+70°C | ||||||
Характеристики волокон
| Тип волокна | Единица | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Состояние | мм | 1310/1550 | 850/1300 | 850/1300 | |||
| Ослабление | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Диаметр облицовки | Ну, да. | 125±0.5 | 125±0.5 | 125±0.5 | |||
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Диаметр покрытия | Ну, да. | 242±6 | 242±6 | 242±6 | |||
