На открытом воздухе кабель оптического волокна
>
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GYFTY53 |

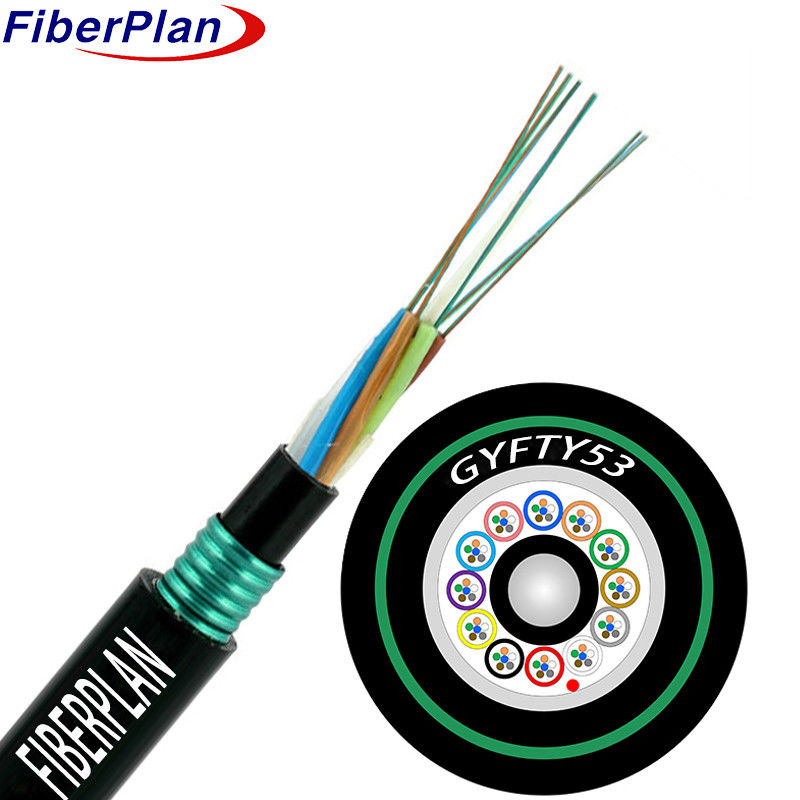

Использование на открытом воздухе с защитой от грызунов для прямого захоронения GYFTY53
Описание
Структура кабеля состоит из волокон, помещенных в прочную пластиковую трубку, заполненную водонепроницаемым соединением.
В ядре - волокно-укрепленный пластик (ВФП), иногда покрытый полиэтиленом (ПЭ) для кабелей с высоким количеством волокон,
Трубки и наполнители обернуты вокруг этого прочности, образуя
Это ядро защищено от проникновения воды водоотталкивающей лентой, покрытой тонким
После этого на внутреннюю оболочку продольно наносится слой PSP, и кабель заканчивается.
для дополнительной защиты.
Применение
★ Разработан для распространения на открытом воздухе и прямого захоронения, обеспечивая долговечность в различных условиях.
★ Специально разработан для систем трансмиссии энергии, оптимизирующих эффективность передачи энергии.
★ Идеально подходит для доступа и локальных сетей в районах с высокими электромагнитными помехами, обеспечивая надежную связь
Среди сложных условий.
Характеристика
1 Высокая механическая устойчивость и температурная стабильность.
2 Гидролизоустойчивая высокопрочная конструкция свободных труб.
3 Критическая защита волокон обеспечивается специальным соединением для заполнения труб.
4 Балансы с гибким сопротивлением к раздавлению для универсального использования.
5 Полностью заполненное ядро кабеля с свободным соединением для заполнения труб для повышения защиты.
6 слой PSP, повышающий устойчивость к влаге для повышения долговечности.
Детали структуры
| Число волокон | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Число труб | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| волокна на трубку | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Наполнитель | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Диаметр свободной трубы (± 0,1 мм) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Внутренний диаметр оболочки (± 0,2 мм) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Внешний диаметр (± 0,5 мм) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Толщина диаметра (± 0,1 мм) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Пропускная трубка | Материал | ПБТ | Цвет | Стандартный спектр | |||
| Наполнитель | Материал | PP | Цвет | Черный | |||
| Наполнение труб | Материал | Соединение для наполнения | |||||
| Центральная сила | Материал | ФРП | Диаметр | 20,0 мм | |||
| Система блокировки воды | Материал | Водозащитная лента / Гель для заполнения | |||||
| Сцепление шнура | Количество | 2 шт. | Цвет | Белый | |||
| Внутренняя оболочка | Материал | PE | Цвет | Черный | |||
| Броня | Материал | Кольцевая лента | |||||
| Внешняя оболочка | Материал | PE | Цвет | Черный | |||
Механические и экологические характеристики
| Прочность на растяжение | Долгосрочная (N) | 1000N | |||||
| Кратковременный (N) | 3000N | ||||||
| Нагрузка на раздавление | Долгосрочные | 3000 Н/100 мм | |||||
| Краткосрочный | 1000N/100 мм | ||||||
| Радиус изгиба | Динамическая | 20D | |||||
| Статика | 10D | ||||||
| Температура установки | -10°C+60°C | ||||||
| Температура хранения | -40°C+70°C | ||||||
Характеристики волокон
| Тип волокна | Единица | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Состояние | мм | 1310/1550 | 850/1300 | 850/1300 | |||
| Ослабление | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Диаметр облицовки | Ну, ладно. | 125±0.3 | 125±0.3 | 125±0.3 | |||
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Диаметр покрытия | Ну, ладно. | 242±3 | 242±3 | 242±3 | |||
