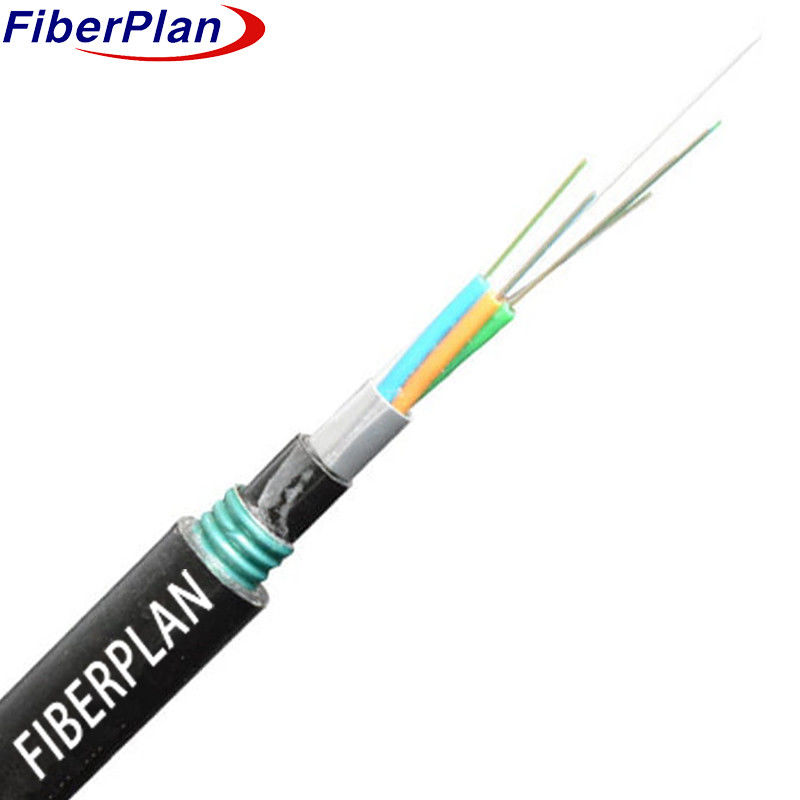

12C SM MM G652D Прямое захоронение наружного мультимодного волоконно-оптического кабеля GYFTA53
Описание
Этот волоконно-оптический кабель использует высокопрочную, свободную конструкцию трубки для размещения 250 мкм волокон в высокомодерном
Эти трубки заполнены водонепроницаемым соединением и окружены неметаллическим FRP-стровком.
Окруженные этим ядром, трубки и наполнители образуют компактную кабельную структуру.
Для защиты от проникновения воды вокруг кабеля наносится алюминиевый полиэтиленовый ламинат (АПЛ).
Затем добавляется тонкая PE внутренняя оболочка, усиленная слоем кевларной пряжи для повышения температуры.
Последний слой кабеля включает в себя PSP, применяемый вдоль для устойчивости к влаге, и он
Окружены наружной оболочкой PE для общей защиты.
Применение
1 Идеально подходит для использования на открытом воздухе, включая установки для непосредственного захоронения.
2 Подходит для систем трансмиссии электроэнергии на борту.
3 Разработан для доступа и локальных сетей в районах с высоким уровнем электромагнитных помех.
Характеристика
1 Устойчивые механические и температурные характеристики, обеспечивающие надежность в различных условиях.
2 Специальное соединение, заполняющее трубку, очень важно для защиты волокон.
3 Балансирует сопротивление раздавливанию с гибкостью для универсальной установки.
4 Применение PSP повышает устойчивость к влаге, повышая долговечность кабеля.
Детали структуры
| Число волокон |
6 |
12 |
24 |
48 |
72 |
96 |
144 |
| Число труб |
1 |
2 |
4 |
4 |
6 |
8 |
12 |
| волокна на трубку |
6 |
6 |
6 |
12 |
12 |
12 |
12 |
| Наполнитель |
5 |
4 |
2 |
2 |
0 |
0 |
0 |
Диаметр свободной трубы
(± 0,1 мм) |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
Внутренний диаметр оболочки
(± 0,2 мм) |
7.6 |
7.6 |
7.6 |
7.6 |
7.6 |
9.2 |
11.8 |
Внешний диаметр
(± 0,5 мм) |
12.2 |
12.2 |
12.2 |
12.2 |
12.2 |
13.8 |
16.5 |
Толщина диаметра
(± 0,1 мм) |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.7 |
1.7 |
| Пропускная трубка |
Материал |
ПБТ |
Цвет |
Стандартный спектр |
| Наполнитель |
Материал |
PP |
Цвет |
Черный |
| Наполнение труб |
Материал |
Соединение для наполнения |
| Центральная сила |
Материал |
ФРП |
Диаметр |
20,0 мм |
| Система блокировки воды |
Материал |
Водозащитная лента / Гель для заполнения |
| Сцепление шнура |
Количество |
2 шт. |
Цвет |
Белый |
| Внутренняя оболочка |
Материал |
PE |
Цвет |
Черный |
| Броня |
Материал |
Кольцевая лента |
| Внешняя оболочка |
Материал |
PE |
Цвет |
Черный |
Механические и экологические характеристики
| Прочность на растяжение |
Долгосрочная (N) |
1000N |
| Кратковременный (N) |
3000N |
| Нагрузка на раздавление |
Долгосрочные |
3000 Н/100 мм |
| Краткосрочный |
1000N/100 мм |
| Радиус изгиба |
Динамическая |
20D |
| Статика |
10D |
| Температура установки |
-10°C+60°C |
| Температура хранения |
-40°C+70°C |
Характеристики волокон
| Тип волокна |
Единица |
SM G652D |
MM 50/125 |
MM 62.5/125 |
| Состояние |
мм |
1310/1550 |
850/1300 |
850/1300 |
| Ослабление |
dB/km |
≤ 0,35/0.20 |
≤ 3,0/1.5 |
≤ 3,0/1.5 |
| Диаметр облицовки |
Ну, ладно. |
125±0.3 |
125±0.3 |
125±0.3 |
| Некруглость облицовки |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Диаметр покрытия |
Ну, ладно. |
242±3 |
242±3 |
242±3 |
