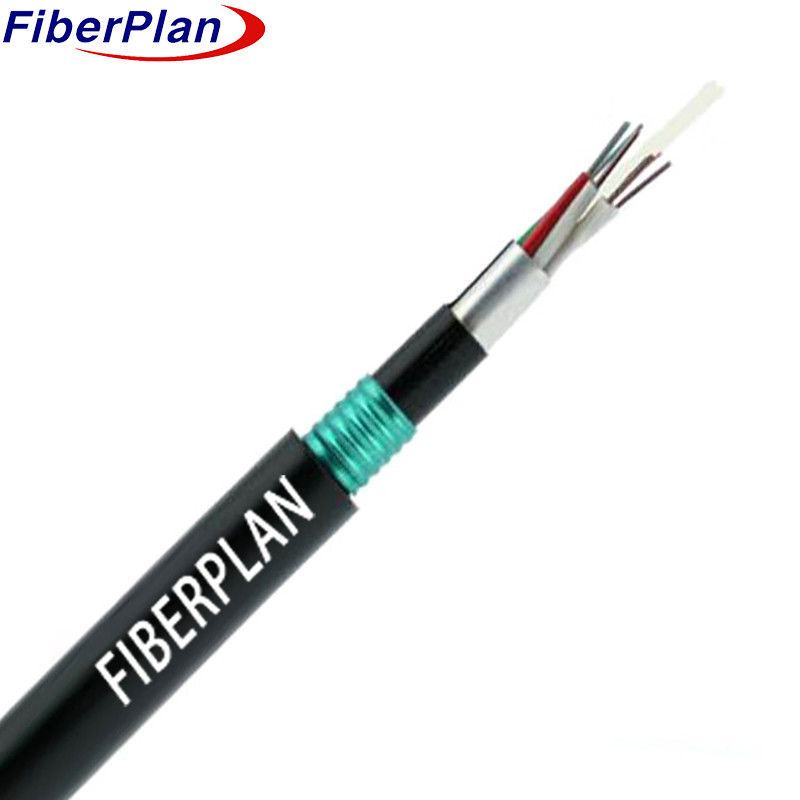

Внешний бронированный кабель высокого модуля пластиковая свободная трубка GYFTA53
Описание
250 мкм волокна помещены в высокомодульную пластиковую простую трубку, заполненную водонепроницаемым соединением.
Неметаллическое ядро FRP служит центральным элементом прочности, вокруг которого трубы и наполнители
Склад APL защищает ядро от воды, за которым следует тонкий PE
Кевларная пряжа повышает прочность на растяжение, покрыта слоем PSP и завершена внешней PE
Покрывало.
Применение
1 Идеально подходит для использования на открытом воздухе, включая установки для непосредственного захоронения.
2 Подходит для систем трансмиссии электроэнергии на борту.
3 Разработан для доступа и локальных сетей в районах с высоким уровнем электромагнитных помех.
Характеристика
1 Отличная механическая и температурная устойчивость.
2 Специализированное соединение для заполнения труб обеспечивает защиту жизненно важных волокон.
3 Балансы раздавливают сопротивление гибкостью.
4 PSP-слой повышает устойчивость к влаге для повышения долговечности.
Детали структуры
| Число волокон |
6 |
12 |
24 |
48 |
72 |
96 |
144 |
| Число труб |
1 |
2 |
4 |
4 |
6 |
8 |
12 |
| волокна на трубку |
6 |
6 |
6 |
12 |
12 |
12 |
12 |
| Наполнитель |
5 |
4 |
2 |
2 |
0 |
0 |
0 |
Диаметр свободной трубы
(± 0,1 мм) |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
Внутренний диаметр оболочки
(± 0,2 мм) |
7.6 |
7.6 |
7.6 |
7.6 |
7.6 |
9.2 |
11.8 |
Внешний диаметр
(± 0,5 мм) |
12.2 |
12.2 |
12.2 |
12.2 |
12.2 |
13.8 |
16.5 |
Толщина диаметра
(± 0,1 мм) |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.7 |
1.7 |
| Пропускная трубка |
Материал |
ПБТ |
Цвет |
Стандартный спектр |
| Наполнитель |
Материал |
PP |
Цвет |
Черный |
| Наполнение труб |
Материал |
Соединение для наполнения |
| Центральная сила |
Материал |
ФРП |
Диаметр |
20,0 мм |
| Система блокировки воды |
Материал |
Водозащитная лента / Гель для заполнения |
| Сцепление шнура |
Количество |
2 шт. |
Цвет |
Белый |
| Внутренняя оболочка |
Материал |
PE |
Цвет |
Черный |
| Броня |
Материал |
Кольцевая лента |
| Внешняя оболочка |
Материал |
PE |
Цвет |
Черный |
Механические и экологические характеристики
| Прочность на растяжение |
Долгосрочная (N) |
1000N |
| Кратковременный (N) |
3000N |
| Нагрузка на раздавление |
Долгосрочные |
3000 Н/100 мм |
| Краткосрочный |
1000N/100 мм |
| Радиус изгиба |
Динамическая |
20D |
| Статика |
10D |
| Температура установки |
-10°C+60°C |
| Температура хранения |
-40°C+70°C |
Характеристики волокон
| Тип волокна |
Единица |
SM G652D |
MM 50/125 |
MM 62.5/125 |
| Состояние |
мм |
1310/1550 |
850/1300 |
850/1300 |
| Ослабление |
dB/km |
≤ 0,35/0.20 |
≤ 3,0/1.5 |
≤ 3,0/1.5 |
| Диаметр облицовки |
Ну, ладно. |
125±0.3 |
125±0.3 |
125±0.3 |
| Некруглость облицовки |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Диаметр покрытия |
Ну, ладно. |
242±3 |
242±3 |
242±3 |
