На открытом воздухе кабель оптического волокна
>
|
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | ASU (мини-ADSS) |

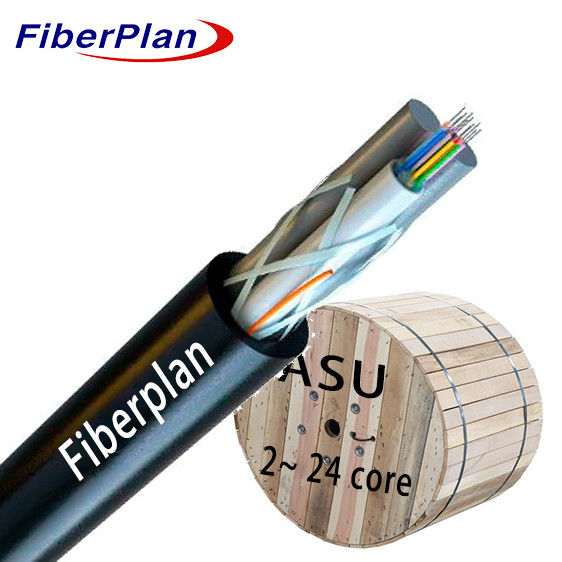

Внешний воздушный одноколонный мини-адссе ASU волоконно-оптический кабель
Описание
Этот волоконно-оптический кабель ASU выделяется как востребованное решение в оптических сетях FTTH, прежде всего для
Он оснащен волоконно-оптическим кабелем типа G.652D, что не только гарантирует высокую
Он не только обеспечивает высокую производительность передачи данных, но и предлагает удивительную простоту установки.
¦это также касается экономической эффективности. ¦с более низкими затратами на установку и техническое обслуживание, он поддерживает
В структуре он включает в себя беспроводный кабель из оптических волокон SM.
Кроме того, он включает в себя два специально разработанных компонента, которые
Это позволяет упростить закрепление и подвеску веревки, усиливая ее устойчивость и стабильность в сложной сети.
Конфигурация орка.
Применение
1 Приспособление для распределения на открытом воздухе: адаптировано для использования на открытом воздухе, что указывает на устойчивость и
пригодность для различных погодных условий и внешних факторов.
3 Совместимость с трансмиссией электроэнергии на магистральной основе: способна справляться с требованиями трансмиссии электроэнергии на магистральной основе
Системы, предполагающие надежность и эффективность в управлении высокомощными трансмиссиями в обширных
сетей.
4 Высокая адаптивность к электромагнитным помехам: подходит для доступа и локальных сетей в местах с высокой
электромагнитные помехи, подразумевающие способность минимизировать восприимчивость к помехам и поддерживать
Устойчивая связь даже в сложных электромагнитных условиях.
Характеристика
1 Устойчивые механические и температурные характеристики: надежная функциональность в различных температурных диапазонах и
уровни механических нагрузок для постоянной работы.
2 Гидролизоустойчивая высокопрочная свободная трубка: прочная трубная структура, устойчивая к гидролизу, обеспечивающая
Долговечность даже в условиях влажности 3Специализировался.
3 Защита волокна: специальные трубки заполнения композитные щиты волокна, обеспечивая необходимую защиту для их
долголетия.
4 Сопротивление раздавлению и гибкость: сбалансированная стойкость к давлению с гибкостью, идеально подходит для универсальных установок.
5 Соединение для заполнения распущенной трубы: повышает защитные свойства распущенной трубы, укрепляя кабель против
факторы окружающей среды.
6 100% заполнение кабельного ядра: полное заполнение кабельного ядра обеспечивает всеобъемлющую защиту,
против различных внешних факторов в долгосрочной перспективе.
Подробности по конструкции кабеля
| Количество волокон | 2-12 ядра | |||||||
| Защита от влаги | Водяная лента | |||||||
| Прочные трубки и элементы наполнителя | материалы | ПБТ | ||||||
| диаметр | 2.2ммФ±0.1 мм | |||||||
| Центральная сила | материалы | ФРП | ||||||
| Размер | 20,0 мм±0.2 мм | |||||||
| Протяженность | 50 - 150 м | |||||||
| Общий диаметр кабеля | 80,0 мм±0.5 мм | |||||||
| Пропускная трубка | материалы | ПБТ | ||||||
| диаметр | Ф2.2 (внешний/внутренний) | |||||||
| Внешняя оболочка | материалы | PE | ||||||
| диаметр | 10,8±0,2 мм | |||||||
| Масса кабеля на км | 60 кг/км | |||||||
Цвет волокна
|
Количество волокон 12 ядер на трубку |
1 | 2 | 3 | 4 | 5 | 6 |
| Синий | Оранжевый | Зеленый | Коричневый | Серое | Белый | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Красный | Черный | Желтый | Виолетка | Розовый | Аква | |
| Цвет 13 ~ 24 будет отмечен черным трассировщиком. Для черного цвета не нужно отмеченный черный трассировщик, вместо этого будет использоваться натуральный цвет. | ||||||
Механические характеристики кабеля
| Положения | Описание | ||||||
| Температура установки ((°C) | -15 ~ +60 | ||||||
| Температура работы (°C) | -40 ~ +70 | ||||||
| Минимальный радиус изгиба ((мм) | Долгосрочные | 10D | |||||
| краткосрочный | 20D | ||||||
| Допустимая прочность на растяжение ((N) | Долгосрочные | 600 | |||||
| краткосрочный | 1500 | ||||||
| Нагрузка на раздавление ((N/100mm) | Долгосрочные | 300 | |||||
| краткосрочный | 1000 | ||||||
Характеристика волокна
| Стиль волокна | Единица | СМ G652 |
СМ G652D |
ММ 50/125 |
ММ 62.5/125 |
ММ OM3-300 |
|
| состояние | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| уменьшение | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/10 | - Я не знаю. | - Я не знаю. | |||
| Депрессия | 1550 нм | PS/(nm*km) | - Я не знаю. | ≤ 18 | - Я не знаю. | - Я не знаю. | Депрессия |
| 1625 нм | PS/(nm*km) | - Я не знаю. | ≤ 22 | - Я не знаю. | - Я не знаю. | ||
| Пропускная частота | 850 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥400 | ¥160 | Пропускная частота |
| 1300 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥800 | ¥500 | ||
| Нулевая длина волны дисперсии | nm | 1300-1324 гг. | ¥1302, ≤1322 |
- Я не знаю. | - Я не знаю. | ¥ 1295 ≤1320 |
|
| Напряжение с нулевым сокращением | nm | ≤ 0.092 | ≤ 0.091 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| PMD Максимальное количество индивидуальных волокон | ≤ 0.2 | ≤ 0.2 | - Я не знаю. | - Я не знаю. | ≤ 0.11 | ||
| Значение ссылки PMD | ПС ((nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| длина волны резки волокна λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Кабельное соединение длина волны λcc |
nm | ≤ 1260 | ≤ 1260 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| МФД | 1310 нм | Ну, ладно. | 9.2±0.3 | 9.2±0.3 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 1550 нм | Ну, ладно. | 10.4±0.5 | 10.4±0.5 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Численные Апертура ((NA) |
- Я не знаю. | - Я не знаю. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Шаг (средний) двунаправленный измерения) |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Необычности по волоконному покрытию длина и точка |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Непрерывность | |||||||
| Разница обратного рассеяния коэффициент |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Однородность ослабления | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Диметр ядра | Ну, ладно. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Диаметр облицовки | Ну, ладно. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Диаметр покрытия | Ну, ладно. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Покрытие/каффинг концентрическая ошибка |
Ну, ладно. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Нециркулярность покрытия | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Ошибка концентричности ядра/обшивки | Ну, ладно. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Круглый радиус | Ну, ладно. | ≤ 4 | ≤ 4 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
