На открытом воздухе кабель оптического волокна
>
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GYFTY53 |

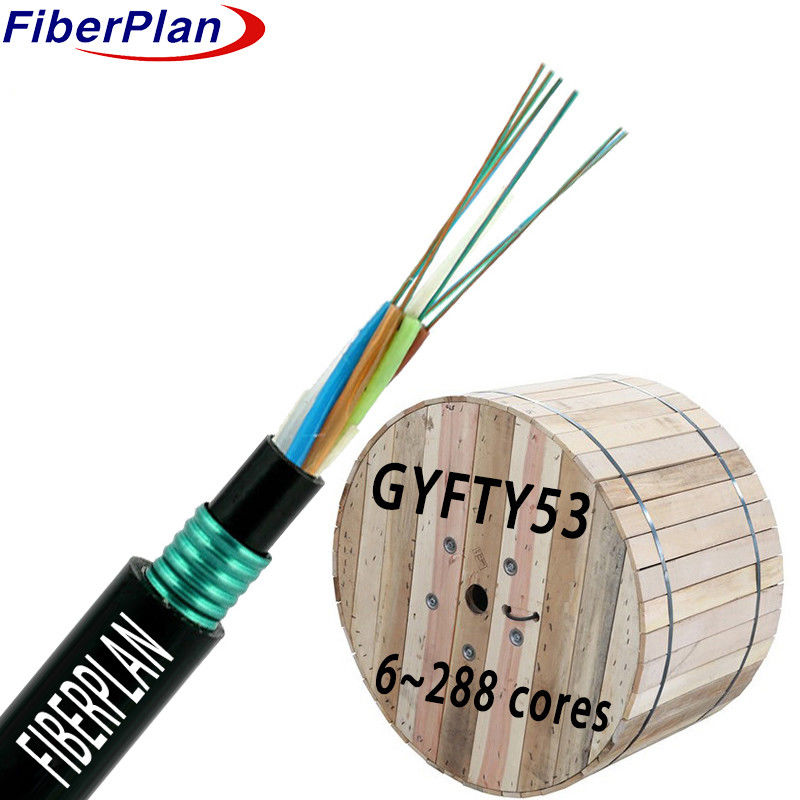

GYFTY53 Кабель прямого захоронения для наружного использования с защитой от грызунов
Описание
Оптические волокна заключены в высокопрочную пластиковую трубку, заполненную водонепроницаемым соединением.
Волокно-укрепленный пластик (ВФП) действует как элемент диэлектрической прочности, потенциально покрытый полиэтиленом для кабелей
Вокруг этого ядра, трубки и наполнители сложно расположены, образуя компактный круглый
Для защиты от проникновения воды, ядро кабеля защищено водоотталкивающей лентой и тонким PE внутренним
Наконец, на внутреннюю оболочку продольно наносится слой PSP, завершающий кабель внешней PE.
Покрытие для дополнительной защиты.
Применение
1 Приспособлен для распределения на открытом воздухе и непосредственного захоронения, обеспечивая надежную производительность в сложных условиях
наружные условия.
2 Специально разработанные для систем трансмиссии электроэнергии на магистральных линиях, обеспечивающих эффективность и надежность в широких областях
сетевые настройки.
3 Идеально подходит для доступа и локальных сетей в среде с высоким уровнем электромагнитных помех, минимизируя сигнал
нарушения стабильной связи.
Характеристика
1 Высокая механическая и температурная производительность: он превосходно выдерживает различные температуры и механические
нагрузки, обеспечивая постоянную работу.
2 Гидролизоустойчивая высокопрочная свободная трубка: эта трубка специально разработана для устойчивости к влажности
деградация, обеспечивая долговечность даже в влажной среде.
3 Специализированное соединение для заполнения труб: защищает тонкие волокна, обеспечивая их долговечность и оптимальную функциональность.
4 Сбалансированное сопротивление раздавлению с гибкостью: кабель достигает баланса между быть устойчивым к раздавлению, а
также достаточно гибкий для универсальных установок.
5 Полное заполнение свободной трубы и ядра кабеля заполнительным соединением: каждый дюйм трубы и ядра заполнены
с защитным соединением, повышая общую прочность.
6 PSP слой повышающий устойчивость к влаге: слой полиэтиленового Terephthalate действует как дополнительный щит против
влажность, повышая устойчивость кабеля к влажным условиям.
Детали структуры
| Число волокон | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Число труб | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| волокна на трубку | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Наполнитель | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Диаметр свободной трубы (± 0,1 мм) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Внутренний диаметр оболочки (± 0,2 мм) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Внешний диаметр (± 0,5 мм) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Толщина диаметра (± 0,1 мм) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Пропускная трубка | Материал | ПБТ | Цвет | Стандартный спектр | |||
| Наполнитель | Материал | PP | Цвет | Черный | |||
| Наполнение труб | Материал | Соединение для наполнения | |||||
| Центральная сила | Материал | ФРП | Диаметр | 20,0 мм | |||
| Система блокировки воды | Материал | Водозащитная лента / Гель для заполнения | |||||
| Сцепление шнура | Количество | 2 шт. | Цвет | Белый | |||
| Внутренняя оболочка | Материал | PE | Цвет | Черный | |||
| Броня | Материал | Кольцевая лента | |||||
| Внешняя оболочка | Материал | PE | Цвет | Черный | |||
Механические и экологические характеристики
| Прочность на растяжение | Долгосрочная (N) | 1000N | |||||
| Кратковременный (N) | 3000N | ||||||
| Нагрузка на раздавление | Долгосрочные | 3000 Н/100 мм | |||||
| Краткосрочный | 1000N/100 мм | ||||||
| Радиус изгиба | Динамическая | 20D | |||||
| Статика | 10D | ||||||
| Температура установки | -10°C+60°C | ||||||
| Температура хранения | -40°C+70°C | ||||||
Характеристики волокон
| Тип волокна | Единица | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Состояние | мм | 1310/1550 | 850/1300 | 850/1300 | |||
| Ослабление | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Диаметр облицовки | Ну, ладно. | 125±0.3 | 125±0.3 | 125±0.3 | |||
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Диаметр покрытия | Ну, ладно. | 242±3 | 242±3 | 242±3 | |||
