На открытом воздухе кабель оптического волокна
>
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GYXTS |

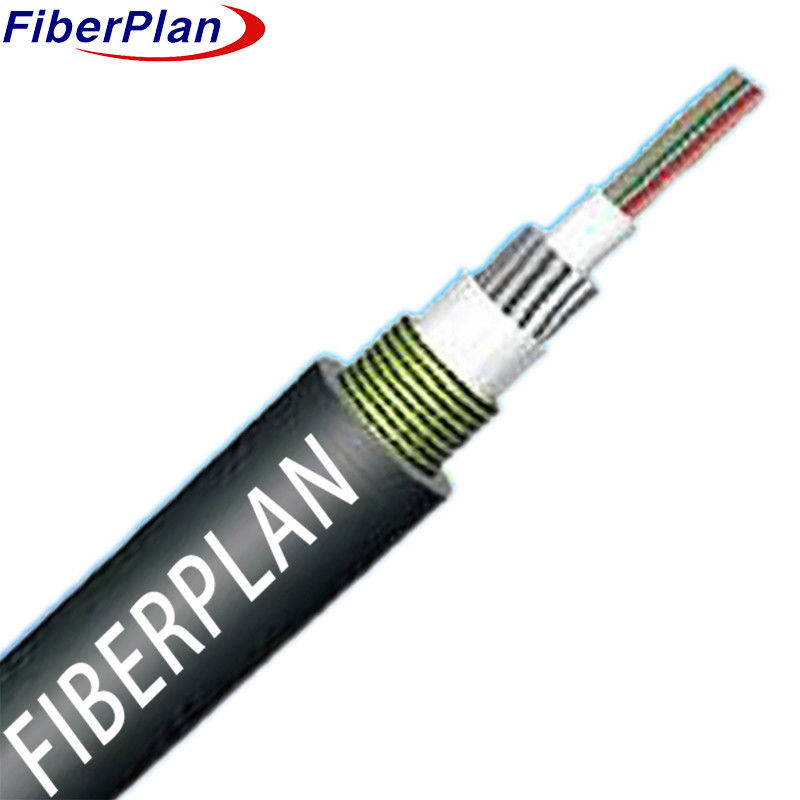

GYXTS Внешний бронированный наружный оптико-волоконный кабель
Описание
Конструкция кабеля включает оптические волокна в гибкие пластиковые трубки, заполненные водонепроницаемым соединением.
Для повышения защиты эти трубы защищены водоотталкивающей стеклянной нитью и обернуты в гофрированный
Кроме того, кабель оснащен резными проводами для удобства доступа и дополнительно укреплен прочной резьбой.
верхний слой из HDPE (полиэтилена высокой плотности) для повышения прочности и устойчивости.
Применение
1 Приспособляемость для использования на открытом воздухе: специально разработан для использования на открытом воздухе, обеспечивая надежную производительность в условиях подводного плавания.
- Погодные условия
2 Универсальная установка: подходит как для воздушных, так и для трубопроводных методов укладки, обеспечивая гибкость для различных
сценарии задержки.
3 Многофункциональность связи: способна поддерживать как дистанционную связь, так и локальную сеть
настройки, обслуживающие различные сетевые приложения на разных расстояниях.
Характеристика
1 Механическая и температурная надежность: постоянная производительность при температурных колебаниях и механических
уровень напряжения, обеспечивающий надежность.
2 Гидролизоустойчивая высокопрочная трубка: обеспечивает прочную прочность и устойчивость к гидролизу для длительного использования
в влажных условиях.
3 Критическая защита волокон: Специализированное соединение для заполнения труб эффективно защищает закрытые волокна, предлагая
необходимая защита.
4 Сопротивление раздавлению и гибкость: балансирует сопротивление давлению с гибкостью, обеспечивая универсальную установку.
5 Ультрафиолетовая защита с помощью PE-оболочки: сохраняет целостность кабеля, защищая от ультрафиолетового излучения с помощью PE-оболочки
Покрывало.
6 Всеобъемлющая конструкция заполнения: обеспечивает полную защиту окружающей среды на всем протяжении кабеля,
через заполнительные соединения как в свободной трубе, так и в полном ядре кабеля.
Детали структуры
| Количество волокон | 6-24C | ||||||
| Пропускная трубка | Материал | ПБТ | Цвет | белый | |||
| Диаметр | 20,9±0,04 мм (6-12C) | Толщина | 00,4±0,03 мм (6-12С) | ||||
| 3.5±0,04 мм (24C) | 0.5±0,04 мм (24C) | ||||||
| Простила | Материал | Стеклянная пряжа, блокирующая воду | Количество | 20 прядей | |||
| Рыбные шнуры | Количество | (1110*2) *2 | Цвет | Белый | |||
| Броня | Материал | Кольцевая лента | Диаметр | 0.21*20 мм | |||
| Внешняя оболочка | Материал | HDPE | Цвет | Черный | |||
| Диаметр | 7.4±0,1 мм (6-12C) | Толщина | 1.1±1.4 мм (6-12C) | ||||
| 8.5±0,2 мм (24C) | 10,4±0,1 мм (24C) | ||||||
| Чистая масса | 48±5 кг/км | ||||||
Механические и экологические характеристики
| Прочность на растяжение | Макс. Макс. | 2000N | |||||
| Нагрузка на раздавление | Макс. Макс. | 2000N/100 мм | |||||
| Радиус изгиба | Динамическая | 20D | |||||
| Статика | 10D | ||||||
| Температура хранения | -50°C+70°C | ||||||
| Рабочая температура | -40°C+70°C | ||||||
Характеристики волокон
| Стиль волокна | Единица | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Состояние | мм | 1310/1550 | 850/1300 | 850/1300 | |||
| Ослабление | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Диаметр облицовки | Ну, ладно. | 125±0.4 | 125±0.4 | 125±0.4 | |||
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Диаметр покрытия | Ну, ладно. | 242±6 | 242±6 | 242±6 | |||
