На открытом воздухе кабель оптического волокна
>
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GYXTW |

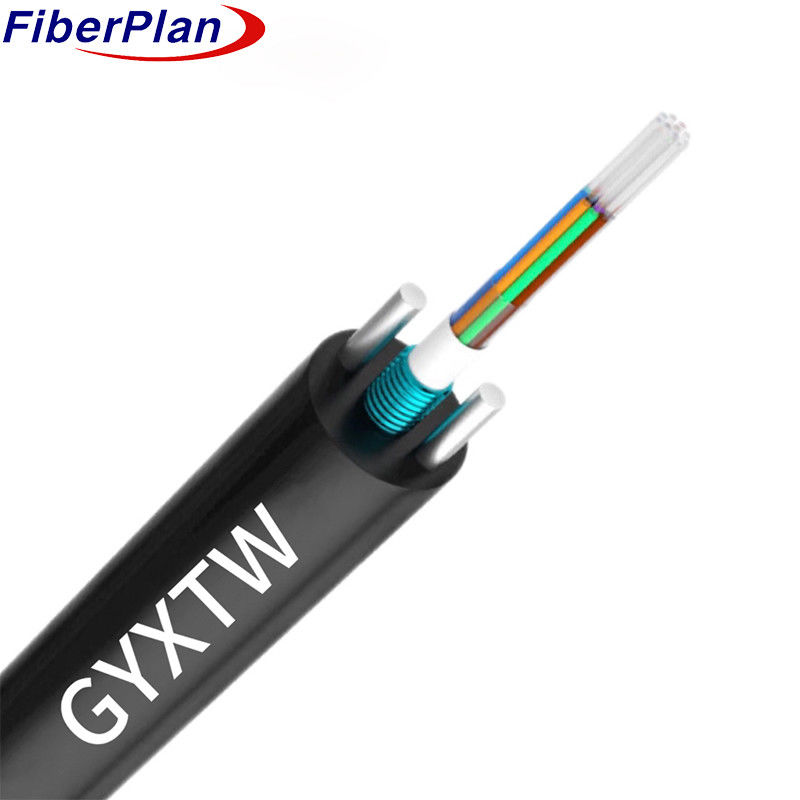

Внешний бронированный одномодный GYXTW G652D Внешний одномодный оптический кабель из волокон
Описание
Кабель использует высокомодульные пластиковые трубки, содержащие волокна, усиленные водонепроницаемым соединением.
Колючая стальная лента, запечатанная водоотталкивающим материалом, создает компактную и водонепроницаемую конфигурацию.
Параллельные стальные провода обеспечивают дополнительное укрепление вдоль ленты.
здоровье обеспечивает общую экологическую устойчивость.
Применение
В настоящей спецификации изложены основные предпосылки для центрального свободного трубного наружного кабеля, предназначенного для воздушного
или канализационные установки.
Характеристики
1 Конструкция, устойчивая к температуре: обеспечивает постоянную производительность в различных условиях окружающей среды.
Устойчивость к механическим воздействиям.
2 Защита волокон: обеспечивает критически важную защиту волокон через гидролизоустойчивую, высокопрочную свободную трубку
и специализированное заполнительное соединение.
3 Комбинированная прочность и гибкость: усиленная двумя параллельными стальными проводами, обеспечивающими баланс между дроблением
устойчивость и гибкость, повышая ее прочность на растяжение для долгосрочной надежности.
4 Легкая установка: разработан с компактной, легкой конструкцией для легкой и адаптивной установки в
различные приложения, обеспечивающие удобство использования.
Подробности по конструкции кабеля
| Количество волокон | 0 ~ 24 ядра | |||||||
| Пропускная трубка | материалы | ПБТ | ||||||
| диаметр | Ф2.2 (внешний/внутренний) | |||||||
| Наполнение труб | Соединение для наполнения труб | |||||||
| Провод из стали | Размер | 0.8 мм | ||||||
| Число | 2 | |||||||
| Внешняя оболочка | материалы | PE,HDPE,LDPE | ||||||
| диаметр | 7±0,3 мм | |||||||
Цвет волокна
|
Количество волокон 8 Ядра на трубку |
1 | 2 | 3 | 4 | 5 | 6 |
| Синий | Оранжевый | Зеленый | Коричневый | Серое | Белый | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Красный | Черный | Желтый | Виолетка | Розовый | Аква | |
| Цвет 13 ~ 24 будет отмечен черным трассировщиком. Для черного цвета не нужно отмеченный черный трассировщик, вместо этого будет использоваться натуральный цвет. | ||||||
Механические характеристики кабеля
| ядро | Диаметр кабеля | вес | |||||
| 1 ~ 24 | 80,0 мм±00,3 мм | 65 кг/км±10 кг | |||||
| Температурный диапазон | -40 ~ +70 | - Я не знаю. | |||||
| Минимальный радиус изгиба (мм) | Долгосрочные | 10D | |||||
| Сгибание Радиус (мм) |
Краткосрочный | 20D | |||||
| Минимально допустимое Прочность на тягу (N) |
Долгосрочные | 1200 | |||||
| Минимально допустимое Прочность на тягу (N) |
Краткосрочный | 1500 | |||||
| Операция температура (°C) |
-40 ~ +70 | ||||||
| Установка температура (°C) |
-20 ~ +60 | ||||||
| Температура хранения (°C) | -40 ~ +70 | ||||||
Характеристика волокна
| Стиль волокна | Единица | СМ G652 |
СМ G652D |
ММ 50/125 |
ММ 62.5/125 |
ММ OM3-300 |
|
| состояние | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| уменьшение | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/10 | - Я не знаю. | - Я не знаю. | |||
| Депрессия | 1550 нм | PS/(nm*km) | - Я не знаю. | ≤ 18 | - Я не знаю. | - Я не знаю. | Депрессия |
| 1625 нм | PS/(nm*km) | - Я не знаю. | ≤ 22 | - Я не знаю. | - Я не знаю. | ||
| Пропускная частота | 850 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥400 | ¥160 | Пропускная частота |
| 1300 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥800 | ¥500 | ||
| Нулевая длина волны дисперсии | nm | 1300-1324 гг. | ¥1302, ≤1322 |
- Я не знаю. | - Я не знаю. | ¥ 1295 ≤1320 |
|
| Напряжение с нулевым сокращением | nm | ≤ 0.092 | ≤ 0.091 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| PMD Максимальное количество индивидуальных волокон | ≤ 0.2 | ≤ 0.2 | - Я не знаю. | - Я не знаю. | ≤ 0.11 | ||
| Значение ссылки PMD | Пс.2* км) | ≤ 0.12 | ≤ 0.08 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| длина волны резки волокна λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Кабельное соединение длина волны λcc |
nm | ≤ 1260 | ≤ 1260 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| МФД | 1310 нм | Ну, ладно. | 9.2±0.4 | 9.2±0.4 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 1550 нм | Ну, ладно. | 10.4±0.8 | 10.4±0.8 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Численные Апертура ((NA) |
- Я не знаю. | - Я не знаю. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Шаг (средний) двунаправленный измерения) |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Необычности по волоконному покрытию длина и точка |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Непрерывность | |||||||
| Разница обратного рассеяния коэффициент |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Однородность ослабления | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Диметр ядра | Ну, ладно. | 50±0.6 | 62.5±2.1 | 50±0.8 | |||
| Диаметр облицовки | Ну, ладно. | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | |
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Диаметр покрытия | Ну, ладно. | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| Покрытие/каффинг концентрическая ошибка |
Ну, ладно. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Нециркулярность покрытия | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Ошибка концентричности ядра/обшивки | Ну, ладно. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Круглый радиус | Ну, ладно. | ≤ 4 | ≤ 4 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
