На открытом воздухе кабель оптического волокна
>
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GYTS53 |

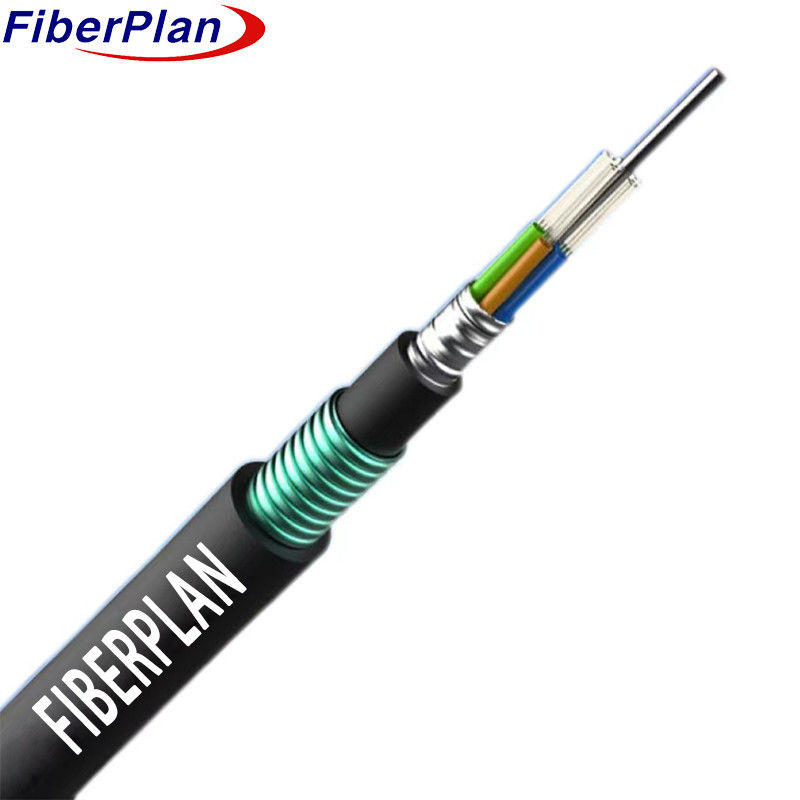

GYTA53 Внешний оптоволоконный кабель прямого захоронения Алюминиевая лента слой свободной трубы
Описание
Волокна помещены в высокомодульные пластиковые трубки, заполненные водонепроницаемым соединением.
стальная проволока, иногда покрытая полиэтиленом (PE) для кабелей с высоким содержанием волокон, действует как металлическая прочность
Эти трубки вместе с наполнителями окружают прочность элемента, образуя компактное, круговое ядро кабеля.
Ядро заполняется соединением, чтобы защитить его от воды, а затем покрывается тонким PE внутренним покрытием.
При применении PSP (полителенотерафталат), кабель завершается PE внешней оболочкой.
Применение
1 Подходит для использования на открытом воздухе, идеально подходит для различных условий окружающей среды.
2 Универсальная совместимость: подходит для воздушных, канальных и прямых захоронений.
3 Разработан как для связи на большие расстояния, так и для подключения к локальной сети, предлагая гибкость для различных
потребности в общении на открытом воздухе.
Характеристика
1 Сильные механические и температурные характеристики: демонстрирует прочность в механической прочности и стойкости
Устойчивость в различных температурных диапазонах, обеспечивающая надежную работу.
2 Гидролизоустойчивая высокопрочная свободная трубка: включает в себя прочную свободную трубку, которая устойчива к гидролизу,
обеспечение долгосрочной защиты замкнутых компонентов.
3 Специальное соединение для заполнения труб: использует специальное соединение внутри трубки, чтобы обеспечить важную защиту
волокна, повышая их долговечность и производительность.
4 Сопротивление раздавлению и гибкость: балансирует сопротивление раздавлению с гибкостью, позволяя кабелю выдерживать давление
без ущерба его способности к изгибу и адаптации во время установки.
5 Меры водонепроницаемой конструкции: обеспечивает водонепроницаемость с помощью нескольких стратегий, в том числе:
6 Стальная проволока Центральная прочность Член: включает стальную проволоку в качестве центрального компонента прочности для укрепления кабины
Структурная целостность.
7 Наполнение свободных труб и 100% наполнение кабельного ядра: полностью заполняет свободные трубы и кабельное ядро заполнительным соединением.
и предотвратить проникновение воды.
8 APL влагозащитный барьер: включает в себя APL (алюминиево-полиэтиленовый ламинат) влагозащитный барьер для предотвращения влаги
Проникновение.
9 PSP Улучшающий влагостойкость: использует PSP (полиэтиленовый Terephthalate) для дополнительной устойчивости к влаге, устойчивости
Это заставляет кабель сопротивляться воде.
10 Водоотталкивающий материал: использует водоотталкивающий материал для обеспечения дополнительной защиты от проникновения воды,
Оценка общей водонепроницаемости кабеля.
Подробности по конструкции кабеля
| Количество волокон | 24-144 ядра | |||||||
| Заполнительная веревка | 4-0. | |||||||
| Защита от влаги | Система блокировки воды | |||||||
| Центральная сила | материалы | Стальная проволока/ФРП | ||||||
| Размер | 10,4 мм | |||||||
| Наполнение труб | Соединение для наполнения труб | |||||||
| Внутренняя оболочка | материалы | PE/HDPE | ||||||
| диаметр | 20,0 мм | |||||||
| Пропускная трубка | материалы | ПБТ | ||||||
| диаметр | Ф2.2 (внешний/внутренний) | |||||||
| Внутренние бронированные | материалы | Алюминиевая лента | ||||||
| Внешние бронированные | материалы | Кольцевая лента | ||||||
| Внешняя оболочка | материалы | PE/HDPE | ||||||
| диаметр | 10,7±0,2 мм | |||||||
Цвет волокна
| Количество волокон8 ядерпо трубке | 1 | 2 | 3 | 4 | 5 | 6 |
| Синий | Оранжевый | Зеленый | Коричневый | Серое | Белый | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Красный | Черный | Желтый | Виолетка | Розовый | Аква | |
| Для черного цвета не нужно отмечать черный трассировщик, вместо этого используется натуральный цвет. | ||||||
Механические характеристики кабеля
| ядро | Диаметр кабеля | вес | |||||
| От 24 до 42 ядра | 140,0±0,2 мм | 150±5 кг/км | |||||
| 48 ядра | 140,0±0,2 мм | 200±5 кг/км | |||||
| 60 ядра | 140,0±0,2 мм | 205±5 кг/км | |||||
| 72 ядра | 150,5±0,3 мм | 210±5 кг/км | |||||
| 96 ядер | 17.1±0,3 мм | 270±5 кг/км | |||||
| 144 ядра | 200,3±0,3 мм | 310±5 кг/км | |||||
| Минимальный радиус изгиба ((мм) | Долгосрочные | 10D | |||||
| Минимальный радиус изгиба ((мм) | Краткосрочный | 20D | |||||
| Минимальная допустимая прочность на тягу ((N) | Долгосрочные | 3000 | |||||
| Минимальная допустимая прочность на тягу ((N) | Краткосрочный | 4000 | |||||
| Минимальная допустимая раздавливающая нагрузка (N/100 мм) | Долгосрочные | 1000 | |||||
| Минимальная допустимая раздавливающая нагрузка (N/100 мм) | краткосрочный | 3000 | |||||
| Температура работы (°C) | -40 ~ +70 | ||||||
| Температура установки ((°C) | -15 ~ +60 | ||||||
Характеристика волокна
| Стиль волокна | Единица | СМ G652 |
СМ G652D |
ММ 50/125 |
ММ 62.5/125 |
ММ OM3-300 |
|
| состояние | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| уменьшение | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/10 | - Я не знаю. | - Я не знаю. | |||
| Депрессия | 1550 нм | PS/(nm*km) | - Я не знаю. | ≤ 18 | - Я не знаю. | - Я не знаю. | Депрессия |
| 1625 нм | PS/(nm*km) | - Я не знаю. | ≤ 22 | - Я не знаю. | - Я не знаю. | ||
| Пропускная частота | 850 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥400 | ¥160 | Пропускная частота |
| 1300 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥800 | ¥500 | ||
| Нулевая длина волны дисперсии | nm | 1300-1324 гг. | ¥1302, ≤1322 |
- Я не знаю. | - Я не знаю. | ¥ 1295 ≤1320 |
|
| Напряжение с нулевым сокращением | nm | ≤ 0.092 | ≤ 0.091 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| PMD Максимальное количество индивидуальных волокон | ≤ 0.2 | ≤ 0.2 | - Я не знаю. | - Я не знаю. | ≤ 0.11 | ||
| Значение ссылки PMD | ПС ((nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| длина волны резки волокна λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Кабельное соединение длина волны λcc |
nm | ≤ 1260 | ≤ 1260 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| МФД | 1310 нм | Ну, ладно. | 9.2+/-0.4 | 9.2+/-0.4 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 1550 нм | Ну, ладно. | 10.4+/-0.8 | 10.4+/-0.8 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Численные Апертура ((NA) |
- Я не знаю. | - Я не знаю. | 0.200+/ -Нет.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Шаг (средний) двунаправленный измерения) |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Необычности по волоконному покрытию длина и точка |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Непрерывность | |||||||
| Разница обратного рассеяния коэффициент |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Однородность ослабления | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Диметр ядра | Ну, ладно. | Пятьдесят плюс один.0 | 62.5+/-2.5 | Пятьдесят плюс один.0 | |||
| Диаметр облицовки | Ну, ладно. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Диаметр покрытия | Ну, ладно. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Покрытие/каффинг концентрическая ошибка |
Ну, ладно. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Нециркулярность покрытия | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Ошибка концентричности ядра/обшивки | Ну, ладно. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Круглый радиус | Ну, ладно. | ≤ 4 | ≤ 4 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
