На открытом воздухе кабель оптического волокна
>
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GYTC8S |

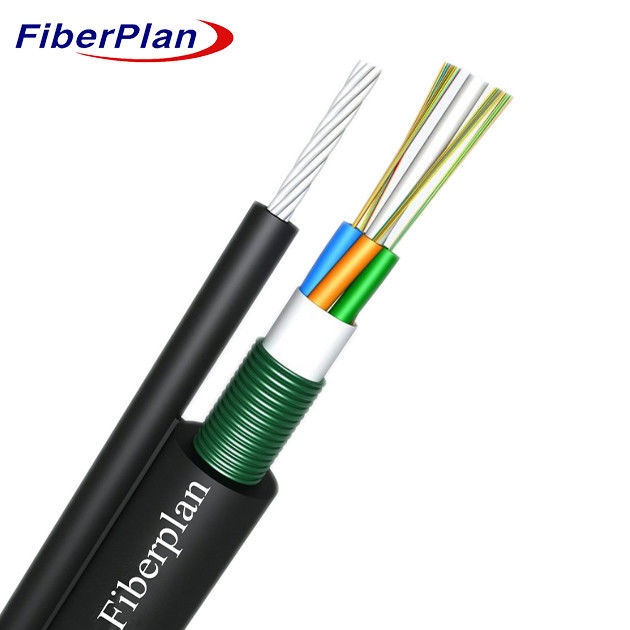

Рисунок 8 Самоподдерживающийся воздушный волоконно-оптический наружный кабель GYTC8S
Описание
Воздушный волоконно-оптический кабель фигуры-8 тщательно разработан для самоподдерживающегося воздушного развертывания.
с тщательным размещением одномодных или мультимодных волокон в защитной свободной трубе, изготовленной из высокого
Эти трубки защищены водостойким заполнительным соединением, обеспечивающим устойчивость волокна
В центре кабеля находится стальная проволока, которая служит опорой для кабеля.
Вокруг этого ядра трубки и наполнители сложно связаны, создавая
Внутри этого ядра находится слой PSP (полиэтиленовой оболочки), увеличивающий
В конце концов, сборка завершается полиэтиленовой оболочкой (PE), обтягивающей протянутые нити.
Эта специальная конструкция кабеля делает его идеальным выбором для монтажа на высоких высотах.
В этом случае самостоятельная воздушная поддержка необходима, обеспечивая надежность и стабильность в сложных условиях на открытом воздухе.
условия.
Применение
В этих спецификациях изложены необходимые стандарты для самоподдерживающегося кабеля на рис.
разнообразные требования к воздушным, канальным и прямым захоронениям.
Характеристика
1 Оптимизированная длина волокна: точное управление избыточной длиной волокна обеспечивает превосходную прочность на растяжение и
температурные характеристики, повышающие долговечность и устойчивость кабеля в различных условиях.
2 Robust Tube Protection: Включение высокопрочной, устойчивой к гидролизу свободной трубы, соединенной с
Специализированное заполнительное соединение обеспечивает важную защиту волокна, защищая его от воздействия окружающей среды.
факторы и потенциальный ущерб.
3 Меры водонепроницаемости: используются различные стратегии для обеспечения водонепроницаемости кабеля
Инфильтрация, включая использование стальной проволоки в качестве центрального элемента прочности, заполнение соединений в свободном
труб, полного заполнения кабельного ядра и применения PSP для повышенной влагостойкости, в совокупности
обеспечение полной водостойкости.
Подробности по конструкции кабеля
| Количество волокон | 24 ~ 144 ядра | |||||||
| Защита от влаги | Система блокировки воды | |||||||
| Центральная сила | материалы | ФРП | ||||||
| диаметр | 10,4 мм | |||||||
| Член психической силы | материалы | Провод из стали | ||||||
| диаметр | 10,0 мм*7 | |||||||
| Галлюс | материалы | PE | ||||||
| диаметр | 2.2 мм*2.8 мм | |||||||
| Пропускная трубка | материалы | ПБТ | ||||||
| диаметр | Ф2.2 (внешний/внутренний) | |||||||
| Наполнение труб | материалы | Соединение для наполнения труб | ||||||
| Внешние бронированные | материалы | лента из гофрированной стали | ||||||
| Внешняя оболочка | материалы | PE | ||||||
| диаметр | 10,70±0,3 мм | |||||||
Цвет волокна
| Количество волокон на трубка 8 ядра |
1 | 2 | 3 | 4 | 5 | 6 |
| Синий | Оранжевый | Зеленый | Коричневый | Серое | Белый | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Красный | Черный | Желтый | Виолетка | Розовый | Аква |
Механические характеристики кабеля
| ядро | Диаметр кабеля | вес | |||||
| От 24 до 60 ядер | 50,5*10,0±0,4 мм | 145 ±3 кг/км | |||||
| 72 ядра | 13.1±0,3 мм | 290±8 кг/км | |||||
| 96 ядер | 140,7±0,3 мм | 330±8 кг/км | |||||
| 144 ядра | 170,9±0,3 мм | 420±8 кг/км | |||||
| Минимальный радиус изгиба ((мм) | Долгосрочные | 10D | |||||
| Сгибание Радиус ((мм) |
Краткосрочный | 20D | |||||
| Минимально допустимое Прочность на тягу ((N) |
Долгосрочные | 3000 | |||||
| Минимально допустимое Прочность на тягу ((N) |
Краткосрочный | 7000 | |||||
| Нагрузка на раздавление (N/100mm) | Долгосрочные | 1000 | |||||
| Нагрузка на раздавление (N/100mm) | Краткосрочный | 3000 | |||||
| Операция температура (°C) |
-40 ~ +70 | ||||||
| Установка температура ((°C) |
-15 ~ +60 | ||||||
Характеристика волокна
| Стиль волокна | Единица | СМ G652 |
СМ G652D |
ММ 50/125 |
ММ 62.5/125 |
ММ OM3-300 |
|
| состояние | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| уменьшение | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/10 | - Я не знаю. | - Я не знаю. | |||
| Депрессия | 1550 нм | PS/(nm*km) | - Я не знаю. | ≤ 18 | - Я не знаю. | - Я не знаю. | Депрессия |
| 1625 нм | PS/(nm*km) | - Я не знаю. | ≤ 22 | - Я не знаю. | - Я не знаю. | ||
| Пропускная частота | 850 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥400 | ¥160 | Пропускная частота |
| 1300 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥800 | ¥500 | ||
| Нулевая длина волны дисперсии | nm | 1300-1324 гг. | ¥1302, ≤1322 |
- Я не знаю. | - Я не знаю. | ¥ 1295 ≤1320 |
|
| Напряжение с нулевым сокращением | nm | ≤ 0.092 | ≤ 0.091 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| PMD Максимальное количество индивидуальных волокон | ≤ 0.2 | ≤ 0.2 | - Я не знаю. | - Я не знаю. | ≤ 0.11 | ||
| Значение ссылки PMD | Пс.2*k m) |
≤ 0.12 | ≤ 0.08 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| длина волны резки волокна λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Кабельное соединение длина волны λcc |
nm | ≤ 1260 | ≤ 1260 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| МФД | 1310 нм | Ну, ладно. | 9.2+/-0.4 | 9.2+/-0.4 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 1550 нм | Ну, ладно. | 10.4+/-0.8 | 10.4+/-0.8 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Численные Апертура ((NA) |
- Я не знаю. | - Я не знаю. | 0.200+/ -Нет.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Шаг (средний) двунаправленный измерения) |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Необычности по волоконному покрытию длина и точка |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Непрерывность | |||||||
| Разница обратного рассеяния коэффициент |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Однородность ослабления | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Диметр ядра | Ну, ладно. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Диаметр облицовки | Ну, ладно. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Диаметр покрытия | Ну, ладно. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Покрытие/каффинг концентрическая ошибка |
Ну, ладно. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Нециркулярность покрытия | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Ошибка концентричности ядра/обшивки | Ну, ладно. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Круглый радиус | Ну, ладно. | ≤ 4 | ≤ 4 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
