На открытом воздухе кабель оптического волокна
>
|
| Место происхождения | КНР |
| Фирменное наименование | Fiberplan |
| Сертификация | ISO 9001; TÜV certificate |
| Номер модели | GYXTW |

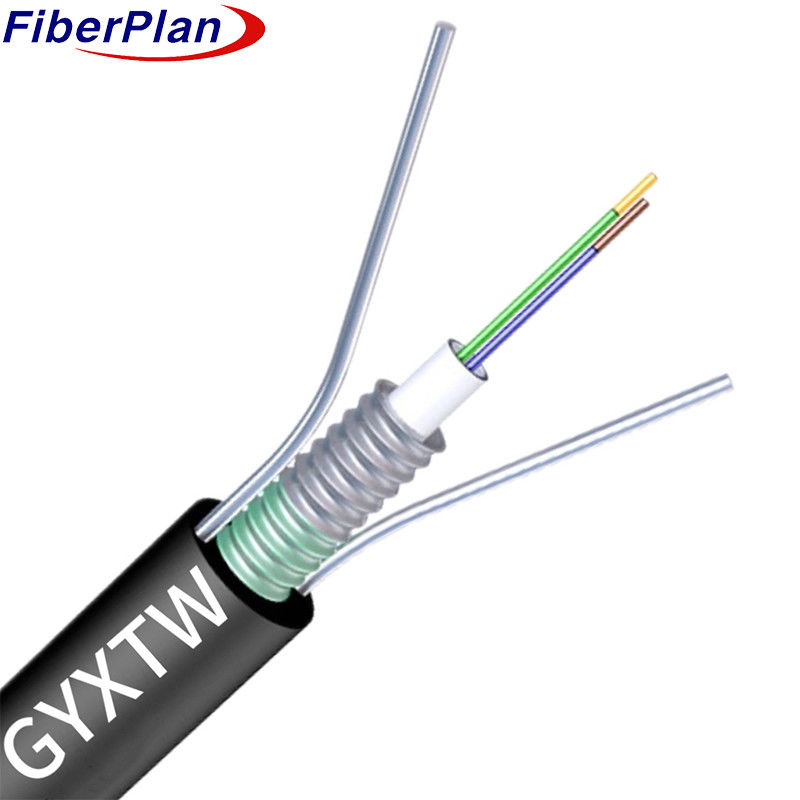

Внешний бронированный одномодный GYXTW G652D волоконно-оптический кабель
Описание
В кабеле используются высокомодульные пластиковые трубки, содержащие волокна, обогащенные водонепроницаемым соединением.
Слой гофрированной стальной ленты, запечатанный водоотталкивающим материалом, обеспечивает компактную, водонепроницаемую конструкцию.
Укрепление обеспечивается параллельными стальными проводами, проходящими вдоль ленты.
защитная оболочка из полиэтилена (PE), гарантирующая общую экологическую устойчивость.
Применение
Предназначен для воздушных или канальных установок.
Необходимые для развертывания кабеля на открытом воздухе, независимо от того, подвешен ли он в воздухе или помещен внутри.
каналы для различных целей связи или создания сетей.
Характеристики
1 Термоустойчивая конструкция: кабель обладает высокой механической устойчивостью к температурным колебаниям.
Устойчивая работа в различных условиях окружающей среды.
2 Защита от волокон: его гидролизоустойчивая высокопрочная свободная трубка, соединенная со специализированным заполнительным компонентом.
nd обеспечивает жизненно важную защиту волокон, гарантируя их критическую защиту.
3 Совместная прочность и гибкость: Укрепленный двумя параллельными стальными проводами, кабель предлагает уникальное сочетание
устойчивость к раздавлению и гибкость, повышая его исключительную прочность на растяжение для долгосрочной надежности.
Установка без усилий: с компактным и легким дизайном, этот кабель предназначен для легкой установки.адаптивный
установки в различных приложениях, обеспечивая удобство использования.
Подробности по конструкции кабеля
| Количество волокон | 0 ~ 24 ядра | |||||||
| Пропускная трубка | материалы | ПБТ | ||||||
| диаметр | Ф2.2 (внешний/внутренний) | |||||||
| Наполнение труб | Соединение для наполнения труб | |||||||
| Провод из стали | Размер | 0.8 мм | ||||||
| Число | 2 | |||||||
| Внешняя оболочка | материалы | PE,HDPE,LDPE | ||||||
| диаметр | 7±0,2 мм | |||||||
Цвет волокна
|
Количество волокон 8 Ядра на трубку |
1 | 2 | 3 | 4 | 5 | 6 |
| Синий | Оранжевый | Зеленый | Коричневый | Серое | Белый | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Красный | Черный | Желтый | Виолетка | Розовый | Аква | |
| Цвет 13 ~ 24 будет отмечен черным трассировщиком. Для черного цвета не нужно отмеченный черный трассировщик, вместо этого будет использоваться натуральный цвет. | ||||||
Механические характеристики кабеля
| ядро | Диаметр кабеля | вес | |||||
| 1 ~ 24 | 80,0 мм+-0,3 мм | 65 кг/км + 10 кг | |||||
| Температурный диапазон | -40+70 | - Я не знаю. | |||||
| Минимальный радиус изгиба (мм) | Долгосрочные | 10D | |||||
| Сгибание Радиус (мм) |
Краткосрочный | 20D | |||||
| Минимально допустимое Прочность на тягу (N) |
Долгосрочные | 1200 | |||||
| Минимально допустимое Прочность на тягу (N) |
Краткосрочный | 1500 | |||||
| Операция температура (°C) |
-40+70 | ||||||
| Установка температура (°C) |
-20+60 | ||||||
| Температура хранения (°C) | -40+70 | ||||||
Характеристика волокна
| Стиль волокна | Единица | СМ G652 |
СМ G652D |
ММ 50/125 |
ММ 62.5/125 |
ММ OM3-300 |
|
| состояние | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| уменьшение | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/10 | - Я не знаю. | - Я не знаю. | |||
| Депрессия | 1550 нм | PS/(nm*km) | - Я не знаю. | ≤ 18 | - Я не знаю. | - Я не знаю. | Депрессия |
| 1625 нм | PS/(nm*km) | - Я не знаю. | ≤ 22 | - Я не знаю. | - Я не знаю. | ||
| Пропускная частота | 850 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥400 | ¥160 | Пропускная частота |
| 1300 нм | MHZ.KM | - Я не знаю. | - Я не знаю. | ¥800 | ¥500 | ||
| Нулевая длина волны дисперсии | nm | 1300-1324 гг. | ¥1302, ≤1322 |
- Я не знаю. | - Я не знаю. | ¥ 1295 ≤1320 |
|
| Напряжение с нулевым сокращением | nm | ≤ 0.092 | ≤ 0.091 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| PMD Максимальное количество индивидуальных волокон | ≤ 0.2 | ≤ 0.2 | - Я не знаю. | - Я не знаю. | ≤ 0.11 | ||
| Значение ссылки PMD | Пс.2* км) | ≤ 0.12 | ≤ 0.08 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| длина волны резки волокна λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Кабельное соединение длина волны λcc |
nm | ≤ 1260 | ≤ 1260 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| МФД | 1310 нм | Ну, ладно. | 9.2+/-0.4 | 9.2+/-0.4 | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 1550 нм | Ну, ладно. | 10.4+/-0.8 | 10.4+/-0.8 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| Численные Апертура ((NA) |
- Я не знаю. | - Я не знаю. | 0.200+/ -Нет.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Шаг (средний) двунаправленный измерения) |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Необычности по волоконному покрытию длина и точка |
ДБ | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Непрерывность | |||||||
| Разница обратного рассеяния коэффициент |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Однородность ослабления | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Диметр ядра | Ну, ладно. | Пятьдесят плюс один.0 | 62.5+/-2.5 | Пятьдесят плюс один.0 | |||
| Диаметр облицовки | Ну, ладно. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Некруглость облицовки | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Диаметр покрытия | Ну, ладно. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Покрытие/каффинг концентрическая ошибка |
Ну, ладно. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Нециркулярность покрытия | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Ошибка концентричности ядра/обшивки | Ну, ладно. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Круглый радиус | Ну, ладно. | ≤ 4 | ≤ 4 | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
